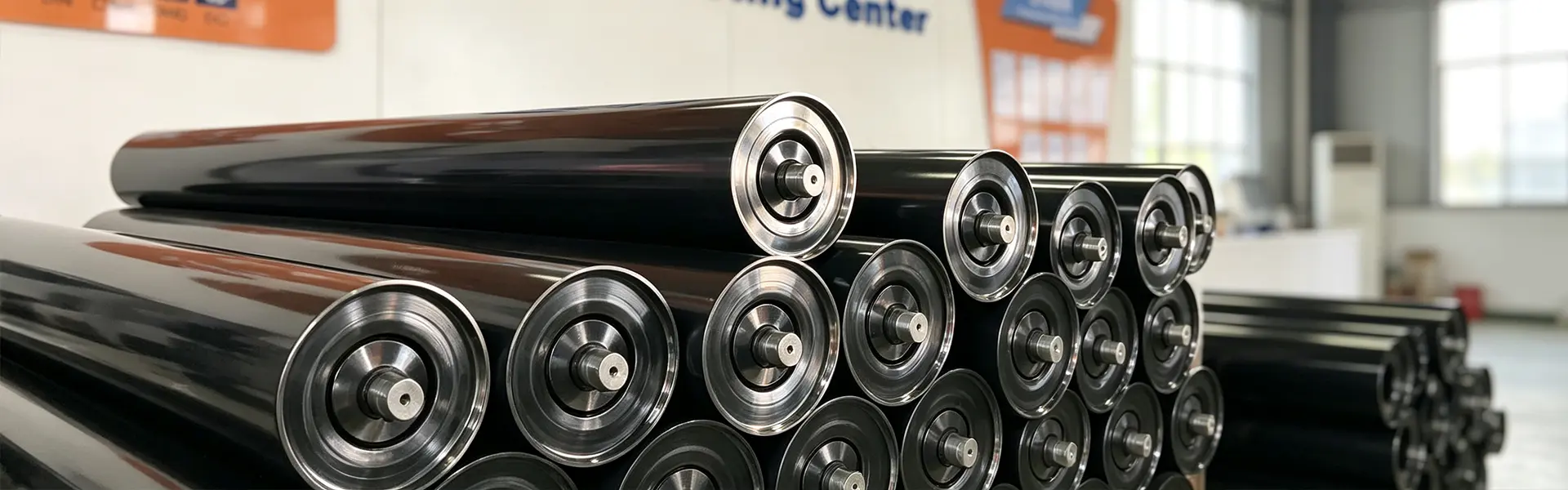

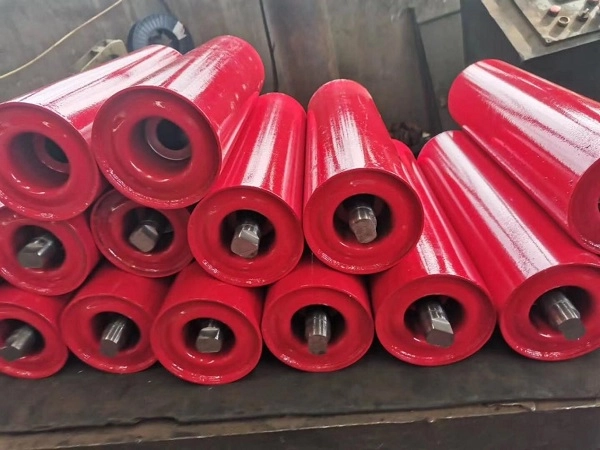

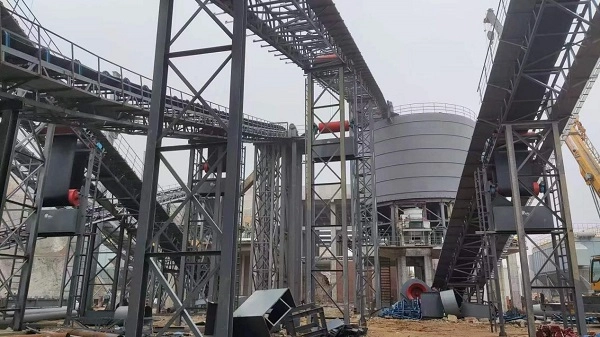

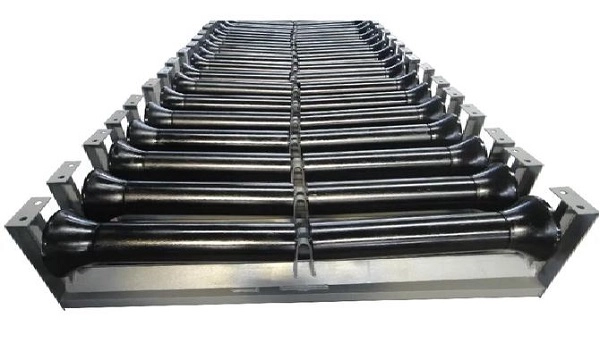

Высокопроизводительный несущий натяжной ролик для ленточных конвейеров
ЮФЭН Несущий натяжной ролик, также известный как опорный ролик желоба или опорный ролик конвейера, является основным поддерживающим компонентом, установленным на верхней секции транспортировки материала ленточного конвейера. Он поддерживает загруженную конвейерную ленту, сохраняет заданный профиль желоба, уменьшает провисание ленты и помогает удерживать сыпучие материалы по центру во время непрерывной транспортировки.
Несущая роликовая опора состоит из стального или ПЭВП роликового корпуса, цельного вала, прецизионного радиального подшипника и многослойной системы уплотнений. YUFENG предлагает натяжные ролики из углеродистой стали, оцинкованной стали, полиэтилена высокой плотности, с покрытием из полиуретана, самовыравнивающиеся и спиральные опорные ролики для горнодобывающей промышленности, цемента, портов, теплоэнергетических, химических и других применений, связанных с транспортировкой сыпучих материалов.
Доступные диаметры роликов включают 76, 89, 108, 114, 133, 168, 194 и 219 мм, при этом длина роликов, толщина стенок, конфигурация подшипников и обработка поверхности настраиваются в соответствии с чертежами конвейера и условиями работы.
Типы по материалу корпуса
Натяжной ролик из углеродистой стали
Несущие натяжные ролики из углеродистой стали обеспечивают высокую грузоподъемность, структурную прочность и ударопрочность для обычных тяжелых конвейерных систем. Они подходят для горнодобывающей промышленности, цементных заводов, тепловых электростанций, заполнителей и других видов транспорта сыпучих материалов.

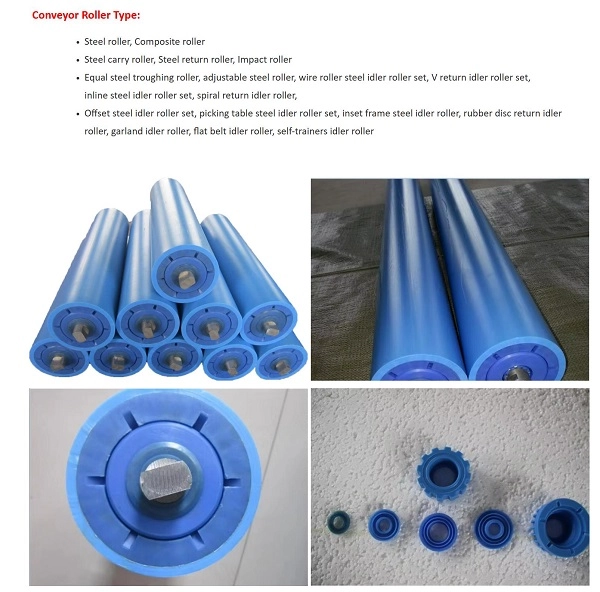

HDPE несущий натяжной ролик
В опорных роликах из полиэтилена высокой плотности используется оболочка из полиэтилена высокой плотности, которая не ржавеет, как обычные стальные ролики. Они обеспечивают устойчивость к влаге, соляным брызгам и некоторым кислотным или щелочным средам, что делает их пригодными для использования в прибрежных портах, на химических заводах и влажных условиях открытых горных работ.
PU отстающий несущий натяжной ролик
В опорных роликах с полиуретановым покрытием используется эластичный внешний слой из полиуретана, который поглощает часть ударов материала в зонах погрузки с большим падением высоты. Они особенно подходят для секций подачи дробилок, где крупные или острые материалы могут оказывать концентрированное воздействие на конвейерную ленту.
| Тип ролика | Основная характеристика | Применимые рабочие условия |
|---|---|---|
| Натяжной ролик из углеродистой стали | Высокая грузоподъемность, сильная ударопрочность и стабильная стоимость. | Горнодобывающая промышленность, цементные заводы, тепловая энергетика и перевозки тяжелых грузов. |
| HDPE несущий натяжной ролик | Не ржавеет, устойчив к кислотам и щелочам, низкий уровень шума при работе. | Прибрежные порты, химические заводы и влажная среда с соленым туманом. |
| PU отстающий несущий натяжной ролик | Эластичный внешний слой для поглощения ударов и защиты ремня. | Секции подачи дробилки и ударной заготовки |
Конфигурации для различных секций конвейера
Корыто, несущее натяжной ролик
Конфигурация желоба с тремя роликами является наиболее широко используемой конфигурацией опорных роликов для верхней нагруженной секции ленточного конвейера. Доступные углы желоба включают 30°, 35° и 45°, что позволяет ленте образовывать более глубокий несущий желоб и увеличивает его эффективную способность удерживать материал.
Ударный несущий натяжной ролик из полиуретана
Буферные кольца из полиуретана обернуты вокруг корпуса ролика, чтобы уменьшить удар, возникающий при падении на конвейер крупных кусков материала. Ролик обычно устанавливается вокруг загрузки дробилки и других точек загрузки с высоким падением, чтобы уменьшить повреждение конвейерной ленты.
Самовыравнивающийся несущий натяжной ролик
Самовыравнивающаяся опорная роликовая опора оснащена вертикальными направляющими роликами, которые помогают корректировать отклонение ремня во время работы. Он используется на конвейерных линиях большой протяженности, где отслеживание ленты важно для уменьшения износа кромок, утечек материала и нестабильной транспортировки.
Оцинкованный антикоррозионный несущий натяжной ролик
Корпус ролика подвергается горячеоцинкованной обработке поверхности для повышения устойчивости к влаге и атмосферной коррозии. Эта конфигурация подходит для открытых складов, складов материалов под открытым небом и систем транспортировки, подвергающихся влажным условиям.
HDPE антикоррозионный несущий натяжной ролик
Оболочка из полиэтилена высокой плотности обеспечивает неметаллическую поверхность, которая предотвращает появление ржавчины на обычной стали и обеспечивает стойкость к некоторым агрессивным средам. Он подходит для прибрежных пристаней, химических заводов и других мест, где соленые брызги или воздействие химикатов могут сократить срок службы обычных стальных роликов.
Спиральный антипригарный несущий натяжной ролик
Спиральная поверхность имеет спирально-выпуклую структуру, которая помогает удалять липкую глину, влажный песок и другие материалы, прилипшие к конвейерной ленте. Такая конструкция помогает уменьшить скопление материала вокруг ролика и снизить риск засорения ролика в условиях влажной транспортировки.
Технические характеристики
Диаметр ролика
ЮФЭН предлагает стандартные внешние диаметры 76, 89, 108, 114, 133, 168, 194 и 219 мм. Соответствующий диаметр следует выбирать в зависимости от ширины ленты, скорости ленты, нагрузки и конструкции конвейера.
Соответствующая ширина конвейерной ленты
Диапазон несущих роликов может соответствовать ширине конвейерной ленты примерно 500–2400 мм. Длина ролика и размеры вала могут быть настроены в зависимости от рамы конвейера и опорного кронштейна.
Совместимость рамы конвейера
Несущие натяжные ролики YUFENG разработаны с учетом совместимости с распространенными конструкциями конвейерных рам типа DTII, TD75 и CEMA. Точные размеры должны быть подтверждены по существующему чертежу рамы клиента перед массовым производством.
Совместимость с ремнями
Ролики можно сочетать с системами тканевых конвейерных лент, конвейерных лент со стальным кордом, конвейерных лент с боковыми стенками и трубчатых конвейерных лент в соответствии с их структурными требованиями и шириной ленты.
Варианты материалов и обработки поверхности
Материал корпуса ролика
Доступные материалы корпуса включают углеродистую сталь Q235, полиэтилен высокой плотности и нержавеющую сталь 304. Углеродистая сталь предназначена для обычных применений в тяжелых условиях, полиэтилен высокой плотности — для сред, чувствительных к коррозии, а нержавеющая сталь — для применений, требующих повышенной коррозионной стойкости.
Обработка поверхности
Варианты поверхности включают электростатическое порошковое покрытие, горячее цинкование и полное полиуретановое покрытие. Соответствующую обработку следует выбирать в зависимости от влажности, коррозии, ударных воздействий и характеристик материала.
Конфигурация подшипника
ЮФЭН может поставлять отечественные высокоточные подшипники или импортные подшипники SKF и FAG с зазором C3 в соответствии с эксплуатационными требованиями и спецификациями проекта.
Уплотнительная структура
Двойные или тройные композитные уплотнительные конструкции могут быть выполнены с использованием многоканальных нейлоновых лабиринтных уплотнений и резиновых контактных уплотнений для ограничения попадания пыли и воды в полость подшипника.
Особые условия работы
В зависимости от применения могут обсуждаться специальные конфигурации, такие как огнестойкие и антистатические опорные ролики для подземных горных работ или устойчивые к низким температурам ролики для северных карьеров.
Вспомогательные аксессуары
Подходящие несущие кронштейны натяжных роликов и опорные рамы конвейера могут поставляться в зависимости от размеров роликов и конструкции рамы конвейера.

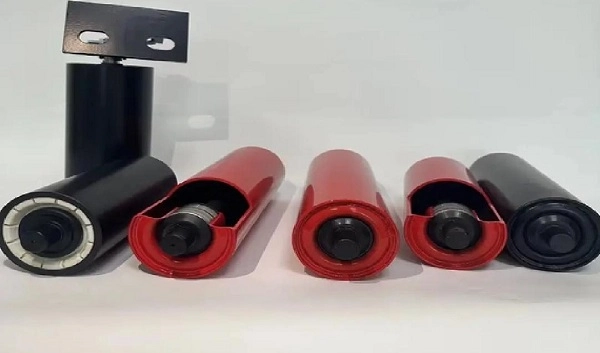

Структура и сырье
Роликовая оболочка
В стандартных стальных роликах используется высокочастотная стальная труба ERW Q235, а в версиях из полиэтилена высокой плотности используется материал из первичного полиэтилена высокой плотности. Размеры корпуса и толщину стенок можно регулировать в зависимости от требуемой нагрузки и длины ролика.
Роликовый вал
Вал ролика изготовлен из холоднотянутой цельной круглой стали 45#, что обеспечивает устойчивость к изгибу при постоянной радиальной и осевой нагрузке. Диаметр вала и конфигурация конца могут быть согласованы с опорным кронштейном.
Несущий
Во вращающемся узле используются радиальные шарикоподшипники с зазором C3. Выбор подшипника влияет на сопротивление ходу, повышение температуры, срок службы и пригодность для непрерывной работы конвейера.
Уплотнительные компоненты
В системе уплотнений используются лабиринтные компоненты из высокопрочного нейлона вместе с уплотнительными кольцами из нитрилового каучука, устойчивыми к атмосферным воздействиям. Многоступенчатая конструкция способствует снижению загрязнения полости подшипника пылью и водой.
Входной контроль материалов
Перед сборкой стальные трубы, валы и подшипники отбираются и проверяются на соответствие требованиям к размерам и характеристикам. Материалы, не соответствующие критериям заводского контроля, в производство не допускаются.
Производительность
Несущие натяжные ролики работают непрерывно во время работы конвейера, поэтому сопротивление вращению, концентричность, защита подшипников и статическая нагрузка являются важными показателями при выборе роликов. YUFENG контролирует точность обработки и сборки, чтобы поддерживать стабильные рабочие характеристики.
| Элемент производительности | Стандартное требование | Стандарт тестирования |
|---|---|---|
| Коэффициент сопротивления вращению | ≤0,008 | ИСО 15365 |
| Степень защиты от пыли и воды | IP65 | Стандарт IP-тестирования |
| Срок службы при номинальной нагрузке | ≥30 000 рабочих часов | Заводское испытание на ускоренное старение |
| Концентричность оболочки ролика | ≤0,5 мм | Тест циферблатного индикатора |
| Продолжительность защиты от старения подшипников | ≥500 ч испытание на высокотемпературное старение | Внутренний лабораторный тест |
| Осевая статическая несущая способность | 1,5-кратная номинальная нагрузка без деформации | Испытание статическим давлением |
Фактический срок службы и нагрузочные характеристики зависят от диаметра ролика, толщины корпуса, конфигурации подшипника, скорости ленты, нагрузки на материал, условий эксплуатации и технического обслуживания.
Стандарты качества
Стандарты конвейерной отрасли
Ролики YUFENG производятся с соблюдением требований CEMA, GB/T 10595 и ISO 15365 к конвейерному оборудованию и характеристикам роликов.
Safety and Export Requirements
Подходящие конфигурации катков для подземных шахт могут поставляться в соответствии с требованиями безопасности угольных шахт. Экспортные заказы могут сопровождаться соответствующей инспекционной документацией CE и SGS в соответствии с выбранным продуктом и рынком назначения.
Документация по качеству
Доступная документация может включать сертификат управления качеством ISO9001, экспортную документацию CE, отчеты о проверке сырья SGS, документацию по испытаниям безопасности угольных шахт, а также отчеты о заводских испытаниях на устойчивость к вращению и срок службы.
Установка и переноска замены натяжного ролика
Установка новой рамы конвейера
Опорный кронштейн несущего ролика сначала крепится к раме конвейера в соответствии с расчетным расстоянием. Оба конца вала ролика совмещаются с монтажными отверстиями кронштейна и закрепляются указанными штифтами или болтами, после чего вручную проверяется вращение для подтверждения плавности хода.
Замена изношенной несущей натяжной опоры
Перед техническим обслуживанием конвейер следует остановить и отключить от источника питания. После снятия компонентов фиксации вала поврежденную опорную роликовую опору можно снять и заменить новым роликом. Перед повторным запуском конвейера следует проверить вращение и выравнивание ленты.
Самовыравнивающееся положение натяжного ролика
На магистральных конвейерных линиях самовыравнивающиеся опорные ролики могут быть установлены через соответствующие интервалы, рекомендуемые примерно 80–100 м в зависимости от поставляемой конфигурации и условий эксплуатации.
Ударное расположение натяжных роликов
Для точек подачи дробилки на расстоянии примерно 5 м от точки заглушки можно разместить от трех до пяти групп ударных опорных роликов с запаздыванием из ПУ, чтобы распределить воздействие материала и защитить конвейерную ленту.
Подходящие продукты для конвейерных систем
Конвейерная лента серии
ЮФЭН может поставить тканевую конвейерную ленту, конвейерную ленту со стальным кордом, конвейерную ленту с боковыми стенками, конвейерную ленту для труб, конвейерную ленту с рисунком и конвейерную ленту с грубым верхом для различных применений при транспортировке сыпучих материалов.
Роликовые аксессуары
Вспомогательная продукция включает в себя желоба, ударные, самовыравнивающиеся и возвратные кронштейны натяжных роликов, опорные стойки и другие компоненты для монтажа роликов.
Резиновые аксессуары
Для установки и обслуживания конвейера доступны износостойкие резиновые листы, резиновые плинтусы конвейера, клеи для ремонта вулканизации и комплекты заплат.
Серия трубопроводов ПНД
Водопроводные трубы из полиэтилена высокой плотности и трубы для земснарядов из полиэтилена высокой плотности могут поставляться для вспомогательной транспортировки жидкостей в горнодобывающих и промышленных проектах.
Пользовательская обработка
Диаметр ролика, толщина стенки корпуса, размеры вала, конструкция уплотнения и другие параметры могут быть скорректированы в соответствии с чертежами заказчика и конкретными условиями эксплуатации.

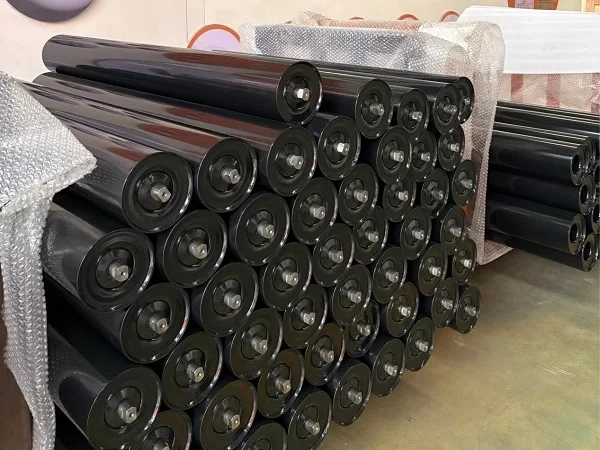

Упаковка и хранение
Ролики малого диаметра
Несущие натяжные ролики диаметром 76, 89 и 108 мм могут быть связаны стальной проволокой, защищены пластиковыми колпачками на обоих концах вала и упакованы в прочные деревянные ящики для международной перевозки.
Ролики большого диаметра
Тяжеловесные роликовые опоры диаметром 168, 194 и 219 мм могут быть размещены на деревянных поддонах, обернуты защитной полиэтиленовой пленкой и закреплены для транспортировки в контейнерах.
HDPE несущие натяжные ролики
Ролики из ПЭВП можно разделить амортизирующими материалами, чтобы уменьшить столкновение с поверхностью, царапины и деформацию во время погрузки и разгрузки.
Условия хранения
Ролики следует хранить горизонтально на поддонах с рекомендуемой высотой штабелирования не более 1,2 м. При хранении на открытом воздухе следует использовать водонепроницаемое покрытие и избегать длительного воздействия дождевой воды.
Как выбрать правильный несущий натяжной ролик
Ширина конвейерной ленты
Укажите ширину конвейерной ленты и существующие размеры рамы, чтобы можно было подтвердить соответствующую длину ролика, размеры вала и конфигурацию кронштейна.
Диаметр и тип ролика
Выберите внешний диаметр и конструкцию в соответствии со скоростью ленты, нагрузкой материала, секцией транспортировки и условиями воздействия. Лотковые, ударные и самовыравнивающиеся опорные ролики выполняют в конвейерной системе различные функции.
Рабочая среда
Предоставьте информацию о влажности, солевых брызгах, химическом воздействии, использовании на открытом воздухе, температуре и характеристиках материалов. Это определяет, какой материал является более подходящим: углеродистая сталь, оцинкованная сталь, полиэтилен высокой плотности, нержавеющая сталь или полиуретановая изоляция.
Размер куска материала и воздействие
Для больших или острых сыпучих материалов может потребоваться ударная установка натяжных роликов с запаздыванием из полиуретана вокруг точек погрузки, в то время как при обычной транспортировке материалов можно использовать стандартные натяжные ролики из углеродистой стали.
Запросить предложение по несущему натяжному ролику
Требуемые технические параметры
Для точного заводского предложения укажите подходящую ширину конвейерной ленты, внешний диаметр ролика, тип несущего ролика, рабочую среду, характеристики материала, общий объем заказа и порт назначения.
Технические инженеры YUFENG могут оценить подходящий диаметр ролика, материал корпуса, подшипник, уплотнительную конструкцию и опорный кронштейн в соответствии с требованиями конвейерной системы.
Глобальная контактная информация ЮФЭН
Электронная почта
jayce@yuphengbelt.com
WhatsApp/WeChat/мобильный телефон
+86 15318787602
Адрес завода
Деревня Сягоу, ETDZ, Циндао, Шаньдун, Китай
- View as

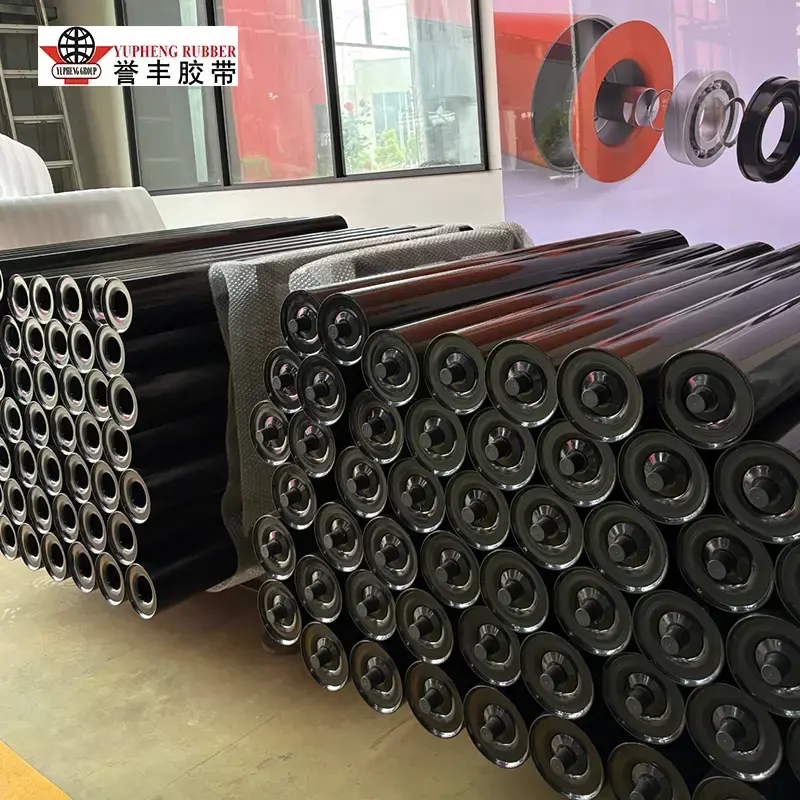

Проходной натяжной ролик
Лотковый натяжной ролик YUFENG, созданный для транспортировки тяжелых сыпучих материалов, обеспечивает стабильную опору ленты и перенос груза в горнодобывающих, теплоэнергетических, цементных, зерновых и портовых конвейерных системах. Изготовленный в соответствии со стандартами CEMA, ISO и MT/T 821, он оснащен многослойным лабиринтным уплотнением для защиты подшипников от пыли, воды и шлама. Доступны углы желоба 20°, 35° и 45° для удовлетворения индивидуальных требований транспортировки.

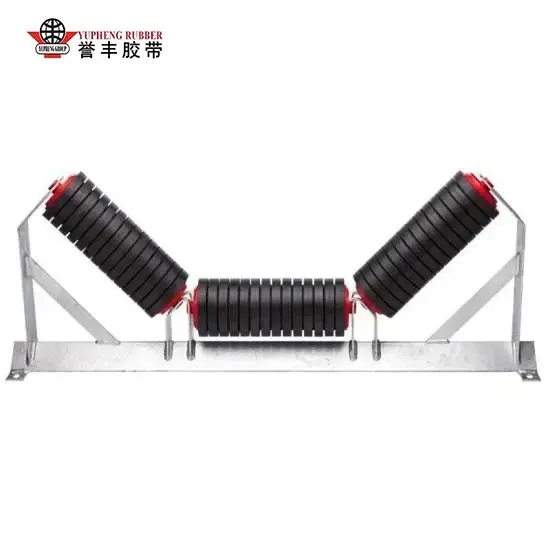

Натяжной ролик одинаковой длины
Симметричная трехроликовая опора делает желобной натяжной ролик одинаковой длины YUFENG надежным решением для транспортировки сыпучих материалов. Разработанный для горнодобывающей, тепловой энергетики, цементной, зерновой и портовой промышленности, он оснащен многослойным лабиринтным уплотнением для защиты внутренних подшипников от пыли, воды и шлама. Доступен с углами желоба 20°, 35° и 45° для стабильной и высокопроизводительной транспортировки.

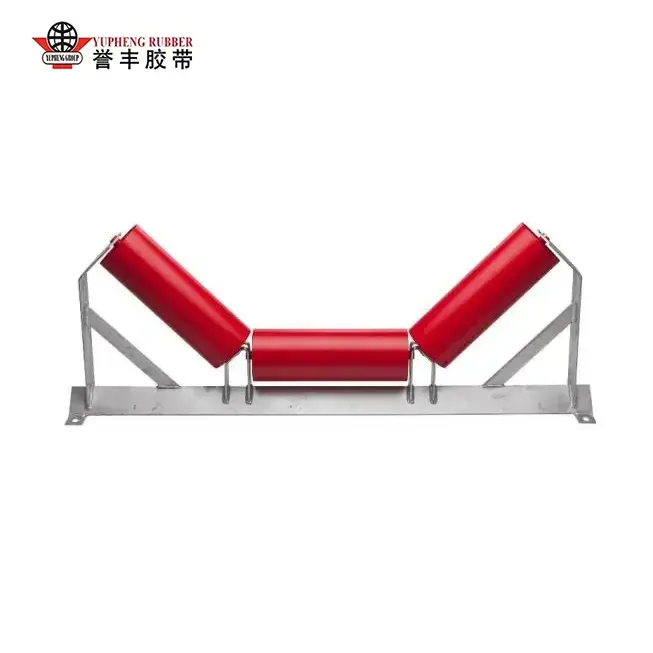

Сверхмощный желобной натяжной ролик
