Натяжной ролик одинаковой длины

Сбалансированное распределение нагрузки является основным преимуществом желобных натяжных роликов YUFENG равной длины. Три ролика одинаковой длины, доступные в диаметрах 89–159 мм и для ширины ленты 400–2400 мм, обеспечивают симметричную поддержку ленты и помогают уменьшить неравномерный износ кромок и рассыпание материала. Каждый блок подвергается испытаниям на вращение, удар, коррозию и герметичность, доступны чертежи САПР и образцы испытаний.

Определение продукта и полный производственный процесс YUFENG

1. Конструкция натяжных роликов одинаковой длины

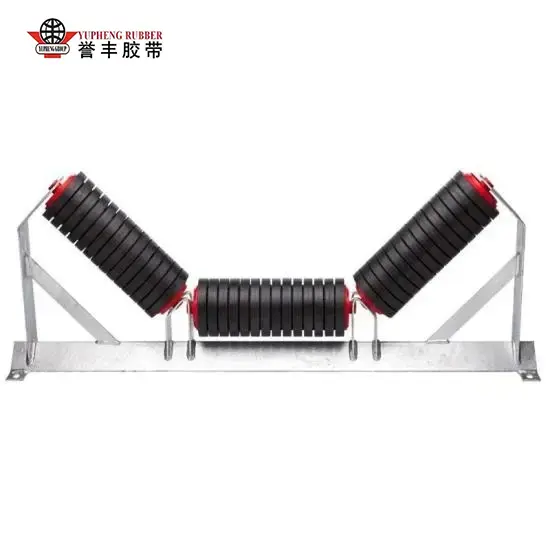

Лотковый натяжной ролик YUFENG равной длины состоит из трех роликов одинаковой длины и диаметра, установленных на встроенном штамповочном кронштейне. Один горизонтальный центральный ролик и два симметричных наклонных боковых ролика образуют сбалансированный вогнутый несущий профиль для стабильной транспортировки сыпучих материалов.

По сравнению с желобными натяжными роликами разной длины, в которых используются более короткие боковые ролики, конструкция одинаковой длины обеспечивает более стабильную поддержку по всей конвейерной ленте. Это помогает более равномерно распределять нагрузку и снижает локальное напряжение, неравномерный износ ремня и потенциальное отклонение ремня, вызванное несоответствующими размерами роликов.

2. Усиленная конструкция для работы в тяжелых условиях.

YUFENG использует бесшовные толстостенные стальные трубы Q235, цельные валы из углеродистой стали, усиленные кронштейны холодной штамповки и многослойные лабиринтные композитные двойные сальники. Резка с ЧПУ, сварка в среде защитного газа и электростатическое высокотемпературное антикоррозийное покрытие применяются для повышения точности размеров, прочности конструкции и коррозионной стойкости.

В то время как в некоторых недорогих натяжных роликах используются тонкостенные трубы толщиной 2,0–2,5 мм, которые могут деформироваться при длительных тяжелых нагрузках, в желобных натяжных роликах YUFENG одинаковой длины используются бесшовные стальные трубы толщиной 3,5 мм. В зависимости от требований к нагрузке доступны высокоточные подшипники серий 6204, 6205 и 6306 с двойным уплотнением.

3. Точное вращение и стабильные рабочие характеристики.

Радиальное биение каждого ролика контролируется в пределах 0,5 мм, при этом статическое сопротивление вращению поддерживается на уровне примерно 1,5–2,5 Н. Такой производственный контроль позволяет добиться плавности вращения, низкого трения и снижения рабочего шума при непрерывной транспортировке.

Усиленная конструкция подходит для сложных условий эксплуатации, связанных с высокой концентрацией пыли, высокой влажностью, разбрызгиванием минеральной суспензии и слабым воздействием кислот или щелочей, обеспечивая стабильную поддержку для долгосрочной эксплуатации конвейера.

4. Индивидуальные материалы для различных применений.

В дополнение к стандартным стальным желобным натяжным роликам одинаковой длины компания YUFENG предлагает специальные конфигурации, в том числе износостойкие ролики с резиновым покрытием, антикоррозийные ролики из полимера СВМПЭ и варианты валов из нержавеющей стали.

Эти конфигурации можно выбрать в зависимости от абразивности материала, условий коррозии, воздействия влаги и требований конвейера. Все поступающее сырье перед поступлением в производство проходит проверку химического состава и механической прочности для поддержания стабильного качества производства.

Достоверные данные долгосрочных полевых испытаний

1. Шестимесячные полевые испытания подземной угольной шахты

Техническая группа YUFENG провела 6-месячное непрерывное эксплуатационное испытание желобного натяжного ролика равной длины в подземной угольной шахте, чтобы оценить его долгосрочную работу в сложных условиях транспортировки. Испытания охватывали непрерывную работу, несущую нагрузку, прочность уплотнения, защиту ремня и контроль просыпания материала.

Тестовая среда:Подземная выработка угольной шахты с концентрацией пыли ≥1200 мг/м³, температурой окружающей среды от -10°С до +65°С и круглосуточной непрерывной работой конвейера.

Одногрупповая нагрузка на подшипник:До 2800 кг, перевалка сырого угля, пустой породы и смешанных рудных сыпучих материалов.

2. Подтвержденные результаты производительности

Срок службы:Испытательные натяжные ролики наработали 32 600 часов стабильной работы, при этом зафиксированный срок службы в 3–5 раз превышает срок службы обычных тонкостенных натяжных роликов разной длины, использованных для сравнения.

Прочность уплотнения:После 30 дней последовательных испытаний на циркуляцию пыли и воды под высоким давлением все тестовые образцы показали отсутствие заклинивания подшипников и отсутствие внутренней утечки смазки.

Защита ремня:Сбалансированная конструкция роликов одинаковой длины помогает снизить одностороннее краевое трение между конвейерной лентой и роликами, продлевая общий цикл замены ленты до 40% в тестируемых условиях.

Утечка материала:При стандартном угле желоба 35° протестированная система натяжных роликов одинаковой длины достигла измеренного уровня утечки 0,48% по сравнению с 3,2% для параллельных плоских натяжных роликов и желобных натяжных роликов разной длины при том же объеме транспортировки.

Полная классификация продукции и технические параметры

1. Стандартный трехроликовый желоб одинаковой длины

Конфигурация общего назначения для систем транспортировки горнодобывающей промышленности, цемента, зерна и других сыпучих материалов. Стандартные углы желоба включают 20°, 30°, 35° и 45°.

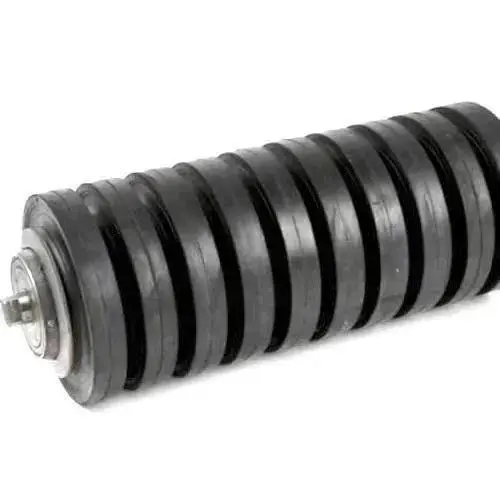

2. Направляющий желоб с ударным буфером одинаковой длины

Эти ролики, предназначенные для точек погрузки и подачи материала, имеют толстое резиновое покрытие, поглощающее удары падающей руды и уменьшающее прямое воздействие на конвейерную ленту и конструкцию роликов.

3. Автоматический самовыравнивающийся желоб равной длины.

Оснащен опорной конструкцией, корректирующей отклонения, которая помогает вернуть конвейерную ленту обратно в нормальное рабочее положение, уменьшая истирание кромок и потенциальное повреждение ленты.

4. Антикоррозийный натяжной ролик из сверхвысокомолекулярного полиэтилена (СВМПЭ) равной длины.

Использует корпус ролика из полимера СВМПЭ с вариантами вала из нержавеющей стали для работы в агрессивных средах, таких как химические заводы, соляные склады и очистные сооружения, подвергающиеся воздействию кислоты, щелочи или соляного тумана.

Таблица стандартных технических параметров

Реальные примеры глобальных клиентских проектов

1. Проект по добыче угля открытым способом в Монголии

12-километровая система поперечных угольных конвейеров с усиленной лентой шириной 1200 мм и проектной производительностью 2000 тонн в час ранее сталкивалась с преждевременными выходами из строя из-за натяжных роликов разной длины примерно через 6000 часов работы.

Компания YUFENG поставила специальные натяжные ролики равной длины с усиленным уплотнением под углом 35°, с утолщенными стенками трубок и улучшенным лабиринтным уплотнением. После 18 месяцев непрерывной эксплуатации на открытом воздухе в рамках проекта не было зафиксировано ни одной замены роликов и ни одного сообщения о сбоях роликов, а ежемесячные трудозатраты на техническое обслуживание были снижены примерно на 65%.

2. Прибрежный терминал разгрузки руды в Юго-Восточной Азии.

Проект предусматривал непрерывную разгрузку судов на открытом воздухе и транспортировку на склад в условиях сильной прибрежной коррозии, вызванной соляным туманом. Компания YUFENG поставила антикоррозийные желобные ролики из сверхвысокомолекулярного полиэтилена равной длины с внутренними валами из нержавеющей стали.

После двух лет непрерывной эксплуатации поставленные катки не выявили никаких повреждений, связанных с ржавчиной или блокировкой подшипников, что обеспечивает надежную поддержку при длительной береговой перевалке сыпучих материалов.

3. Линия по производству отечественного цементного клинкера

Линии по производству цементного клинкера производительностью 5000 тонн в сутки потребовались ролики для высокотемпературной транспортировки золы и транспортировки высокоабразивных заполнителей. Компания YUFENG поставила ударные желоба одинаковой длины с резиновым покрытием для уменьшения ударов и абразивного контакта между транспортируемым материалом, роликами и конвейерной лентой.

Специальная ударопрочная конфигурация помогает защитить поверхность конвейерной ленты, снизить ненормальный износ и продлить рабочий цикл конвейерной системы.

Основные конкурентные преимущества по сравнению с обычными рыночными бездельниками неравной длины

Применимые промышленные сценарии

Желобовой натяжной ролик YUFENG одинаковой длины предназначен для систем транспортировки сыпучих материалов, требующих сбалансированного распределения нагрузки, стабильной поддержки ленты и надежной долгосрочной работы. В зависимости от рабочей среды можно выбрать различные материалы и конфигурации роликов.

1. Горнодобывающая промышленность

Подходит для открытых угольных шахт, подземных систем транспортировки железной руды, золотой руды и бокситов, обеспечивая транспортировку тяжелых сыпучих материалов на большие расстояния в сложных условиях эксплуатации.

2. Тепловые электростанции

Используется для линий подачи угля, транспортировки материала для обессеривания известняка, а также систем транспортировки котельной золы и шлака. Усиленная конструкция роликов обеспечивает непрерывную транспортировку сыпучих материалов.

3. Промышленность строительных материалов

Подходит для цементных заводов, карьеров песка и каменных заполнителей, линий по переработке гравия и других применений, связанных с абразивными сыпучими материалами и непрерывной транспортировкой.

4. Порты и терминалы для навалочных грузов

Предназначен для систем погрузки, разгрузки и транспортировки на складах угля, железной руды, зерна и химических грузов. Для наружных условий и условий высокой влажности можно выбрать различные материалы роликов и конфигурации уплотнений.

5. Химическая промышленность и производство соли

Антикоррозийные желобные ролики из СВМПЭ одинаковой длины доступны для применений, подверженных воздействию кислот, щелочей, соляного тумана и других агрессивных условий, включая химические заводы, предприятия по производству соли и соответствующие системы погрузочно-разгрузочных работ.

6. Зерноперерабатывающая промышленность

Износостойкие и пищевые ролики подходят для систем хранения и транспортировки пшеницы, кукурузы, риса и других сельскохозяйственных сыпучих материалов, обеспечивая плавное вращение и стабильную поддержку ленты.

Заводская профессиональная прочность и гарантия качества

YUFENG управляет стандартизированным автоматизированным производственным цехом площадью 20 000 м², оснащенным более чем 50 комплектами прецизионного обрабатывающего оборудования с ЧПУ. Имея ежемесячную производственную мощность до 80 000 конвейерных опор и 15-летний опыт производства, мы уделяем особое внимание надежным роликовым решениям для горнодобывающей, цементной, портовой, энергетической, сельскохозяйственной и других отраслей, занимающихся транспортировкой сыпучих грузов.

1. Производственные возможности

Наша производственная система включает в себя прецизионную обработку с ЧПУ, изготовление роликовых труб, обработку валов, сварку, сборку подшипников, уплотнение и обработку поверхности. Производственные мощности позволяют выполнять как стандартные заказы на ролики, так и индивидуальные заказы для крупномасштабных проектов транспортировки.

2. Сертификаты качества и соответствие требованиям

Наша роликовая продукция производится под контролируемой системой управления качеством и соответствует требованиям ISO 9001, MT/T 821 и CE. Отчеты сторонних заводских аудитов и документы по испытаниям производительности продукции могут быть предоставлены для проектов квалифицированных клиентов.

3. Пятиступенчатый контроль качества

Наш процесс контроля качества охватывает входной контроль сырья, испытание полуфабрикатов на прочность сварки, испытание готовых роликов на сопротивление вращению, моделирование старения уплотнений и окончательную проверку упаковки. Эта многоступенчатая система контроля помогает поддерживать постоянную точность размеров, характеристики уплотнения и стабильность вращения во всех производственных партиях.

4. CAD-инжиниринг и техническая поддержка

YUFENG предоставляет бесплатные инженерные чертежи САПР для согласования проекта, подтверждения установки и проверки конструкции конвейера. Наша техническая группа может порекомендовать подходящий диаметр роликов, угол желоба, конфигурацию подшипников и размеры кронштейнов в зависимости от ширины ленты и условий транспортировки.

5. Образец и индивидуальное производственное обслуживание

Небольшие пробные заказы могут быть доставлены примерно в течение 7 дней, в зависимости от технических характеристик продукта. Стандартные заказы на массовое производство обычно занимают 15–20 дней, а индивидуальные спецификации планируются в соответствии с требованиями проекта и сложностью производства.

6. Глобальная послепродажная поддержка

YUFENG предоставляет удаленное техническое руководство по выбору, установке и эксплуатации роликов. Для квалифицированных крупномасштабных промышленных проектов за рубежом мы также можем предоставить помощь в подборе оборудования на месте, чтобы помочь клиентам добиться надежной работы конвейера.

Конверсия

Вы ищете ролик с длительным сроком службы и низкими эксплуатационными расходами, чтобы модернизировать вашу конвейерную систему для массовых грузов и сократить долгосрочные эксплуатационные расходы? Свяжитесь с нашей профессиональной командой инженеров прямо сейчас, чтобы подать заявку на получение бесплатных образцов продукции, получить индивидуальные технические чертежи и оптовый прайс-лист напрямую с завода! Мы обеспечиваем универсальное комплексное решение по подбору компонентов конвейера для всех требований вашего проекта по транспортировке материалов.

Раздел часто задаваемых вопросов

1. Вопрос: Каковы основные преимущества наших желобных натяжных роликов одинаковой длины по сравнению с натяжными роликами разной длины?

Ответ: Наши три одинаковых ролика одинаковой длины обеспечивают полностью сбалансированное распределение нагрузки, устраняют одностороннее напряжение ленты и истирание кромок, уменьшают рассыпание материала и значительно продлевают срок службы конвейерной ленты. 35° — наиболее универсальный стандартный угол, подходящий для большинства проектов горнодобывающей и цементной промышленности. Тип с углом наклона 20° подходит для транспортировки легких грузов, а модель с глубоким желобом 45° предназначена для транспортировки больших объемов сыпучих материалов. YUFENG может полностью отрегулировать угол наклона кронштейна в соответствии с чертежом вашего конвейера.

2. Вопрос: Можем ли мы поставить антикоррозийные желоба одинаковой длины для соляных складов и химических производств?

А: Абсолютно. Мы предлагаем три антикоррозионных решения: натяжные ролики одинаковой длины из неметаллического полимера из сверхвысокомолекулярного полиэтилена, натяжные ролики из износостойкой антикоррозийной стали с резиновым покрытием и натяжные ролики с внутренним валом из нержавеющей стали, изготовленные по индивидуальному заказу, которые могут адаптироваться к длительной работе в коррозионных средах с кислотами, щелочами и соляным туманом.

3. Вопрос: Каков минимальный объем заказа и стандартное время доставки?

 О: минимальный заказ пробного образца составляет 1 шт.; Оптовый официальный заказ MOQ составляет 100 комплектов. Стандартные стандартные натяжные ролики одинаковой длины могут быть доставлены в течение 7 рабочих дней, в то время как изготовление нестандартных желобных натяжных роликов одинаковой длины по индивидуальному заказу занимает 15–20 дней.

4. Вопрос: Соответствуют ли натяжные ролики одинаковой длины международным стандартам промышленного дизайна?

О: Вся готовая продукция полностью соответствует мировым промышленным стандартам CEMA, ISO, MT/T 821 и DIN, полные официальные отчеты об испытаниях прилагаются для трансграничного экспортного таможенного оформления.
