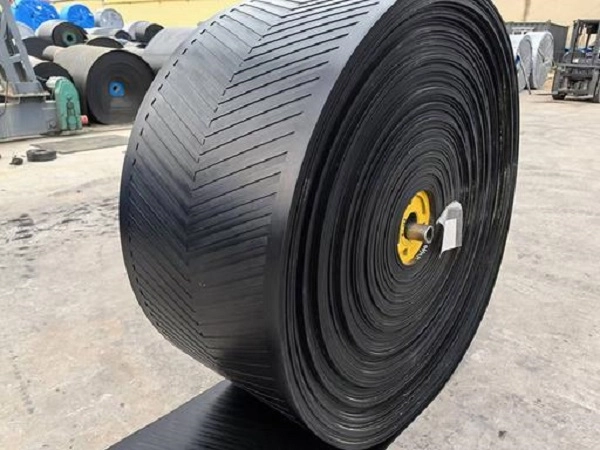

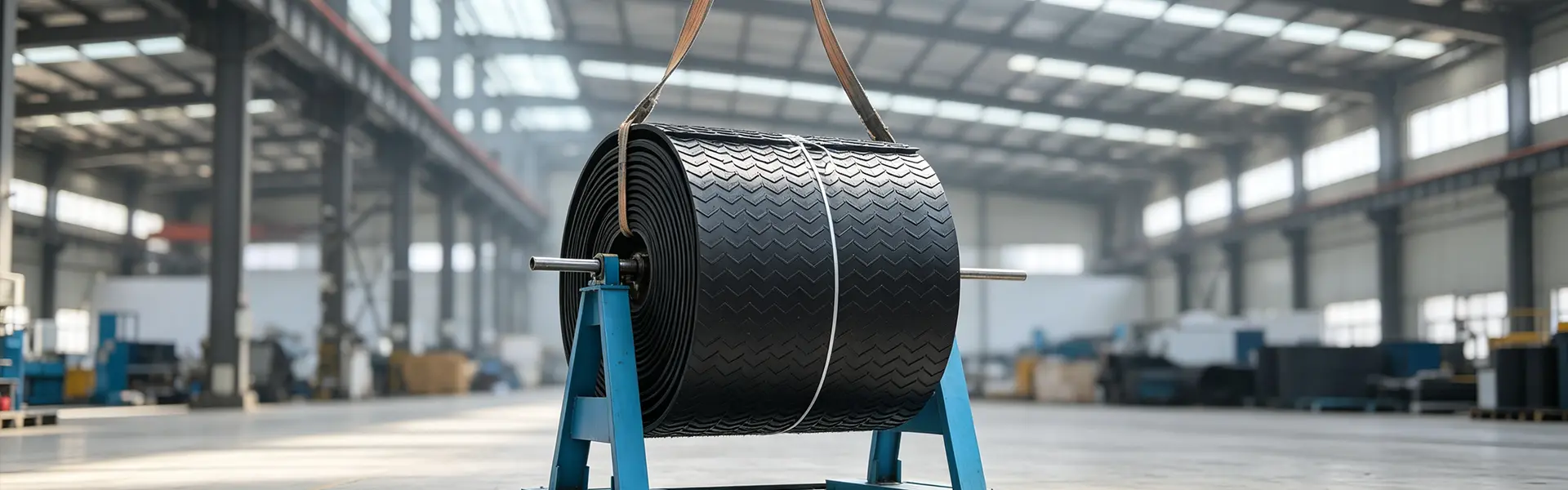

Конвейерная лента с индивидуальным рисунком для эффективной обработки сыпучих материалов
ЮФЭН Узорчатая конвейерная лента, также известная как конвейерная лента с шевроном или «елочкой», представляет собой резиновую конвейерную ленту с формованным рисунком на рабочей поверхности для улучшения сцепления при наклонной транспортировке материала. Он состоит из каркаса из ткани EP или NN, резинового покрытия и встроенного рельефного слоя, которые соединены посредством высокотемпературной вулканизации.
По сравнению с гладкими конвейерными лентами узорчатая поверхность увеличивает трение между лентой и транспортируемым материалом, помогая уменьшить скольжение и откат материала на наклонных конвейерных линиях. Различные структуры рисунка, высоты и конфигурации каркаса могут быть выбраны в зависимости от угла транспортировки, размера материала, ширины ленты и рабочей среды.
ЮФЭН производит узорчатые ремни из натурального каучука и каркаса из высокопрочной ткани EP/NN. Ассортимент продукции включает в себя общие износостойкие, огнестойкие, высокотемпературные, маслостойкие и низкотемпературные модели для карьеров, горнодобывающей промышленности, цемента, заполнителей, логистики и других задач по транспортировке сыпучих материалов.
Каковы основные типы?
Конвейерные ленты с рисунком в основном классифицируются по структуре формованной поверхности. Различные рисунки обеспечивают разный уровень захвата, эффективность очистки и пригодность для транспортировки под разными углами.
Закрытый шевронный ремень
Закрытый шевронный рисунок обеспечивает непрерывную выпуклую поверхность, обеспечивающую надежный захват материала. Он подходит для транспортировки кусковой руды, камня, заполнителя и других сыпучих материалов на крутых наклонных участках с углами транспортировки примерно до 40° в зависимости от характеристик материала и конструкции конвейера.
Открытый клиновой ремень
Открытый V-образный рисунок обеспечивает умеренные противоскользящие свойства, оставляя при этом больше места между приподнятыми секциями для выгрузки материала и очистки. Подходит для зерна, песка и мелкозернистых материалов на конвейерных линиях с наклоном примерно 15–30°.
Грубый ремень в горошек
Точечная поверхность состоит из небольших выступающих резиновых точек, которые обеспечивают мягкое трение, не создавая чрезмерного удержания материала. Он в основном используется для транспортировки картонных коробок, мешков, упакованных товаров и зерна на конвейерных линиях с малым углом наклона ниже примерно 15°.
Пояс с бриллиантовым крестом
Ромбовидный крестовый рисунок обеспечивает сбалансированное поверхностное трение и боковую устойчивость материала. Его относительно открытая структура также облегчает очистку поверхности, что делает его пригодным для логистической сортировки, транспортировки продукции легкой промышленности и готовой продукции.
Как выбор шаблона влияет на производительность конвейера?
Основными факторами выбора являются угол транспортировки, характеристики материала, высота рисунка и необходимое поверхностное трение. Более высокий или более непрерывный рисунок обычно обеспечивает более сильное сцепление, тогда как открытый или низкопрофильный рисунок может обеспечить более легкую очистку и меньшее удерживание материала.
| Тип узора | Основная характеристика | Применимые рабочие условия |
|---|---|---|
| Закрытый шеврон | Высокий захват и надежное удержание материала | Крутая транспортировка кусковой руды, камня и заполнителя |
| Открытый V-образный узор | Умеренные противоскользящие свойства и более легкая разгрузка. | Зерно, песок и сыпучие материалы |
| Пунктирный грубый узор | Легкое трение и относительно легкая очистка. | Картонные коробки, пакеты и упакованные товары |
| Алмазный крест | Сбалансированное трение и боковая устойчивость | Логистика и продукция легкой промышленности |
Какие размеры и характеристики предоставляет YUFENG?
ЮФЭН поставляет конвейерные ленты с рисунком различной прочности, ширины и высоты рисунка, соответствующие различным конструкциям конвейеров. Стандартные варианты включают тканевые каркасы ЭП100–ЭП1000 и НН100–НН800, ширину ленты от 300 мм до 2400 мм и высоту рисунка 6 мм, 16 мм, 25 мм и 32 мм.

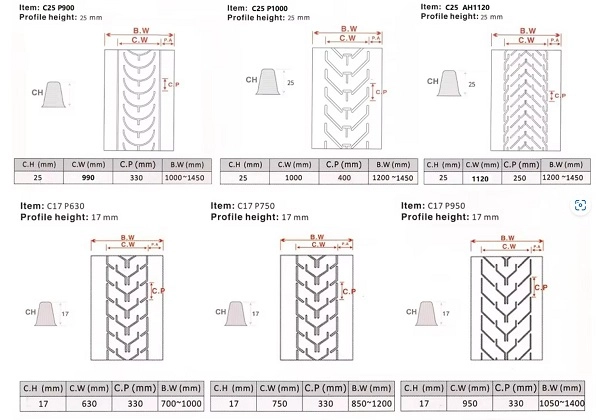

| Спецификация | Доступный диапазон |
|---|---|
| Тканевый каркас | ЭП100–ЭП1000 / НН100–НН800 |
| Ширина ремня | 300–2400 мм |
| Высота узора | 6/16/25/32 мм |
| Рисунок поверхности | Шеврон / V / Точка / Алмаз / Пользовательский |
| Функциональная резина | Износостойкий/огнестойкий/высокотемпературный/маслостойкий/холодостойкий |
Какой ремень с рисунком подходит для различных целей?
Универсальный износостойкий ремень с шевронным рисунком
Это стандартная конфигурация для транспортировки сыпучих материалов при нормальной температуре. Износостойкое резиновое покрытие подходит для угля, песка, известняка, заполнителя и подобных материалов с типичным диапазоном рабочих температур от -20°C до +60°C.
Огнестойкий ремень с антистатическим рисунком
В этом типе используются огнестойкие и проводящие резиновые смеси для подземных транспортных средств, где пожар и статическое электричество являются проблемами безопасности. Модели для угольных шахт могут быть изготовлены в соответствии с применимыми требованиями MT/T668.
Устойчивый к высоким температурам ремень с рисунком
В высокотемпературных узорчатых ремнях используются термостойкие резиновые смеси для транспортировки горячих материалов, таких как цементный клинкер и стальной шлак. Конфигурации YUFENG могут быть указаны для температуры материала ниже примерно 180°C в зависимости от фактических условий транспортировки.
Маслостойкий ремень с рисунком
В маслостойких моделях используется защитная резина на основе NBR для уменьшения набухания и растрескивания, вызванных минеральным маслом, смазочными материалами и другими маслосодержащими материалами. Они подходят для химических заводов, погрузочно-разгрузочных работ, связанных с нефтью, и промышленного производства.
Ремень с рисунком, устойчивый к низким температурам
Низкотемпературные составы сохраняют гибкость резины в холодных условиях окружающей среды. Они могут быть предназначены для применений, требующих эксплуатации при температуре примерно до -40°C, включая добычу полезных ископаемых открытым способом и зимнюю транспортировку сыпучих материалов.
Логистический пояс с грубым узором в горошек
Низкопрофильная точечная поверхность обеспечивает контролируемое трение картонных коробок, мешков для зерна и упакованных продуктов. Он подходит для складской сортировки и логистической транспортировки, где не требуется чрезмерная высота рисунка поверхности.
Какие варианты настройки доступны?

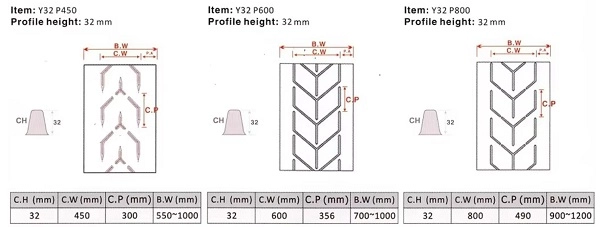

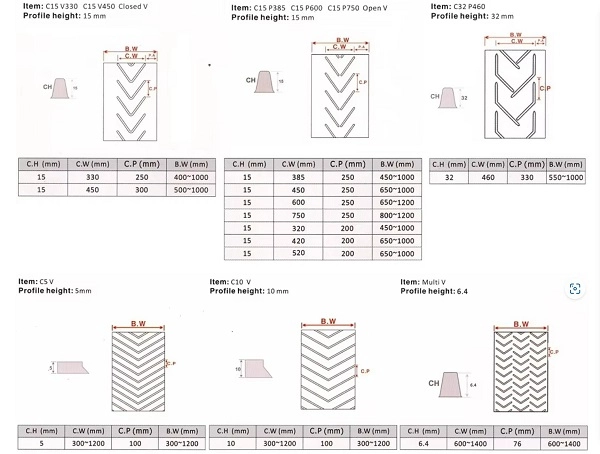

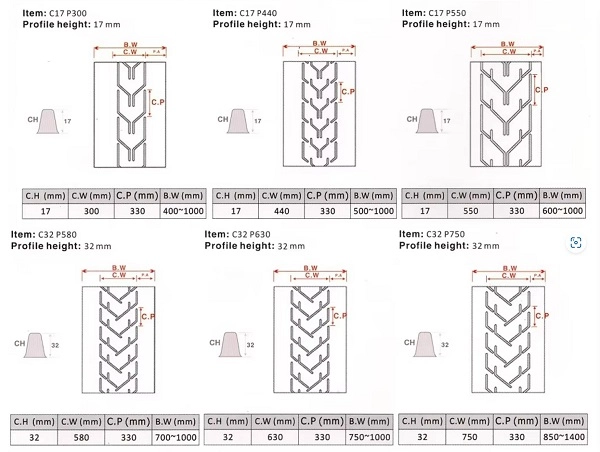

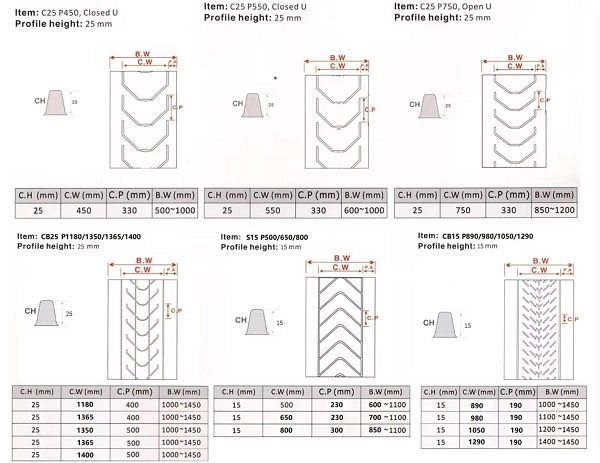

Форма узора
ЮФЭН может предоставить закрытые шевронные, открытые V-образные, пунктирные, ромбовидные крестообразные и другие конфигурации формованных поверхностей в зависимости от применения конвейера.
Высота узора
Высоту рисунка можно выбрать в зависимости от угла транспортировки, размера материала и требуемого захвата. Стандартные варианты включают 6 мм, 16 мм, 25 мм и 32 мм, а для конкретного оборудования доступны индивидуальные размеры.
Тканевый каркас
Ткань из полиэстера EP обеспечивает низкое удлинение и стабильные размеры, а ткань из нейлона NN обеспечивает большую гибкость и ударопрочность. Подходящий каркас можно выбрать в зависимости от длины конвейера, условий загрузки и диаметра шкива.
Функциональная резиновая смесь
Резиновое покрытие может быть модифицировано с учетом огнестойкости, маслостойкости, устойчивости к высоким температурам, гибкости при низких температурах и других эксплуатационных требований.
Конфигурация нижней поверхности
Нижняя поверхность может быть выполнена с гладкой тканевой или резиновой основой в зависимости от рамы конвейера, расположения натяжных роликов и требований к установке.
Как изготавливается ремень с рисунком YUFENG?
Подготовка тканевого каркаса
Высокопрочное полотно из полиэстера-нейлона EP или нейлоновая ткань NN выбирается в зависимости от требуемого класса прочности. Слои ткани контролируются для обеспечения равномерной плотности основы и утка для поддержания постоянного натяжения ремня.
Подготовка резиновой смеси
Натуральный каучук, NBR или другие функциональные резиновые смеси выбираются в зависимости от рабочей среды. Состав разработан таким образом, чтобы обеспечить необходимую износостойкость, адгезию, температурную и химическую стойкость.
Формование моделей и вулканизация
Узорчатая рабочая поверхность и тело ремня объединены посредством высокотемпературной вулканизации. Такая структура позволяет избежать отдельного клеевого соединения, используемого некоторыми некачественными узорчатыми ремнями, и снижает риск отслоения рисунка при многократном изгибе.
Заводская проверка качества
Перед производством ткани и резиновые материалы отбираются на предмет показателей растяжения, удлинения и адгезии. Перед отправкой готовые ремни проверяются на прочность каркаса, свойства защитной резины и соединение рисунка.
Какое сырье использует YUFENG?
Растяжимый каркас
ЮФЭН использует высокопрочное полотно из полиэстера и нейлона EP или нейлоновую ткань NN с контролируемой плотностью основы и утка для обеспечения стабильных характеристик на растяжение.
Резиновая крышка с узором
Натуральный каучук, NBR и функциональный синтетический каучук можно выбирать в соответствии с требованиями к износу, маслу, температуре и безопасности.
Склеивание обезжиренной резины
Между слоями ткани и резиновыми смесями используется высокоадгезионная обезжиренная резина для улучшения межслоевого соединения и снижения риска расслоения при длительной нагрузке.
Проверка сырья
Каждая партия тканевых и резиновых материалов перед поступлением в процесс вулканизации проходит заводскую лабораторную проверку на прочность на разрыв, удлинение и адгезию. Материалы, не соответствующие внутренним требованиям, в производство не выпускаются.
Каким стандартам следует ремень с рисунком YUFENG?
Конвейерные ленты с рисунком YUFENG производятся с соблюдением применимых международных и отечественных стандартов конвейерных лент, включая ISO 14890, DIN 22102 и GB/T 7984. Огнестойкие модели для подземной добычи угля могут быть изготовлены в соответствии с применимыми требованиями MT/T668. При необходимости экспортные заказы могут сопровождаться инспекционной документацией CE и SGS.
Какие документы о качестве могут быть предоставлены?
Сертификат управления качеством ISO9001
Документация системы менеджмента качества может быть предоставлена для квалифицированной продукции и соответствующих заказов.
Экспортная документация CE
Экспортная документация, связанная с CE, может быть предоставлена для соответствующих конфигураций продукта и требований рынка назначения.
Испытательная документация SGS
Отчеты об инспекциях SGS или характеристиках сырья могут быть предоставлены в соответствии с требованиями заказчика и объемом испытаний.
Отчет о заводских испытаниях производительности
Документация по заводским испытаниям может охватывать прочность на разрыв, удлинение и другие применимые показатели производительности для поставляемого ремня.
Каковы основные технические индикаторы?
| Элемент производительности | Стандартное требование | Стандарт тестирования |
|---|---|---|
| Удлинение при разрыве тканевого каркаса | ≥300% | ИСО 6259 |
| Межслойная прочность на отслаивание | ≥12 Н/мм | ИСО 2411 |
| Постоянное удлинение при номинальной нагрузке | ≤2,5% | DIN 22102 |
| Потери резины покрытия при истирании | ≤0,8 см³/1,61 км | ИСО 4649 |
| Производительность склеивания рисунка | Отсутствие отслаивания после 10 000 циклов гибки. | Заводские испытания на изгиб |
Как разрезать, соединить и установить ремень с рисунком?
Сращивание горячей вулканизации
Для неразъемных соединений конвейеров концы лент нарезаются ступенчатыми слоями в соответствии со структурой слоев ткани. Поверхности соединений очищаются, между слоями укладывается соответствующая обезжиренная резина, а для контролируемого нагрева и давления используется вулканизационный пресс. После охлаждения и осмотра соединение можно ввести в нормальную работу.
Холодный ремонт клеем
Холодное склеивание можно использовать для временного ремонта или в некоторых случаях краткосрочного применения. Поврежденный участок следует очистить и придать шероховатость перед нанесением подходящего клея для конвейерной ленты. Перед повторным запуском конвейера отремонтированная секция должна полностью затвердеть.
Схема конвейерной линии
В верхних несущих секциях следует использовать подходящие желобные натяжные ролики, а ударные натяжные ролики следует устанавливать вокруг точек подачи с высоким падением. Самовыравнивающиеся натяжные ролики можно устанавливать с подходящими интервалами на длинных конвейерных линиях, чтобы контролировать перемещение ленты.

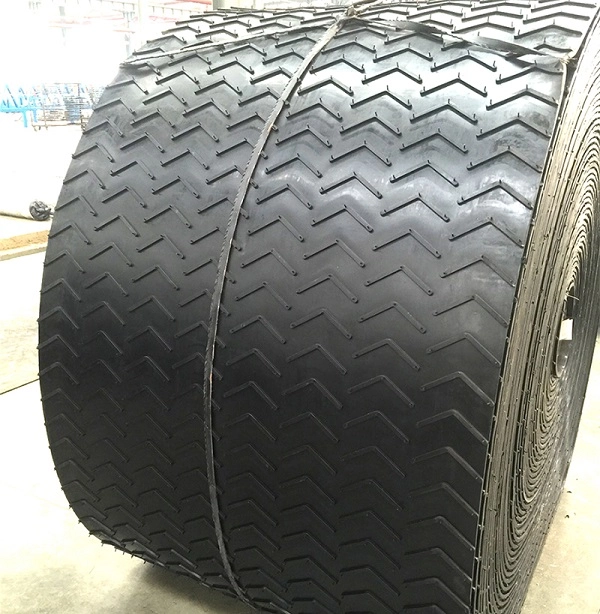

Какие вспомогательные продукты может поставить YUFENG?
Конвейерная лента серии
ЮФЭН может поставить тканевую конвейерную ленту, конвейерную ленту со стальным кордом, конвейерную ленту с боковой стенкой и конвейерную ленту с шероховатой поверхностью для различных конфигураций транспортировки.
Серия конвейерных роликов
Вспомогательная продукция включает в себя желобные натяжные ролики, ударные натяжные ролики, самовыравнивающиеся натяжные ролики и антикоррозийные ролики из полиэтилена высокой плотности.
Резиновые аксессуары
Для обслуживания и ремонта конвейеров могут быть поставлены износостойкие резиновые листы, конвейерные плинтусы, ремонтные клеи и комплекты заплат.
Серия трубопроводов ПНД
Водопроводные трубы из полиэтилена высокой плотности и трубы для земснаряда из полиэтилена высокой плотности могут поставляться для вспомогательной транспортировки жидкостей в горнодобывающей промышленности и связанных с ней проектах.
Пользовательская обработка
ЮФЭН может регулировать ширину ленты, толщину ткани, высоту рисунка и состав функциональной резины в соответствии с чертежами заказчика и условиями эксплуатации.
Как упаковывается и хранится конвейерная лента с рисунком?
Рулоны узкой ширины
При ширине ленты 300–800 мм лента наматывается на прочный бумажный сердечник и защищается водонепроницаемой пластиковой пленкой и внешним тканым мешком.
Широкие рулоны
Для лент шириной 1000–2400 мм применяется стальная обвязка для усиления, с тентом защиты и загрузкой деревянных поддонов для перевозки контейнеров.
Сокращенные разделы
Секции ремня, изготовленные по индивидуальному заказу, могут быть упакованы отдельно, чтобы уменьшить повреждение поверхности рисунка и царапины во время погрузочно-разгрузочных работ и транспортировки.
Условия хранения
Ленты конвейерные с рисунком следует хранить горизонтально с высотой штабеля не более 1,5 м. Следует избегать длительного воздействия прямых солнечных лучей, химических растворителей и других условий, которые могут ускорить старение резины.
Как запросить ценовое предложение на ремень с рисунком?
Для оптовых или индивидуальных требований к конвейерной ленте с рисунком предоставьте следующую техническую информацию, чтобы YUFENG мог выбрать подходящий каркас и конфигурацию рисунка:
- Тип туши: ЭП или НН
- Ширина ремня
- Форма и высота узора
- Максимальный угол транспортировки
- Тип материала и размер куска
- Рабочая температура и транспортирующая среда
- Расстояние транспортировки
- Общий объем заказа
- Целевой порт доставки
На основании этих параметров компания YUFENG может оценить требуемый сорт ткани, конструкцию ремня, защитную резину и конфигурацию рисунка для конкретного применения.
Глобальная контактная информация ЮФЭН
Электронная почта
jayce@yuphengbelt.com
WhatsApp/WeChat/мобильный телефон
+86 15318787602
Адрес завода
Деревня Сягоу, ETDZ, Циндао, Шаньдун, Китай
- View as
Шипованная конвейерная лента
Конвейерная лента с шипами YUFENG, предназначенная для точной и бережной обработки материалов, использует выступающие круглые, овальные или капсульные шипы для обеспечения контролируемого точечного контакта. Прошедшее полевые испытания в деревообработке, пищевой промышленности и логистике, оно улучшает стабильность продукта на наклонных конвейерах, одновременно уменьшая повреждение поверхности. Доступны варианты из ПВХ, ПУ, резины и ПЭ с индивидуальной формой, высотой и плотностью шпилек.
Конвейерная лента с ромбовидным узором
Конвейерная лента YUFENG с ромбовидным узором обеспечивает стабильную всенаправленную противоскользящую работу для транспортировки, требующей надежного сцепления при изменении направления и наклона. Его рельефная ромбовидная поверхность улучшает сцепление материала, одновременно помогая удалять влагу и мусор, уменьшая проскальзывание по сравнению с плоскими ремнями. Пользовательские размеры алмазов, глубина, плотность и характеристики лент доступны для горнодобывающей промышленности, сельского хозяйства, пищевой промышленности, логистики и строительства.
Шевронный конвейер
Разработанная для эффективной наклонной транспортировки сыпучих материалов, шевронная конвейерная лента YUFENG использует вулканизированные V-образные планки для улучшения сцепления и предотвращения откатывания материала на уклонах до 40°. Его прочная, устойчивая к истиранию конструкция подходит для требовательных применений в горнодобывающей промышленности, портах, сельском хозяйстве и производстве строительных материалов: C15, C25 и другие модели планок доступны для индивидуальных требований транспортировки.

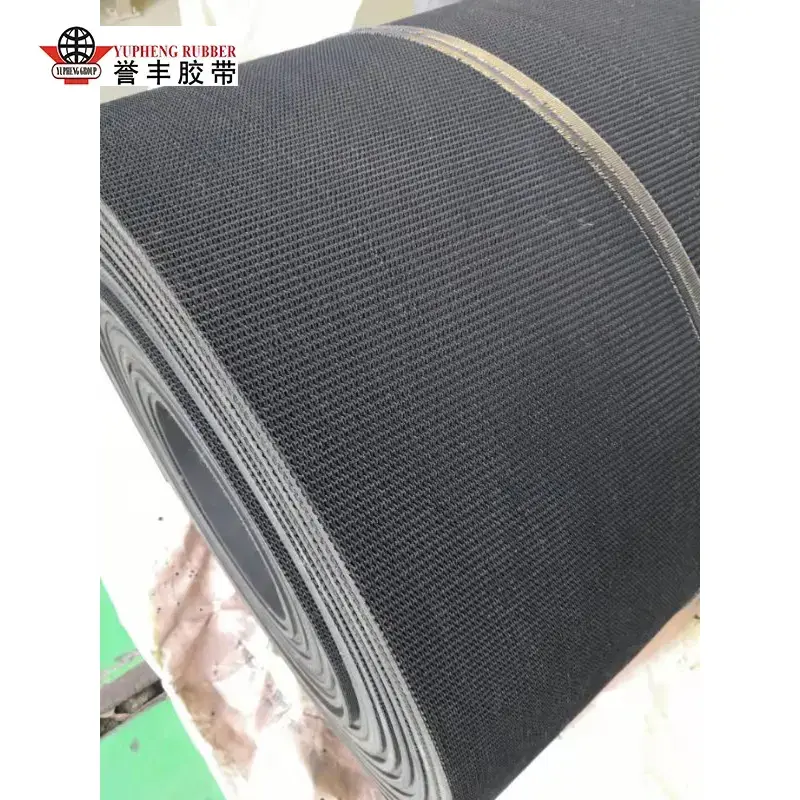

Конвейерная лента с грубой верхней частью
