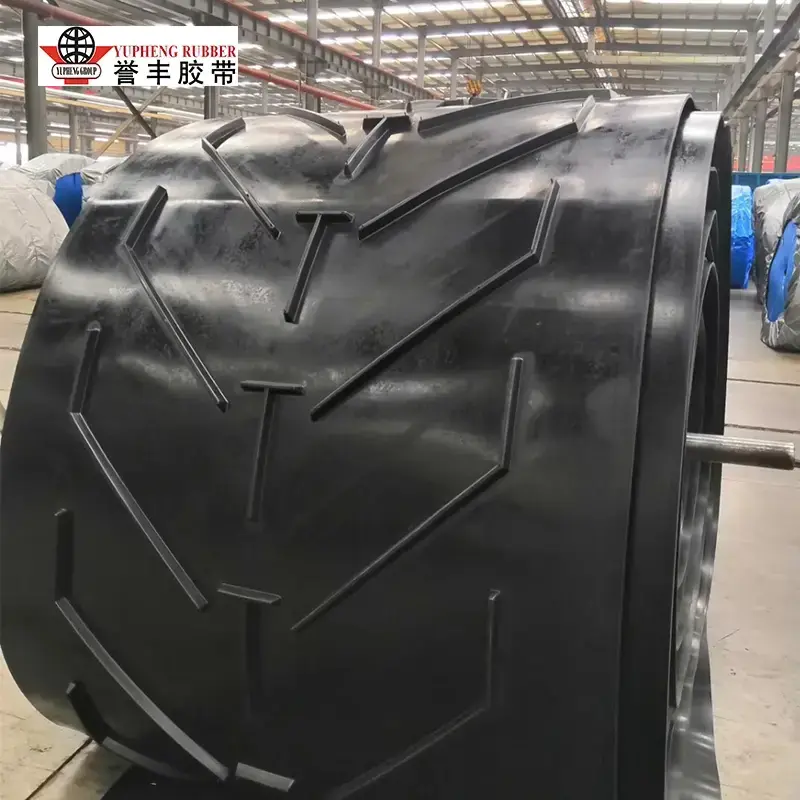

Шевронный конвейер

Для транспортировки сыпучих материалов под крутым углом шевронная конвейерная лента YUFENG обеспечивает улучшенное тяговое усилие и пропускную способность благодаря приподнятым V-образным, шевронным или шевронным шипам. По сравнению с плоскими ремнями узорчатая поверхность уменьшает откат материала и поддерживает углы транспортировки до 40° и выше. Он подходит для угля, руды, песка, гравия, зерна, удобрений и других сыпучих материалов в горнодобывающей промышленности, портах, сельском хозяйстве и промышленности строительных материалов.

Материалы и технологии производства

1. Усиленная ткань EP и прочная резиновая смесь.

Шевронная конвейерная лента YUFENG использует высококачественную ткань из полиэстера и нейлона EP в качестве растягиваемого каркаса, обеспечивающую высокую прочность, низкое удлинение, хорошую проходимость и надежную ударопрочность для непрерывной транспортировки. Верхняя и нижняя крышки изготовлены из натурального и синтетического каучука, что обеспечивает сбалансированную стойкость к истиранию, старению и гибкость для сложных промышленных условий.

2. Одноэтапная интегральная вулканизация шипов и корпуса ремня.

Ключевое производственное преимущество шевронного ремня YUFENG заключается в одноэтапной интегральной вулканизации планок и корпуса ремня. В отличие от традиционного двухэтапного производства, при котором сначала ремень вулканизируется, а планки прикрепляются отдельно, компания YUFENG использует прецизионные стальные формы для планок и контролируемый процесс непрерывной вулканизации, чтобы сформировать планки и ремень в однородную структуру. Эта интегрированная конструкция обеспечивает более прочное соединение резины с шипами и снижает риск растрескивания, отделения или отсоединения шипов во время длительной транспортировки.

3. Многоэтапная заводская проверка для обеспечения стабильного качества.

Все сырье поступает от квалифицированных отечественных и международных поставщиков и проверяется перед производством. Готовые шевронные ремни проходят заводские испытания на прочность на разрыв, стойкость к истиранию, низкотемпературный изгиб и адгезию резины к шипу. Такой контроль качества помогает поддерживать стабильные характеристики конструкции и надежную тягу при наклонной, тяжелой и непрерывной транспортировке.

Данные полевых испытаний и проверка применения

1. Производительность наклонной транспортировки при непрерывных испытаниях

Компания YUFENG провела шестимесячное непрерывное отслеживание, объединив лабораторные оценки и данные горных работ на месте, сравнив шевронный ремень с обычными плоскими ремнями в условиях наклонной транспортировки. При наклоне более 20° у обычных плоских лент наблюдалось заметное проскальзывание материала, откат при 25° превышал 30%.

В тех же условиях пояс YUFENG поддерживал стабильное движение материала под углом 30° без наблюдаемого отката и оставался эффективным при углах транспортировки до 40°, в зависимости от характеристик материала и конфигурации планки.

При наклоне 30° и той же скорости ленты шевронный ремень обеспечивает примерно на 40–60 % большую производительность транспортировки, чем протестированный плоский ремень. Приподнятые планки помогли равномерно распределить сыпучие материалы на ленте и уменьшить обратное скатывание, что повысило эффективность транспортировки и уменьшило многократное перемещение материала.

2. Интегрированная структура шипов для увеличения срока службы.

Полевые данные и отзывы клиентов показывают, что цельновулканизированные планки YUFENG могут обеспечить более чем на 50% более длительный срок службы, чем сопоставимые сегментированные конструкции планок при аналогичных условиях эксплуатации. Цельная конструкция помогает уменьшить растрескивание, деформацию и отслоение шипов, поддерживая стабильную работу ленты во время непрерывной наклонной транспортировки и сокращая время простоя при непредвиденной замене.

3. Проверенная эффективность в горнодобывающей промышленности и погрузочно-разгрузочных работах.

На угольной шахте в Юго-Восточной Азии компания YUFENG Chevron Belt работала на наклонном конвейере с углом наклона 28–32°, перекачивая сырой уголь и пустую породу. Через 18 месяцев непрерывной работы с большими нагрузками утки остались неповрежденными, без видимых трещин, а транспортировка материала осталась стабильной, без значительного отката.

В австралийском карьере шевронная лента C25 с 25-миллиметровыми планками транспортировала измельченный известняк и заполнители под наклоном 35° в условиях запыленности и сильных ударов, при этом не было зарегистрировано отслоения или разрыва планок, а срок службы увеличился почти вдвое по сравнению с предыдущим типовым узорчатым ремнем заказчика.

В европейском порту для погрузки зерна и удобрений под углом 22–25° использовался шевронный конвейер C15 с планками шириной 15 мм. Лента сохраняла хорошую пропускную способность и стабильный поток материала на протяжении всей работы, а также низкий уровень отказов, что отвечало требованиям заказчика при непрерывной перевалке сыпучих грузов.

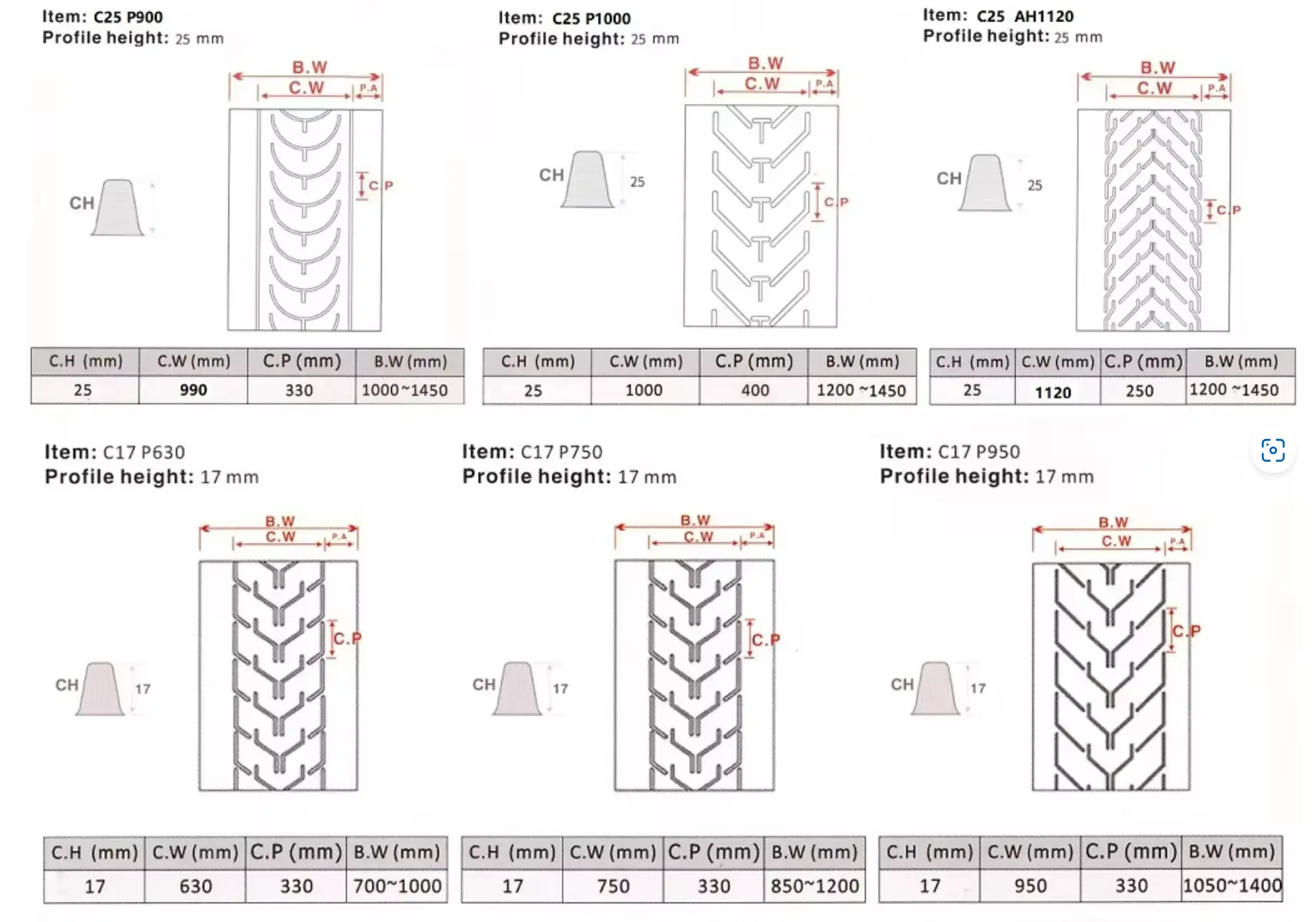

Полные параметры спецификации продукта

YUFENG поддерживает полноразмерное производство и обработку шевронных ремней по индивидуальному заказу, включая различные рисунки и высоту шипов, соответствующие различным углам наклона и материалам:

Почему стоит выбрать ЮФЭН?

1. Интегрированная вулканизация для надежного приклеивания планок.

YUFENG использует специальное оборудование для производства конвейерных лент и стандартизированные процедуры контроля качества, имея более чем 10-летний опыт производства и экспорта конвейерных лент. В нашей шевронной конвейерной ленте используется одноэтапный процесс непрерывной вулканизации для интеграции планок с телом ленты, избегая слабых мест соединения, обычно связанных с отдельно прикрепленными планками. Эта интегрированная структура помогает уменьшить растрескивание, отслоение и деформацию шипов во время длительной наклонной транспортировки.

2. Точное формование для обеспечения единообразной геометрии шипов.

Высокоточные стальные формы используются для контроля высоты шипов, расстояния между ними, угла и общей согласованности рисунка на протяжении всего производства. Точная геометрия шипов обеспечивает более равномерный захват материала и помогает поддерживать предсказуемую производительность транспортировки, когда на одной производственной линии установлено несколько лент.

3. Производственная поддержка от спецификации до поставки

Как исходный производитель, YUFENG обеспечивает полную поддержку от анализа рабочего состояния и выбора спецификации ремня до настройки модели, производства и технической помощи. Клиенты могут выбрать подходящую ширину, толщину, высоту и конфигурацию ленты в соответствии с характеристиками материала и углом транспортировки. Стабильное планирование производства также поддерживает как стандартные спецификации, так и оптовые заказы, помогая клиентам контролировать сроки закупок и долгосрочные затраты на техническое обслуживание конвейеров.

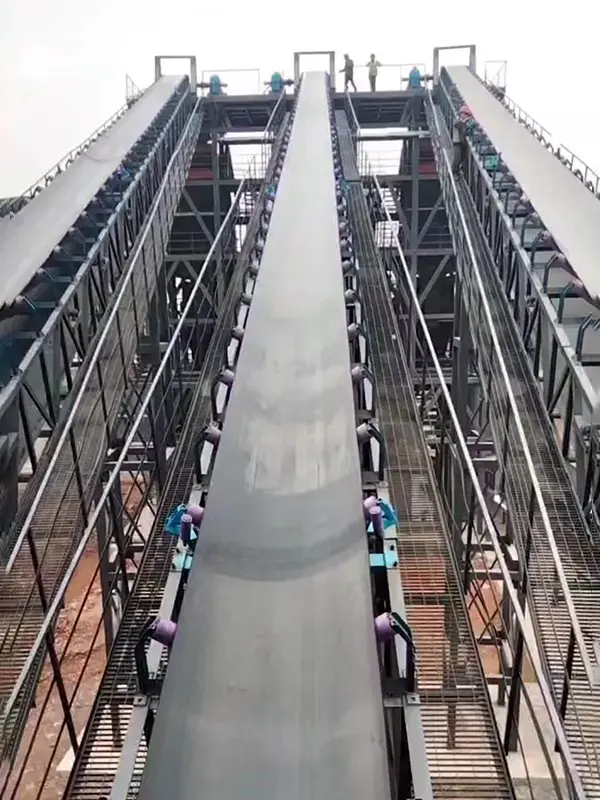

Подходящие приложения

Шевронная конвейерная лента YUFENG предназначена для наклонной транспортировки, где требуется более сильное удержание материала и стабильная транспортировка вверх. Приподнятые шевронные планки помогают уменьшить откат и поддерживать постоянный поток материала при различных промышленных применениях.

1. Добыча полезных ископаемых и перевалка угля

Подходит для транспортировки сырого угля, руды, пустой породы и других сыпучих материалов на наклонных конвейерах. Усиленные шевронные шипы обеспечивают надежное сцепление в условиях больших нагрузок и сильных ударов.

2. Карьеры и строительные материалы

Используется для транспортировки щебня, песка, гравия, цементного сырья и заполнителей по наклонным маршрутам, что позволяет поддерживать стабильный поток материала и уменьшить откат.

3. Порты и терминалы для навалочных грузов

Подходит для погрузки и разгрузки угля, руды, зерна и других сыпучих грузов на рамповых конвейерах, особенно там, где требуется надежная транспортировка при изменяющихся условиях нагрузки.

4. Сельское хозяйство и переработка зерна

Применяется для систем транспортировки зерна, удобрений и кормов. В зависимости от характеристик материала и угла транспортировки можно выбрать различную высоту и рисунок планок.

5. Химические заводы и заводы по производству удобрений

Предназначен для наклонной транспортировки гранулированных удобрений и химических материалов, обеспечивает стабильное тяговое усилие и снижает обратный поток материала при непрерывной работе.

6. Транспортировка материалов в мешках

Подходит для транспортировки мешков с цементом, мешков с удобрениями и других упакованных материалов по наклонным конвейерным линиям. Конструкция зажима помогает надежно удерживать пакеты во время транспортировки вверх.

Часто задаваемые вопросы

1. В чем разница между шевронной лентой и плоской конвейерной лентой?

Основное отличие – рифленая структура поверхности. Плоские конвейерные ленты обычно подходят для горизонтальной транспортировки или транспортировки под небольшим углом, тогда как материал может начать скользить при более крутых уклонах. В шевронном ремне YUFENG используются V-образные или «елочные» шипы для увеличения поверхностного сцепления, уменьшения отката материала и обеспечения стабильной наклонной транспортировки. В зависимости от характеристик материала, конструкции ленты и условий эксплуатации шевронные ленты можно использовать для транспортировки под углом примерно до 40°.

2. Какие модели шипов и варианты индивидуальной настройки доступны?

YUFENG поддерживает различные конфигурации шипов, включая Open V, Closed V, Y-тип, U-тип, «елочку», «рыбью кость» и Multi-V. Стандартная высота планок включает 5 мм, 15 мм, 17 мм, 25 мм и 32 мм, также доступны индивидуальные размеры. Ширина, толщина, геометрия шипов и характеристики резины ленты могут регулироваться в зависимости от транспортируемого материала, угла наклона и требований применения в горнодобывающей промышленности, портах, сельском хозяйстве и других отраслях.

3. Каков ожидаемый срок службы и требования к техническому обслуживанию?

При подходящих условиях эксплуатации и регулярном обслуживании цельновулканизированный шевронный ремень YUFENG может обеспечить более длительный срок службы, чем сопоставимые ремни с сегментными шипами. Регулярное техническое обслуживание в основном включает проверку износа планок, порезов и трещин на поверхности, проверку выравнивания ленты и поддержание соответствующего натяжения конвейера. Поскольку шипы вулканизированы за одно целое с телом ремня, риск отсоединения шипа снижается, что помогает свести к минимуму непредвиденные простои при обслуживании и замене.

4. Можете ли вы предоставить образцы и индивидуальные характеристики?

Да. YUFENG может предоставить образцы для проверки технических характеристик и поддерживает индивидуальную ширину, толщину, рисунок шипов, высоту шипов и состав резины. Клиенты могут указать угол транспортировки, тип материала, размеры ленты и условия эксплуатации, что позволяет нашей технической команде порекомендовать подходящую конфигурацию шевронной конвейерной ленты.

Связаться с ЮФЭН

Если вам нужен прочный шевронный ремень для горнодобывающей промышленности, карьеров, портов, сельского хозяйства или других наклонных конвейерных систем, свяжитесь с YUFENG для получения образцов продукции, технических характеристик и последних заводских предложений.
