Заводская резиновая элеваторная лента для тяжелых условий эксплуатации
ЮФЭН Резиновая лента подъемника, также известная как лента ковшового элеватора, представляет собой усиленную резиновую ленту, предназначенную для вертикальных подъемных систем, транспортирующих зерно, цемент, заполнитель, уголь, минералы и другие сыпучие материалы. Ремень служит непрерывным несущим элементом для ковшовых элеваторов и должен выдерживать многократный изгиб вокруг шкивов вместе с постоянным вертикальным натяжением.
ЮФЭН поставляет элеваторные ленты NN, EP и стального корда с различным удлинением, прочностью на разрыв и высотой подъема. Лента может поставляться с индивидуальными монтажными отверстиями для ковша, функциональными резиновыми смесями, усилением кромок, фиксированной длиной и предварительной перфорацией в соответствии с размерами элеватора и характеристиками ковша.
Классификация лифтовых лент по армированию каркаса
Резиновая лента подъемника NN
Нейлоновая ткань NN обеспечивает хорошую гибкость и ударопрочность при относительно экономичной конструкции. Он подходит для малых и средних ковшовых элеваторов, особенно для зерна и легких материалов, с высотой подъема примерно до 30 м.
Ремень подъемника из EP-резины
Ткань из полиэстера EP обеспечивает меньшее постоянное удлинение и лучшую устойчивость к влаге и плесени, чем обычные ткани на основе хлопка. Он подходит для средней высоты подъема примерно 30–80 м и широко используется для элеваторов цемента, песка, заполнителя и других сыпучих материалов.
Резиновая элеваторная лента со стальным кордом
Армирование стальным кордом обеспечивает очень высокую прочность на разрыв и чрезвычайно низкое удлинение для сложных задач вертикального подъема. Он подходит для лифтов большой грузоподъемности и сверхвысоких подъемных систем высотой примерно 80 м, где частая регулировка натяжения должна быть сведена к минимуму.
| Тип каркаса ремня | Основная характеристика | Применимые рабочие условия |
|---|---|---|
| Резиновая лента подъемника NN | Хорошая гибкость, экономичная конструкция, умеренное удлинение. | Низкая и средняя высота подъема, элеваторы для зерна и легких материалов |
| Ремень подъемника из EP-резины | Низкое постоянное удлинение, устойчивость к влаге и плесени. | Средняя высота подъема, элеваторы для цемента, песка и инертных материалов |
| Ремень лифта со стальным кордом | Очень низкое удлинение, высокая прочность на разрыв. | Сверхвысокая высота подъема и сверхмощные подъемники для минералов |
Технические характеристики и размеры лифтовой ленты
Уровень туши
ЮФЭН предлагает каркасы марок EP100–EP1000, NN100–NN800 и ST630–ST2000. Соответствующую марку следует выбирать в зависимости от высоты элеватора, нагрузки на ковш, плотности материала, скорости ленты и требуемой прочности на разрыв.
Ширина ремня
Доступная ширина ленты варьируется от примерно 300 мм до 1600 мм. Ширина ленты должна соответствовать размерам ковша, пропускной способности материала, ширине корпуса элеватора и конфигурации головного и хвостового шкивов.
Толщина крышки
Толщина защитной резины может варьироваться примерно от 3 до 10 мм в зависимости от истираемости материала, уровня удара и условий эксплуатации.

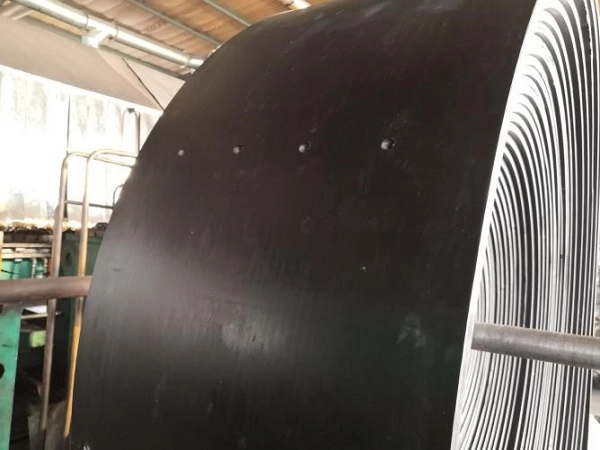

Монтажные отверстия ковша
ЮФЭН поддерживает пробивку отверстий на станках с ЧПУ с круглыми или квадратными отверстиями. Диаметр, расстояние и положение отверстий могут быть обработаны в соответствии с чертежом ковша, чтобы обеспечить точные точки крепления для ковшей элеватора.
Типы лифтовых лент для различных материалов и сред
Общий износостойкий подъемный ремень EP
В стандартной износостойкой элеваторной ленте используется покрытие из натурального или подходящего синтетического каучука для подъема сыпучих материалов. Подходит для цемента, песка, заполнителя и подобных материалов при нормальных температурных условиях, с типичным рабочим диапазоном от -20°C до +60°C.
Ремень элеватора пищевого зерна
В пищевых элеваторных лентах используются подходящие нетоксичные резиновые смеси со слабым запахом, предназначенные для обработки зерна. Они предназначены для риса, пшеницы, кукурузы и аналогичных сельскохозяйственных материалов, где важны очищаемость и применимые требования к контакту с пищевыми продуктами.
Огнестойкий антистатический подъемный ремень
В этой конфигурации используются огнестойкие и антистатические резиновые смеси для подземных горных работ, где требуются огнестойкость и рассеивание статического электричества. Применимые модели могут быть изготовлены в соответствии с требованиями безопасности угольной шахты MT/T668.
Устойчивый к высоким температурам элеваторный ремень
Термостойкая защитная резина на основе EPDM используется для работ с горячими материалами, такими как цементный клинкер. Подходящие конструкции могут выдерживать температуру материала примерно до 180°C в зависимости от фактических условий эксплуатации и состава ленты.
Масло- и коррозионностойкая элеваторная лента
Покровная резина на основе NBR обеспечивает лучшую стойкость к минеральному маслу, смазочным материалам и некоторым химическим средам. Эта конфигурация подходит для химических заводов и элеваторов сырья, где воздействие масел или агрессивных веществ может повлиять на обычные резиновые смеси.
Ремень подъемника со сверхвысоким подъемом из стального корда
Конструкция из металлокорда предназначена для высоких подъемных вышек и лифтов большой грузоподъемности. Его очень низкое удлинение и высокая прочность на разрыв помогают сохранять стабильность ленты при больших вертикальных подъемах и тяжелой постоянной нагрузке на ковш.
Монтаж ковша и структурная настройка
Выбор туши
Клиенты могут выбрать нейлоновую ткань NN, низкоэластичную полиэфирную ткань EP или оцинкованный стальной корд в соответствии с высотой элеватора, нагрузкой на ковш и требованиями к растяжению.

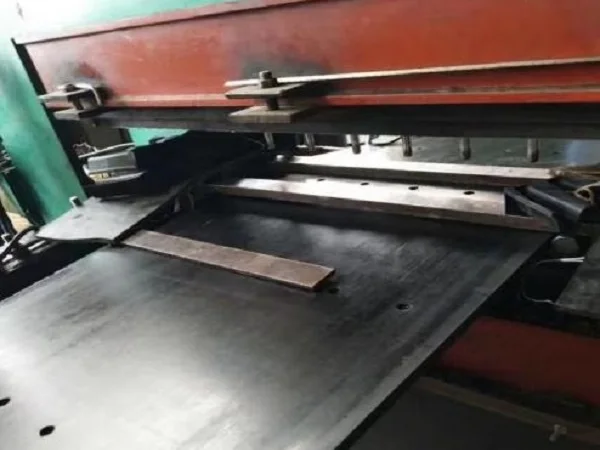

Настройка схемы отверстий
Круглые или квадратные монтажные отверстия ковша могут быть пробиты на станке с ЧПУ по чертежам заказчика. Диаметр отверстий, межосевое и продольное расстояние можно регулировать в соответствии с системой крепления ковша.
Конфигурация поверхности
Лента может поставляться с гладкой поверхностью или с выбранной противоскользящей поверхностью с рисунком в зависимости от конструкции лифта и требований к погрузочно-разгрузочным работам.
Функциональная резиновая смесь
Износостойкие, пищевые, огнестойкие, жаропрочные и маслостойкие резиновые смеси можно подобрать в зависимости от транспортируемого материала и условий эксплуатации.
Укрепление края
Утолщенная резина с защитой от разрывов может быть использована для повышения устойчивости к многократному изгибу и напряжению на кромках вокруг головного и хвостового шкивов.
Услуги фиксированной длины и предварительной перфорации
ЮФЭН может поставлять секции фиксированной длины вместе с предварительно перфорированными отверстиями для ковша, что позволяет подготовить готовую ленту в соответствии с установочными размерами элеватора перед отправкой.
Структура лифтовой ленты и производственный контроль
Высокопрочный каркас
Высокопрочные ткани NN и EP или высокопрочные оцинкованные стальные корды образуют основную растяжимую структуру ленты лифта. Каркас подбирается с учетом необходимой дистанции подъема и условий загрузки ковша.
Функциональная резиновая крышка
Натуральный каучук, NBR, EPDM и другие подходящие соединения могут быть выбраны с учетом требований к износу, температуре, маслу, контакту с пищевыми продуктами и огнестойкости.
Обезжиренная резина с высокой связкой
Специальная высокоадгезионная резина используется между армирующими слоями и покрытием для улучшения сцепления каркаса с резиной и уменьшения расслоения вокруг участков, подвергающихся многократному натяжению.
Армирование отверстий ковша
При тяжелых нагрузках ковша область вокруг монтажных отверстий может быть локально усилена дополнительной резиной, чтобы уменьшить растрескивание кромок и сохранить стабильность крепления болтов при номинальном натяжении.
Проверка сырья
Ткани, стальной корд и резиновые материалы отбираются на прочность на разрыв, удлинение и прочность на отслаивание перед подачей на производственную линию вулканизации. Материалы, не соответствующие требуемым критериям контроля, в производство не допускаются.
Характеристики подъемной ленты для вертикальной работы
| Элемент производительности | Стандартное требование | Стандарт тестирования |
|---|---|---|
| Удлинение при разрыве каркаса EP | ≥300% | ИСО 6259 |
| Межслойная прочность на отслаивание | ≥12 Н/мм | ИСО 2411 |
| Постоянное удлинение при номинальной нагрузке | ≤2,5% | DIN 22102 |
| Потери резины покрытия при истирании | ≤0,8 см³/1,61 км | ИСО 4649 |
| Сопротивление разрыву края дырокола | Отсутствие трещин при номинальном натяжении | Специализированные заводские испытания |
Фактическая производительность ленты зависит от сорта каркаса, ширины ленты, толщины покрытия, загрузки ковша, скорости ленты, высоты элеватора, диаметра шкива и условий эксплуатации. YUFENG может предоставить данные заводских испытаний для конкретного продукта в соответствии с выбранной конфигурацией.
Стандарты и сертификационная документация
Общие стандарты конвейерных лент
Резиновые подъемные ленты YUFENG производятся в соответствии с применимыми требованиями ISO 14890, DIN 22102 и GB/T 7984. Металлокордные конструкции могут быть изготовлены в соответствии с DIN 22131, где это применимо.
Требования к контакту с пищевыми продуктами
Материалы элеваторных лент, пригодные для пищевых продуктов, можно выбирать в соответствии с применимыми требованиями FDA и LFGB к контакту с пищевыми продуктами. Конкретная сертификация и документация зависят от выбранной рецептуры материала и рынка назначения.
Требования безопасности угольной шахты
Конфигурации огнестойких и антистатических элеваторных лент для подземных горных работ могут быть изготовлены в соответствии с требованиями MT/T668, при условии соблюдения конечной конфигурации продукта и применимого объема испытаний.
Доступная документация
В зависимости от заказанной конфигурации YUFENG может предоставить документацию по управлению качеством ISO9001, экспортную документацию CE, отчеты о характеристиках материалов SGS, документацию по безопасности при контакте с пищевыми продуктами, сертификаты огнестойкости угольной шахты и отчеты о заводских испытаниях продукции.
Сращивание и установка лифтового ремня
Сращивание горячей вулканизации
Горячая вулканизация рекомендуется для постоянных соединений лент лифтов. Концы ленты подготовлены в соответствии со структурой тканевого слоя или стального корда, при этом не повреждаются соседние монтажные отверстия ковша. Соответствующая обезжиренная резина с высокой адгезией помещается между слоями соединения с последующим контролируемым нагревом и давлением в специальном плоском вулканизаторе.
Механическое соединение крепежа
Специальные механические крепления лифтовых лент можно использовать для экстренного ремонта, где необходим быстрый монтаж. Этот метод подходит для временной или кратковременной эксплуатации и, как правило, не рекомендуется в качестве постоянного решения для лифтовых систем сверхвысокой грузоподъемности и тяжелых грузов.
Выбор шкива
Необходимо выбрать головной и хвостовой шкивы подходящего размера, чтобы уменьшить усталость ремня от повторных изгибов. Диаметр шкива должен соответствовать конструкции каркаса и характеристикам ремня.
Регулировка натяжения ремня
Систему натяжения элеватора следует отрегулировать в соответствии с выбранной конструкцией ремня и номинальными эксплуатационными требованиями. Правильное натяжение помогает поддерживать стабильное выравнивание ковша и уменьшает ненужные движения ленты.
Положение установки ковша
Монтажные отверстия ковша должны точно соответствовать размерам ковша элеватора. Условия подачи также следует контролировать, чтобы избежать прямого воздействия острых или негабаритных материалов на места установки ковша.
Соответствующие компоненты ковшового элеватора
Конвейерная лента серии
ЮФЭН может поставить тканевую конвейерную ленту, конвейерную ленту со стальным кордом, конвейерную ленту с рисунком и конвейерную ленту с грубым верхом для конвейерных систем, которые сочетают вертикальный подъем с горизонтальной транспортировкой материала.
Компоненты роликов и шкивов
Соответствующая продукция включает в себя натяжные ролики желоба, антикоррозионные ролики из полиэтилена высокой плотности и шкивы головки элеватора для соответствующих систем погрузочно-разгрузочных работ.
Резиновые аксессуары
Износостойкие резиновые листы, клеи для ремонта вулканизации и крепления для лифтовых лент доступны для установки, технического обслуживания и ремонта на месте.
Серия трубопроводов ПНД
Водопроводные трубы и земснаряды из полиэтилена высокой плотности могут поставляться для вспомогательной транспортировки жидкостей в горнодобывающих и промышленных проектах, требующих комбинированных закупок.
Пользовательская обработка
ЮФЭН может настроить ширину, толщину ленты, диаметр отверстий ковша, расстояние между отверстиями, фиксированную длину и состав функциональной резины в соответствии с чертежами элеватора и условиями эксплуатации.

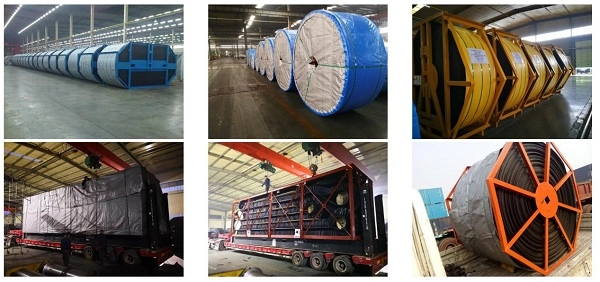

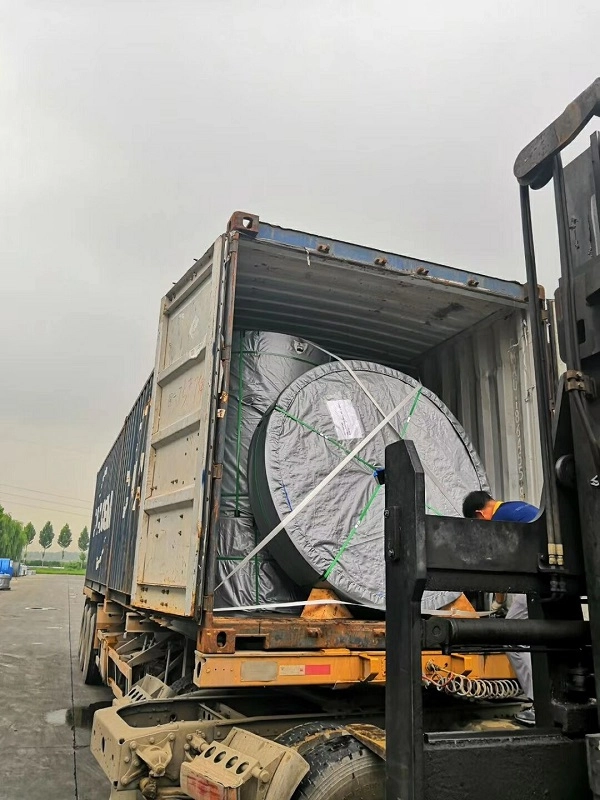

Упаковка и хранение лифтовой ленты
Рулоны узкой ширины
Лифтовые ленты шириной примерно 300–800 мм намотаны на прочные бумажные сердечники и защищены водонепроницаемой пластиковой пленкой и тканой внешней упаковкой.
Широкие рулоны стального корда
Тяжелые элеваторные ленты со стальным кордом шириной примерно 1000–1600 мм могут быть закреплены армированной стальной лентой, защитным брезентом и тяжелыми деревянными поддонами для транспортировки контейнеров.
Предварительно перфорированные секции ремня
Предварительно перфорированные секции, изготовленные по индивидуальному заказу, защищены отдельной пеной или амортизирующими материалами, чтобы уменьшить деформацию и повреждения вокруг монтажных отверстий ковша во время погрузочно-разгрузочных работ.
Требования к хранению
Ленты следует хранить в горизонтальном положении в сухом и вентилируемом складе с рекомендуемой высотой штабелирования не более 1,2 м. Следует избегать длительного воздействия прямых солнечных лучей, дождевой воды и химических растворителей, чтобы уменьшить старение резины и ухудшение качества материала.
Как выбрать правильный резиновый подъемный ремень
Подтвердите высоту и грузоподъемность лифта
Общая высота подъема и часовая пропускная способность материала являются первыми параметрами для выбора сорта туши. NN подходит для небольших лифтов, EP — для многих систем средней высоты, а стальной корд — для более высоких растягивающих нагрузок и сверхвысоких подъемных систем.
Подтвердите требования к отверстиям для ковша
Укажите диаметр монтажных отверстий ковша, расстояние между ними, количество и размеры чертежей, чтобы схема перфорации ремня могла точно соответствовать системе ковша.
Подтвердите материал и температуру
Тип материала, размер частиц, абразивность, воздействие масла, химический контакт и температура определяют подходящую рецептуру каучукового покрытия.
Подтвердите шкив и установочные размеры
Диаметры головного и хвостового шкивов, ширина ремня, размеры корпуса элеватора и механизм натяжения должны учитываться вместе, чтобы обеспечить подходящую работу ремня и характеристики изгиба.
Запросить предложение на резиновый элеваторный ремень
Для получения точного предложения укажите тип каркаса, ширину ленты, общую высоту элеватора, размер и расстояние между отверстиями ковша, тип материала, рабочую температуру, пропускную способность, общий объем заказа и порт назначения.
Технические инженеры YUFENG могут оценить подходящий сорт каркаса, толщину покрытия, конфигурацию перфорации ковша и состав функциональной резины в соответствии с полными условиями эксплуатации лифта.
Глобальная контактная информация ЮФЭН
Электронная почта
jayce@yuphengbelt.com
WhatsApp/WeChat/мобильный телефон
+86 15318787602
Адрес завода
Деревня Сягоу, ETDZ, Циндао, Шаньдун, Китай
- View as

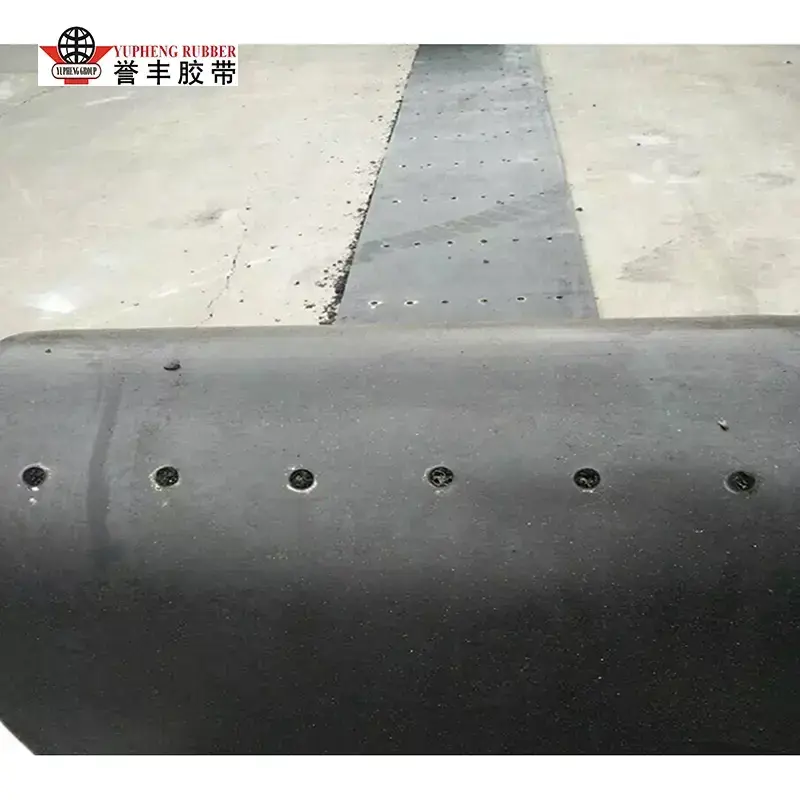

Жаростойкий ремень ковшового элеватора
Жаропрочная лента ковшового элеватора YUFENG предназначена для закрытых ковшовых элеваторов, перекачивающих горячие сыпучие материалы при температуре 120–175°C. Его двухслойная термобарьерная структура защищает тушу от лучистого тепла, уменьшая пригорание, расслоение и растрескивание в отверстиях для болтов. Доступный в тканевой версии и в версии со стальным кордом, он поддерживает средние и сверхвысокие подъемы, обеспечивая долговечность и стабильность работы.

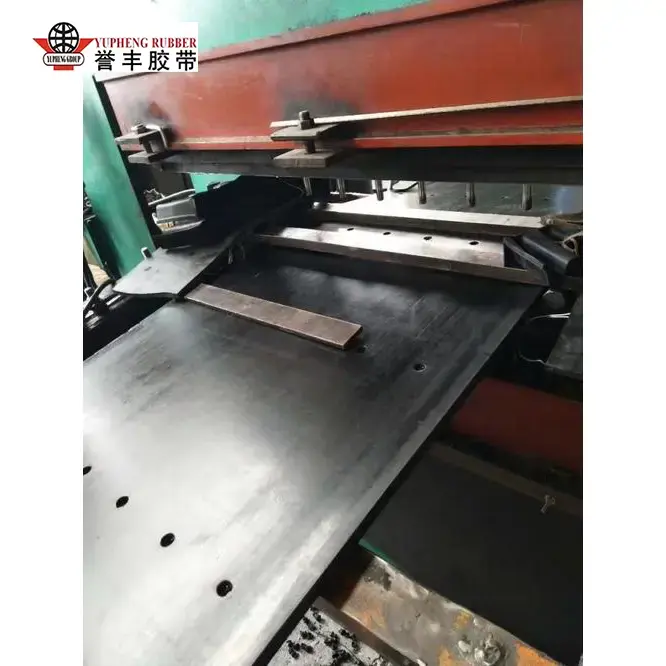

Тканевый ковшовый элеваторный ремень
Тканевый ремень ковшового элеватора YUFENG, предназначенный для эффективной вертикальной обработки материалов, представляет собой легкое и гибкое решение для систем ковшовых элеваторов средней и малой высоты. Его многослойный тканевый каркас и высокопрочная резиновая смесь, удерживающая болты, обеспечивают надежную работу на высоте подъема 0–60 м, что делает его пригодным для транспортировки зерна, химических порошков и мелких заполнителей. Также доступны изготовленные по индивидуальному заказу износостойкие, маслостойкие и низкотемпературные резиновые смеси.

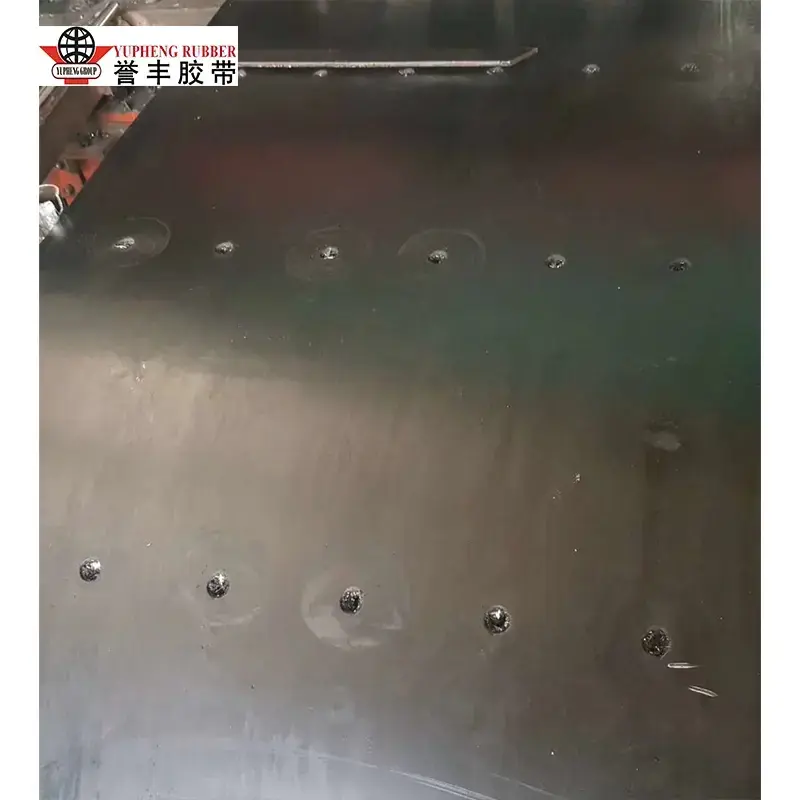

Ремень ковшового элеватора со стальным кордом
Лента ковшового элеватора со стальным кордом YUFENG обеспечивает сверхмалое удлинение, высокую прочность на разрыв и высокую поперечную жесткость для вертикальной транспортировки на большую высоту и в тяжелых условиях эксплуатации. Его плотно расположенный продольный каркас из стального корда обеспечивает стабильную работу на высоте подъема до 100 м, а термостойкие и огнестойкие резиновые смеси, изготовленные по индивидуальному заказу, отвечают требованиям требовательных применений в цементной, минеральной и зерновой промышленности.

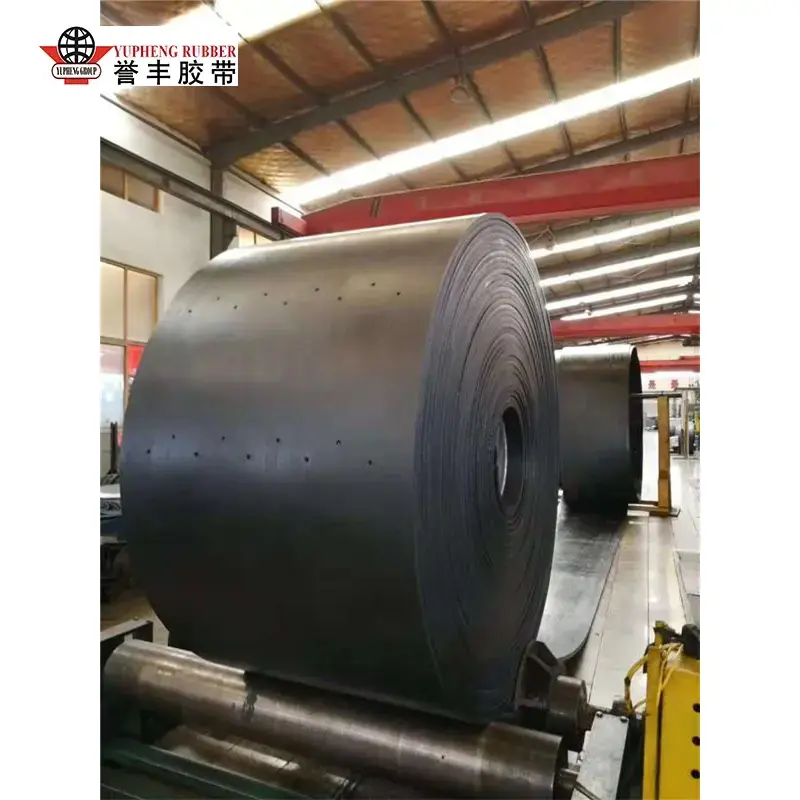

Общий лифтовой пояс
