Ведущий производитель натяжных рам конвейеров для горнодобывающей промышленности и систем погрузки-разгрузки сыпучих материалов

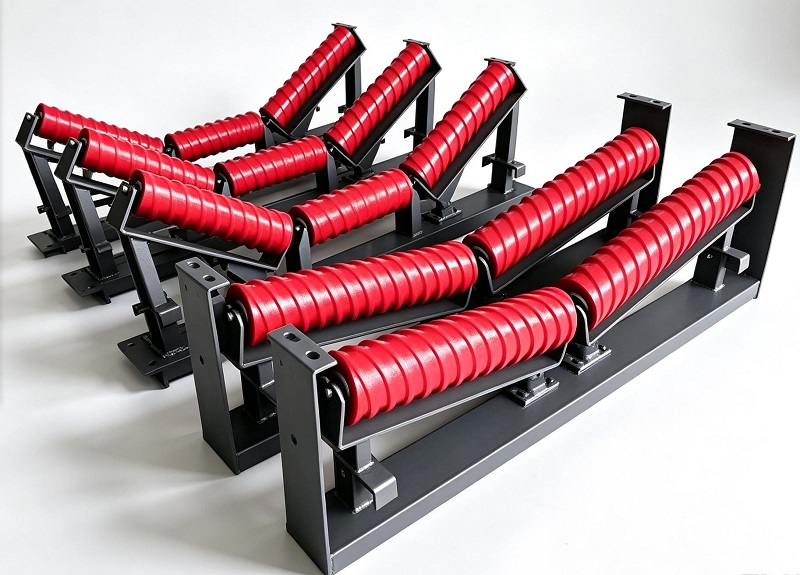

Натяжная рама конвейера — это опорная конструкция, используемая для установки и позиционирования конвейерных роликов в системах ленточных конвейеров. Он соединяет желобные, возвратные, ударные и самовыравнивающиеся натяжные ролики с конструкцией конвейера, гарантируя, что ролики сохраняют правильное выравнивание и обеспечивают стабильную поддержку беговой ленты.
Во время непрерывной транспортировки на направляющую раму приходится вес сыпучих материалов, натяжение ленты и ударные силы, возникающие в точках погрузки. Неправильно спроектированная рама может привести к перекосу роликов, проблемам с отслеживанием ремня, неравномерному износу и непредвиденным простоям. Поэтому выбор надежной опорной конструкции имеет важное значение для повышения устойчивости конвейерной системы.
YUFENG производит полную серию натяжных рам в соответствии с требованиями TD75, DT II(A), CEMA и ISO. Используя высококачественную сталь Q235/Q355, прецизионные сварочные процессы и дополнительную антикоррозионную обработку, рамы YUFENG широко применяются в горнодобывающей промышленности, карьерах, цементе, электростанциях, портах и проектах по перевалке сыпучих материалов.
Различные типы рам для разных секций конвейера
Разные секции конвейера требуют разных несущих конструкций. YUFENG предлагает несколько конструкций рам в зависимости от положения установки, условий нагрузки и требований к окружающей среде.
Натяжная рама желоба
Лотковая натяжная рама в основном устанавливается на несущей стороне ленточных конвейеров. Трехроликовая конструкция образует желобную форму, которая поддерживает сыпучие материалы и увеличивает производительность транспортировки. Стандартные углы желоба включают 20°, 30°, 35° и 45°.
Этот тип обычно используется на угольных шахтах, агрегатных заводах, цементных заводах и в системах транспортировки сыпучих материалов, где требуется непрерывная поддержка материалов.
Возвратная натяжная рама
Возвратная направляющая рама устанавливается на обратной стороне конвейерных систем для поддержки пустой ленты после выгрузки материала. Его простая конструкция обеспечивает достаточную жесткость, обеспечивая при этом удобную замену роликов и регулярный осмотр.
Поскольку возвратные секции несут меньшую нагрузку по сравнению с несущими, обычно выбирают облегченные конструкции, чтобы снизить общий вес конструкции конвейера.

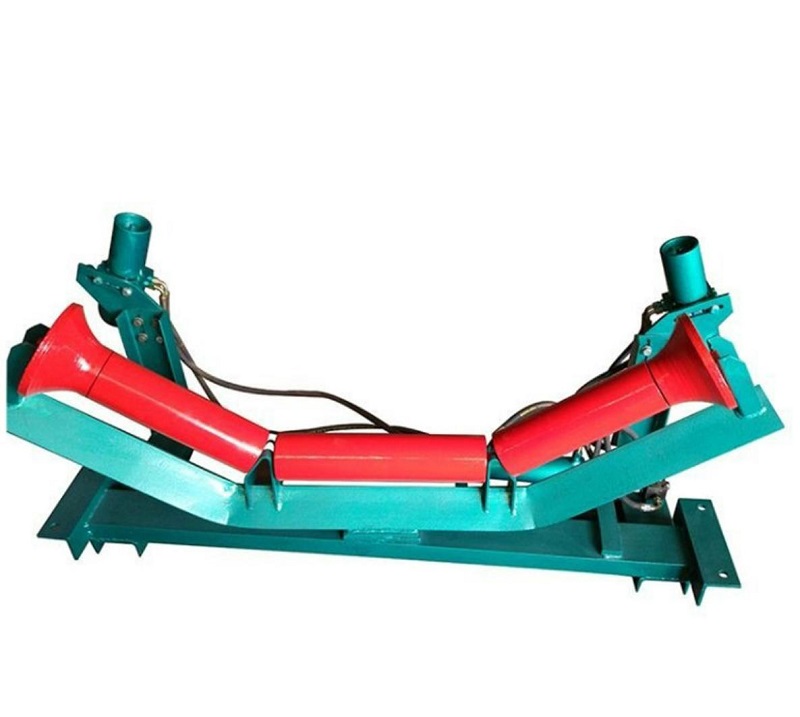

Самовыравнивающаяся натяжная рама
Самовыравнивающаяся натяжная рама предназначена для корректировки отклонения ремня во время работы. Когда движение ремня отклоняется от центральной линии, вращающийся опорный механизм создает направляющую силу, помогающую восстановить нормальное движение ремня.
Он подходит для конвейеров дальнего следования, перегрузочных пунктов и мест, где часто происходит смещение ленты.

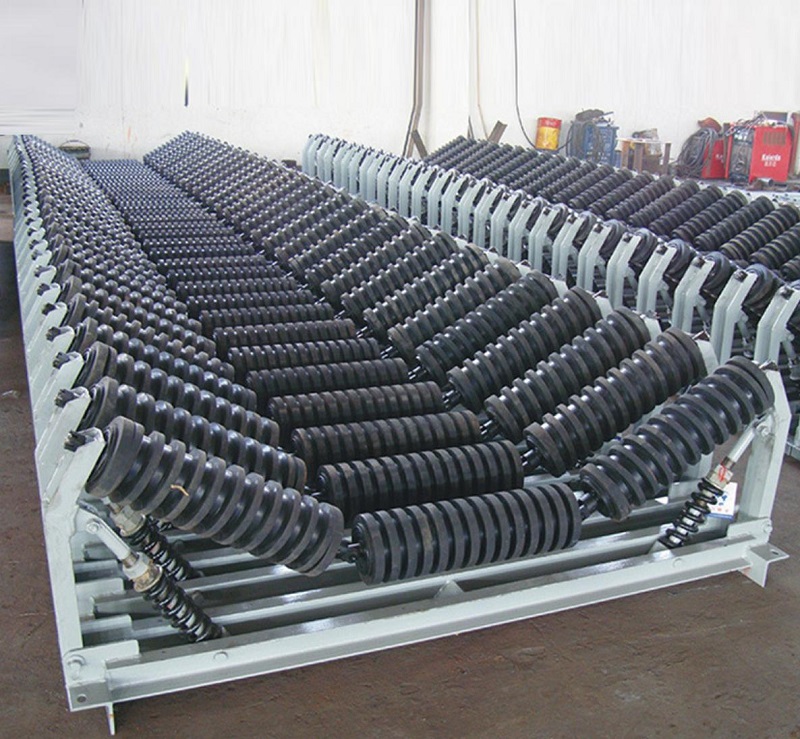

Ударная натяжная рама
Рама ударного натяжного ролика имеет усиленную стальную конструкцию для зон, подверженных сильным ударам материалов. Обычно он устанавливается в точках подачи, где на конвейерную ленту падает крупногабаритная руда, уголь или заполнители.
Усиленная конструкция вместе с ударными роликами поглощает удары нагрузки и снижает риск деформации в тяжелых условиях.
Подвесная рама H-типа
Подвесная направляющая рама H-типа использует подвесной метод установки, не требуя традиционного монтажа на фундаменте. Его модульная конструкция упрощает настройку и установку в ограниченном пространстве.
Он обычно используется в подземных горных туннелях, мобильных конвейерах и на объектах, где важна гибкость установки.
Оцинкованная натяжная рама
Для работы на открытом воздухе или в агрессивных средах компания YUFENG предлагает горячеоцинкованные натяжные рамы. Оцинкованная поверхность повышает устойчивость к ржавчине и помогает продлить срок службы в прибрежных портах, на химических заводах и на открытых складах.
01
Выбор в зависимости от условий работы конвейера
Выбор правильной натяжной рамы конвейера зависит от нескольких факторов, включая ширину ленты, вес материала, уровень удара, длину конвейера и условия установки.
При стандартной транспортировке сыпучих материалов желобчатые направляющие рамы обеспечивают стабильную опору. Для тяжелых горнодобывающих работ с крупными кусковыми материалами в зонах нагрузки рекомендуется использовать усиленные ударные рамы, чтобы выдерживать внезапные ударные нагрузки.
Системы транспортировки на большие расстояния обычно требуют самовыравнивающихся рам через определенные промежутки времени, чтобы уменьшить отклонение ленты. Для прибрежных или химически агрессивных сред гальваническая обработка помогает улучшить коррозионную стойкость и снизить требования к техническому обслуживанию.
02
Техническая структура и пользовательские опции
Натяжная рама конвейера YUFENG может быть изготовлена по индивидуальному заказу в соответствии с чертежами заказчика, спецификациями конвейера и условиями проекта. Доступны различные структурные конфигурации для соответствия различным конструкциям конвейеров.
Материал рамы можно выбрать из углеродистой стали Q235 для стандартных применений или из высокопрочной стали Q355 для тяжелых конвейерных систем. Обработка поверхности включает электростатическую окраску и горячее цинкование в соответствии с экологическими требованиями.
Клиенты могут настроить угол желоба, монтажные размеры, высоту рамы, расположение отверстий и методы установки. Дополнительные принадлежности, такие как промежуточные валы, пружинные зажимы и высокопрочные болты, также могут поставляться вместе.
03
Преимущества производительности натяжной рамы YUFENG
Натяжная рама конвейера YUFENG ориентирована на структурную надежность, точность размеров и долгосрочную эксплуатационную стабильность. Каждая рама спроектирована таким образом, чтобы снизить требования к техническому обслуживанию конвейера и обеспечить непрерывную транспортировку материала в различных условиях работы.
Прочная конструкция и надежная сварка
Компания YUFENG использует сертифицированные стальные материалы Q235 и Q355 для производства рам натяжных роликов. По сравнению с низкокачественными тонкостенными материалами высокопрочная сталь обеспечивает лучшую устойчивость к деформации при больших нагрузках и ударных условиях.
Профессиональные сварочные процессы обеспечивают равномерные сварочные швы и стабильную прочность конструкции. Проверка сварки выполняется перед доставкой, чтобы снизить риски, вызванные неполной сваркой, трещинами или структурной деформацией.
Точное положение установки ролика
Точность установки направляющих рам напрямую влияет на работу конвейерной ленты. YUFENG контролирует монтажные размеры и положения отверстий в соответствии со спецификациями TD75, DT II(A) и CEMA.
Точное позиционирование помогает роликам поддерживать правильное выравнивание, уменьшая неравномерный износ роликов, отклонение ремня и дополнительное рабочее сопротивление.
Гибкая защита поверхности
В разных средах требуются разные методы защиты от коррозии. На стандартные рамы можно наносить распыляемое покрытие с высокой адгезией, а для наружных, прибрежных и химически агрессивных условий доступна обработка горячим цинкованием.
Обработка поверхности повышает устойчивость к ржавчине и помогает поддерживать стабильные характеристики в течение длительной эксплуатации.
Простота обслуживания
Стандартизированная конструкция рам YUFENG обеспечивает удобную установку и замену роликов. Операторы могут выполнять плановое техническое обслуживание без сложной модификации конструкции конвейера.
Модульные конструкции, такие как подвесные рамы типа H, обеспечивают дополнительную гибкость при использовании под землей и в ограниченном пространстве.
Совместимые компоненты конвейерной системы
Натяжная рама конвейера YUFENG может сочетаться с различными компонентами конвейера, включая желобные ролики, возвратные ролики, ударные ролики, очистители лент, ударные платформы и конвейерные ленты.
Такая совместимость помогает клиентам приобретать полные компоненты конвейерной системы у одного поставщика и упрощает управление проектами.
Руководство по установке и вводу в эксплуатацию
Правильная установка рамы важна для достижения стабильной работы конвейера. YUFENG рекомендует перед эксплуатацией оборудования проверить положение установки, выравнивание и условия крепления.
ШАГ 01
Установка фиксированной рамы
Для рам желоба и возвратных направляющих установите раму на конвейерную балку и затяните все высокопрочные болты. Рамы, установленные на одной и той же секции конвейера, должны оставаться параллельными и выровнены по центральной линии конвейера.
После фиксации рамы установите натяжные ролики и проверьте, вращаются ли ролики плавно, без чрезмерного сопротивления.
ШАГ 02
Установка самовыравнивающейся рамы
Самовыравнивающиеся рамы следует устанавливать через соответствующие интервалы в соответствии с требованиями конструкции конвейера. Поворотный механизм должен оставаться гибким и не должен блокироваться во время установки.
После ввода в эксплуатацию проверьте работу ремня и убедитесь, что функция самокоррекции работает правильно.
ШАГ 03
Установка ударной рамы
Рамы ударных натяжных роликов следует устанавливать в точках подачи материала, где падающие материалы создают сильную ударную силу. В зависимости от фактических условий нагрузки могут потребоваться усиленные методы крепления.
Перед работой проверьте, остается ли рама прямой и не деформированной.
ШАГ 04
Плановый осмотр
Регулярный осмотр должен включать проверку сварочных швов, болтов, состояния покрытия поверхности и возможных деформаций. Ослабленные болты следует немедленно затянуть, а поврежденные рамы следует вовремя отремонтировать или заменить.

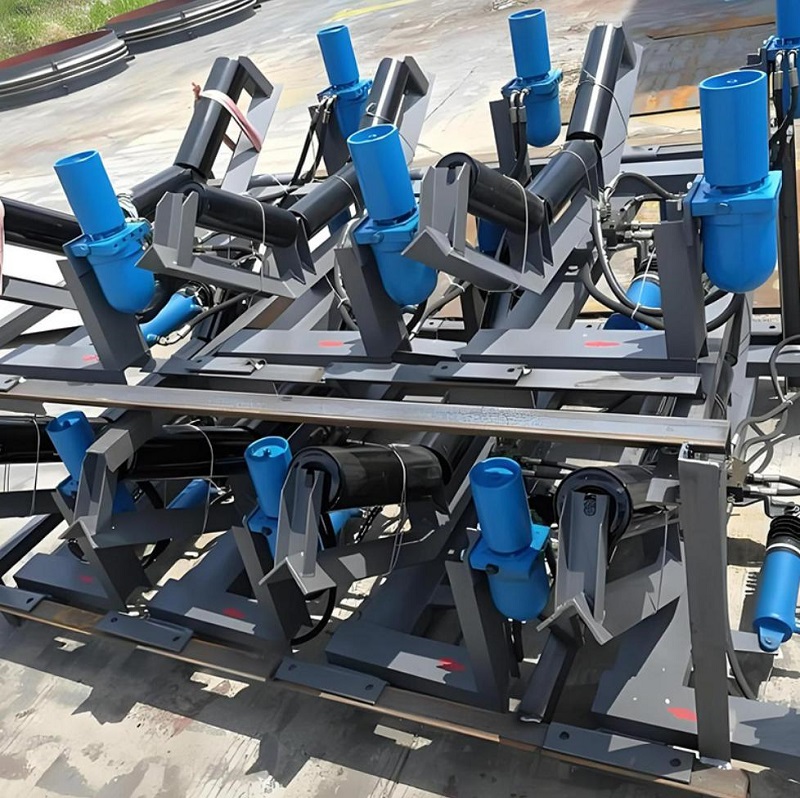

Подходящие продукты для конвейерных систем
YUFENG предоставляет интегрированные вспомогательные продукты для проектов по транспортировке сыпучих материалов, помогая клиентам создавать комплексные конвейерные решения.
Конвейерные роликовые продукты
Вспомогательная продукция включает в себя желобные натяжные ролики, возвратные натяжные ролики, ударные натяжные ролики, спиральные самоочищающиеся натяжные ролики, возвратные натяжные ролики с резиновыми дисками и самовыравнивающиеся натяжные ролики.
Конвейерные аксессуары
YUFENG поставляет конвейерные ударные платформы, очистители лент, резиновые юбки, износостойкие резиновые листы и другие аксессуары для улучшения производительности конвейеров.
Комплексные решения для конвейерных лент
Доступные конвейерные ленты включают конвейерные ленты из ткани EP, конвейерные ленты со стальным кордом, ленты из цельного тканого материала из ПВХ/ПВГ для шахт и ленты с шевронными перегородками.
Выбор материала и контроль качества
Качество материала напрямую влияет на срок службы и безопасность опорных конструкций конвейеров. YUFENG выбирает надежные материалы и выполняет процедуры проверки перед отправкой.
Стальной материал
В основных рамах используется углеродистая сталь Q235B для стандартных применений и высокопрочная низколегированная сталь Q355B для тяжелых конвейерных проектов, требующих более высокой грузоподъемности.
Обработка поверхности
Доступные варианты обработки поверхности включают электростатическую окраску распылением эпоксидной смолы и горячее цинкование. Клиенты могут выбрать подходящую защиту в соответствии с операционной средой.
Крепеж и сварочные материалы
Для надежной сборки используются высокопрочные болты класса 8,8, пружинные шайбы и противораскручивающиеся гайки. Сварочные материалы выбираются в соответствии с требованиями к основному металлу для обеспечения прочности конструкции.
Каждая производственная партия проходит внешний контроль, измерение размеров и проверку качества сварки. Изделия с деформациями, отсутствующими сварными швами или отклонениями размеров бракуются до поставки.
Стандарты и сертификаты
Натяжная рама конвейера YUFENG изготовлена в соответствии с признанными стандартами конвейерного оборудования, включая проектные спецификации GB/T10595-2017, TD75 и DT II(A). Продукты также разрабатываются с учетом международных требований к конвейерам CEMA и ISO.
Для международных проектов YUFENG может предоставить сертификацию управления качеством ISO9001: 2015, сертификацию CE, отчеты об инспекциях SGS и другую техническую документацию в соответствии с требованиями заказчика.
04
Технические показатели эффективности
| Элемент производительности | Стандартное требование | Тестовая основа |
|---|---|---|
| Допустимый прогиб рамы при номинальной нагрузке | ≤1/1000 диапазона | Заводское испытание статической нагрузкой |
| Качество сварного шва | Отсутствие трещин, неполного проникновения или шлаковых включений. | Визуальный и ультразвуковой точечный контроль |
| Толщина слоя горячего цинкования | ≥65 мкм | Магнитный толщиномер |
| Допуск положения монтажного отверстия | ±1,5 мм | Проверка размеров |
Упаковка и хранение
YUFENG использует подходящие методы упаковки для защиты рам во время международных перевозок.
Рамы стандартного количества комплектуются стальными полосами, укладываются на прочные деревянные поддоны и покрываются водонепроницаемой полиэтиленовой пленкой. Рамы, изготовленные по индивидуальному заказу мелкосерийными партиями, упаковываются в фанерные деревянные ящики для предотвращения деформации при столкновении.
При хранении продукция должна храниться в сухих и вентилируемых складских помещениях. Следует избегать длительного воздействия на открытом воздухе без водонепроницаемой защиты, чтобы предотвратить повреждение покрытия и коррозию стали.
05
Как получить быстрое предложение
Чтобы порекомендовать правильную модель натяжной рамы конвейера и предоставить точное предложение, клиенты должны указать ширину конвейерной ленты, требуемый тип рамы, угол желоба, требования к обработке поверхности и среду применения.
Дополнительная информация, включая добычу полезных ископаемых, порт, цемент или подземное применение, количество заказа и порт назначения, поможет инженерам YUFENG выбрать подходящую конструкцию и предоставить эффективное ценовое решение.
Часто задаваемые вопросы
Как выбрать правильный тип рамы натяжного ролика?
Выбор зависит от секции конвейера, загрузки материала, уровня воздействия и рабочей среды. Лотковые рамы используются для перевозки секций, возвратные рамы поддерживают пустые ленты, а ударные рамы рекомендуются для зон погрузки.
Может ли компания YUFENG изготовить натяжные рамы по чертежам?
Да. YUFENG может настроить размеры рамы, монтажные отверстия, методы установки и обработку поверхности в соответствии с чертежами заказчика и требованиями конвейера.
Какие материалы используются для изготовления направляющих рам YUFENG?
В стандартных рамах используется углеродистая сталь Q235, а для тяжелых условий эксплуатации доступна высокопрочная сталь Q355. Защита поверхности может включать окраску распылением или горячее цинкование.
Совместимы ли рамы YUFENG с конвейерными системами CEMA?
Да. YUFENG проектирует опорные рамы в соответствии с требованиями TD75, DT II(A), CEMA и соответствующих требований к конвейерным системам для международного применения.
Какие сертификаты может предоставить YUFENG?
YUFENG может предоставить отчеты об инспекциях ISO9001: 2015, CE, SGS и соответствующую техническую документацию в соответствии с требованиями проекта. Продукты также производятся в соответствии со стандартами CEMA и могут соответствовать проектным требованиям MSHA и TUV.
Глобальная контактная информация YUFENG
Компания YUFENG предоставляет профессиональную техническую поддержку и услуги по глобальному экспорту для решений по раме натяжных роликов конвейера, индивидуальных компонентов конвейера и комплексных систем обработки сыпучих материалов.
Электронная почта: jayce@yuphengbelt.com
WhatsApp/WeChat/мобильный телефон: +86 15318787602
Адрес завода:Деревня Сягоу, ETDZ, Циндао, Шаньдун, Китай
YUFENG приглашает горнодобывающие компании, дистрибьюторов конвейерного оборудования, инженерных подрядчиков и промышленных партнеров по всему миру связаться с нами для получения индивидуальных конвейерных решений и заводских расценок.
