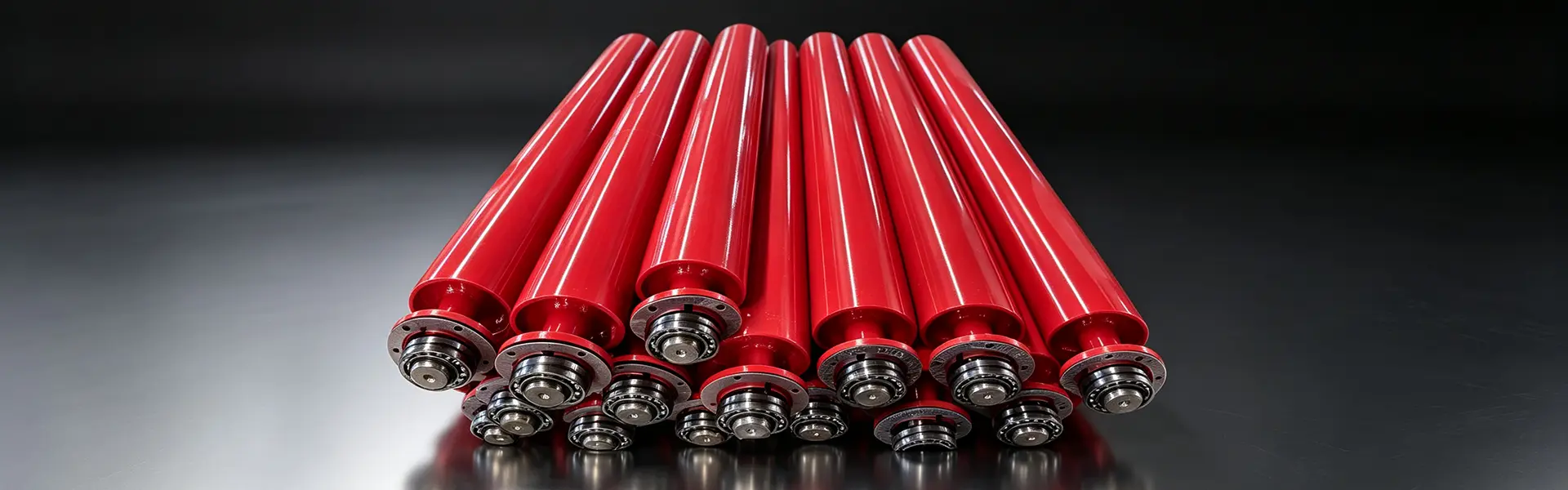

Прямые поставки с завода ударных натяжных роликов для горнодобывающих и карьерных конвейерных систем
ЮФЭН Ударный натяжной ролик, также известный как буферный натяжной ролик или амортизирующий конвейерный ролик, устанавливается в точках подачи и вырубки ленточных конвейеров для поглощения ударов, возникающих при падении сыпучих материалов на конвейерную ленту. Ролик сочетает в себе стальной корпус или корпус из полиэтилена высокой плотности с эластичными резиновыми или полиуретановыми буферными компонентами для распределения ударных сил и снижения концентрированной нагрузки на конвейерную ленту и опорную конструкцию.
ЮФЭН предлагает сегментированные резиновые кольца, цельное полиуретановое покрытие, HDPE, противоударные, оцинкованные и огнестойкие антистатические ударные ролики для горнодобывающей промышленности, цемента, заполнителей, портовых, химических и угольных систем. Диаметр ролика, материал буфера, толщина резинового кольца, твердость, конструкция уплотнения и конфигурация подшипника могут быть выбраны в зависимости от ширины ленты, размера кусков материала, высоты падения и рабочей среды.
Типы по структуре буфера

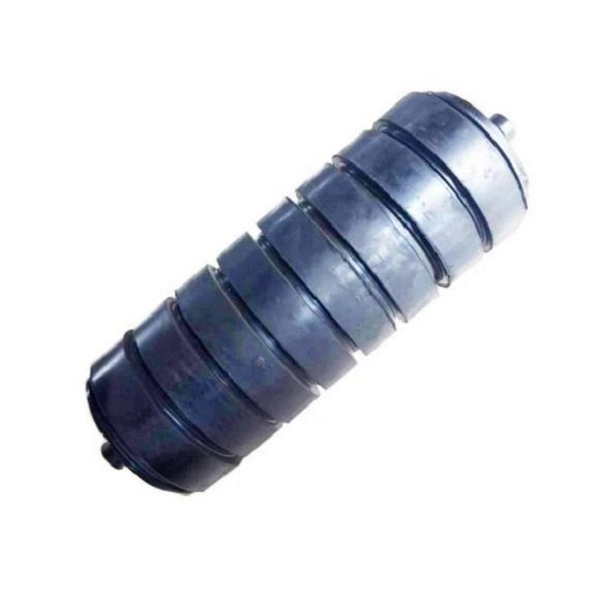

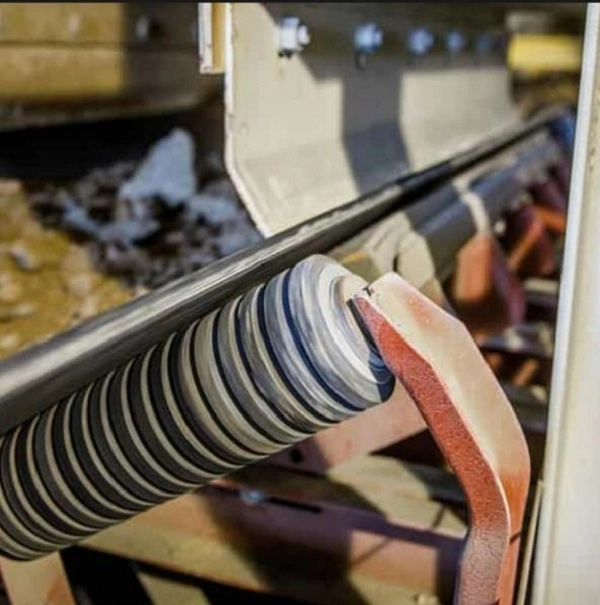

Сегментированный ударный натяжной ролик с резиновым кольцом
Ударный ролик с сегментными резиновыми кольцами состоит из нескольких независимых эластичных резиновых колец, расположенных вокруг корпуса катка. Конструкция с раздельными кольцами позволяет заменять отдельное поврежденное кольцо без необходимости замены всего катка, что делает его пригодным для обычных шахтных, карьерных и погрузочных станций со средней нагрузкой.
Интегральный ударный натяжной ролик с запаздыванием из полиуретана
Встроенные ударные ролики из полиуретана имеют сплошной буферный слой из полиуретана вокруг ролика. Цельная конструкция уменьшает смещение кольца и обеспечивает износостойкость при работе с большими кусками материала, большой высотой падения и повторяющимися сильными ударами.
Ударный натяжной ролик с корпусом из ПЭВП
Ударные натяжные ролики из ПЭВП используют пластиковый корпус ролика с подходящей буферной структурой для работы в агрессивных средах. Его неметаллическая поверхность позволяет избежать обычной ржавчины стали и может использоваться для прибрежных портов, химических заводов и других погрузочных зон, подверженных воздействию соленого тумана или влаги.
| Тип ролика | Основная характеристика | Применимые рабочие условия |
|---|---|---|
| Сегментированный ударный натяжной ролик с резиновым кольцом | Высокая амортизация и сменные отдельные кольца. | Общие шахтные и карьерные точки погрузки средней ударной нагрузки |
| Интегральный ударный натяжной ролик с запаздыванием из полиуретана | Износостойкий цельный буферный слой со стабильным позиционированием | Зоны загрузки высокопадающих и тяжелых кусковых материалов |
| Ударный натяжной ролик с корпусом из ПЭВП | Не ржавеет и устойчив к выбранным агрессивным средам. | Прибрежные порты и погрузочные площадки химических заводов |
Конфигурации для различных секций конвейера
Сегментированный натяжной ролик с резиновым кольцом
Несколько независимых резиновых колец обеспечивают распределенную упругую амортизацию в точке погрузки. Когда кольцо повреждается или изнашивается, конструкция сменного кольца может упростить техническое обслуживание по сравнению с заменой всего узла ролика.
Встроенный ударный натяжной ролик из полиуретана
Сплошной внешний слой из полиуретана обеспечивает равномерную поверхность, амортизирующую удары, и подходит для материалов с крупными кусками, которые создают повторяющиеся концентрированные удары. Цельная конструкция позволяет избежать бокового смещения, которое может возникнуть при использовании отдельных колец.

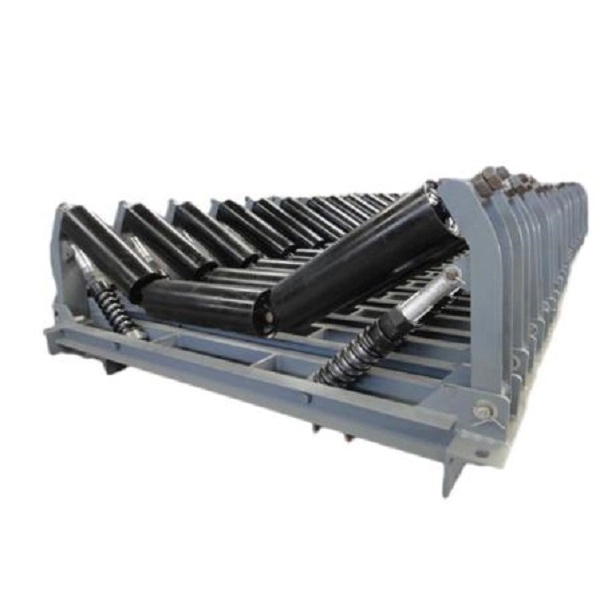

Группа натяжных роликов с ударным механизмом
Ударная система с тремя роликами под углом 30°, 35° или 45° увеличивает поддерживаемую площадь ленты, распределяя при этом ударную нагрузку материала по нескольким положениям роликов. Подходит для широких и тяжелых конвейерных лент, перекачивающих большие объемы сыпучих материалов.
Ударный натяжной ролик из горячеоцинкованной стали
Поверхность из оцинкованной стали обеспечивает дополнительную защиту от коррозии на открытых и влажных погрузочных площадках. Его можно использовать на открытых складах, агрегатных заводах и в других местах, где каток подвергается воздействию атмосферной влаги.
Антикоррозийный натяжной ролик HDPE
Оболочка из полиэтилена высокой плотности предотвращает появление ржавчины на металлической поверхности и может быть выбрана там, где солевой туман, влажность или некоторые химические среды могут повлиять на обычные стальные ролики. Он подходит для прибрежных причалов и станций погрузки химических материалов.
Огнестойкий антистатический ударный натяжной ролик
Эта конфигурация сочетает в себе проводящий буферный материал с огнезащитными свойствами для соответствующих подземных погрузочных зон угольных шахт. Конкретные ролики и поддерживающая система должны выбираться в соответствии с действующими требованиями безопасности шахты.
Технические характеристики
Диаметр ролика
ЮФЭН предлагает стандартные наружные диаметры ударных натяжных роликов 76, 89, 108, 114, 133, 168, 194 и 219 мм. При выборе диаметра следует учитывать ширину ленты, скорость ленты, ударную нагрузку и конструкцию рамы конвейера.
Соответствующая ширина конвейерной ленты
Серия роликов может быть адаптирована к конвейерной ленте шириной примерно 500–2400 мм. Длина роликов, размеры вала и расположение буферов могут быть настроены в соответствии с конструкцией конвейера.
Толщина и твердость буферного кольца
Толщину и твердость резиновых или полиуретановых буферных компонентов можно регулировать в зависимости от размера кусков материала, высоты падения и ожидаемой интенсивности удара.
Совместимость рамы конвейера
Ударные натяжные ролики YUFENG можно настроить для конвейерных рам типа DTII, TD75 и CEMA. Существующие чертежи рамы или размеры роликов могут быть предоставлены для замены и согласования с проектом.
Поглощение ударов и конструкция роликов
Эластичный буферный слой
Буферный слой из резины или полиуретана обеспечивает упругую деформацию при падении сыпучего материала на ленту, уменьшая прямую передачу энергии удара на каркас ленты и опорную конструкцию.
Распределенная поддержка воздействия
Использование нескольких ударных роликов по зоне загрузки распределяет силу удара, а не концентрирует всю нагрузку в одной точке. Количество и расстояние между роликами следует определять в зависимости от веса материала, высоты падения и конструкции конвейера.
Концентричность ролика
Точная обработка трубы и вала помогает поддерживать стабильное вращение роликов при больших нагрузках. YUFENG указывает концентричность корпуса ролика ≤0,5 мм для указанной стандартной конфигурации.
Защита подшипников
Многоступенчатые лабиринтные и резиновые контактные системы уплотнений позволяют защитить полость подшипника от пыли, воды и загрязнения материала в процессе эксплуатации на станциях наливного налива.
Параметры настройки
Буферный материал
ЮФЭН предлагает буферные кольца из натурального каучука, цельные полиуретановые слои и конструкции на основе HDPE в соответствии с требованиями к ударам, износу и коррозии.
Материал корпуса ролика
Доступны варианты корпуса из углеродистой стали Q235 и нержавеющей стали 304. Конфигурации оболочки из полиэтилена высокой плотности также могут быть выбраны для сред, чувствительных к коррозии.
Обработка поверхности
Для стальных корпусов роликов доступны электростатическое покрытие и горячее цинкование, а внешние конструкции из полиуретана или резины могут поставляться в соответствии с выбранной ударной конфигурацией.
Система уплотнений
Двойные или тройные конструкции лабиринтных уплотнений из композитного нейлона могут быть оснащены резиновыми контактными уплотнениями для улучшения защиты от пыли и воды вокруг узла подшипника.
Конфигурация подшипника
В соответствии с требованиями непрерывной эксплуатации и спецификациями заказчика можно выбрать отечественные высокоточные подшипники или импортные подшипники SKF/FAG с зазором C3.
Специальная экологическая конфигурация
В зависимости от требуемых условий работы для холодных регионов и подземных горных работ могут быть выбраны низкотемпературные или огнестойкие антистатические буферные материалы.
Материалы и контроль качества
Роликовая оболочка
В стандартных стальных ударных натяжных роликах используется высокочастотная стальная труба ERW Q235, а в моделях из полиэтилена высокой плотности используется материал из чистого полиэтилена высокой плотности. Размеры корпуса и толщина стенки могут быть подобраны в соответствии с указанной ударной нагрузкой.
Роликовый вал
В валу используется цельная холоднотянутая круглая сталь 45# стандартной конфигурации, обеспечивающая устойчивость к изгибу при повторяющихся ударных и радиальных нагрузках.
Буферный материал
Высокоэластичный натуральный каучук или износостойкий полиуретан выбираются в соответствии с требуемыми характеристиками амортизации и истирания.
Несущий
Радиальные шарикоподшипники с зазором C3 обеспечивают вращающуюся опору узла роликов. Выбор подшипника влияет на сопротивление качению, выделение тепла и срок службы.
Уплотнительные компоненты
Лабиринтные кольца из высокопрочного нейлона и уплотнения из нитрилового каучука, устойчивые к атмосферным воздействиям, помогают защитить полость подшипника от пыли и влаги.
Входной контроль материалов
Перед поступлением в сборочный цех стальные трубы, валы, подшипники и буферные материалы отбираются на предмет применимых свойств вращения, размеров, старения и ударных воздействий.
Показатели эффективности
| Элемент производительности | Стандартное требование | Стандарт тестирования |
|---|---|---|
| Коэффициент сопротивления вращению | ≤0,008 | ИСО 15365 |
| Степень защиты от пыли и воды | IP65 | Стандарт IP-тестирования |
| Срок службы при номинальной нагрузке | ≥30 000 рабочих часов | Заводское испытание на ускоренное старение |
| Концентричность оболочки ролика | ≤0,5 мм | Тест циферблатного индикатора |
| Потери от истирания резинового буферного кольца | ≤1,0 см³/1,61 км | ИСО 4649 |
| Подшипник против старения | ≥500 ч испытание на высокотемпературное старение | Внутренний лабораторный тест |
Фактическое поглощение ударов, срок службы и грузоподъемность зависят от диаметра роликов, материала буфера, твердости, ширины ленты, размера кусков материала, высоты падения, скорости транспортировки и условий эксплуатации.

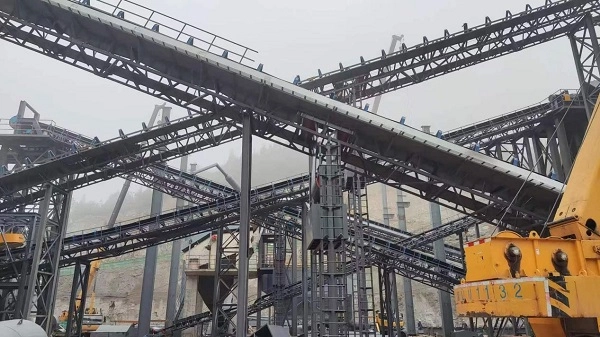

Установка и замена
Установка новой подающей рамки
Опорная рама ударного ролика фиксируется в расчетном положении заглушки. Оба конца вала ролика совмещены с опорными кронштейнами и зафиксированы указанными штифтами или болтами. Перед вводом конвейера в эксплуатацию вся группа должна свободно вращаться.
Расположение группы ударных натяжителей
Для точек питания дробилок с высоким падением давления на расстоянии примерно 5 м от зоны загрузки можно разместить от трех до пяти групп ударных роликов для распределения концентрированного воздействия материала. Точное расположение должно определяться в соответствии с конструкцией конвейера.
Замена буферного кольца
В конфигурациях с сегментными резиновыми кольцами поврежденное отдельное буферное кольцо можно заменить, если это позволяет конструкция ролика. Если трубка ролика, вал или подшипник повреждены, следует заменить весь узел ролика.
Безопасность во время замены
Перед обслуживанием натяжного ролика необходимо остановить конвейер и отключить его от источника питания. После установки перед повторным запуском оборудования следует проверить вращение ролика, блокировку вала и выравнивание ремня.
Приложения по условиям загрузки
Точки питания дробилки

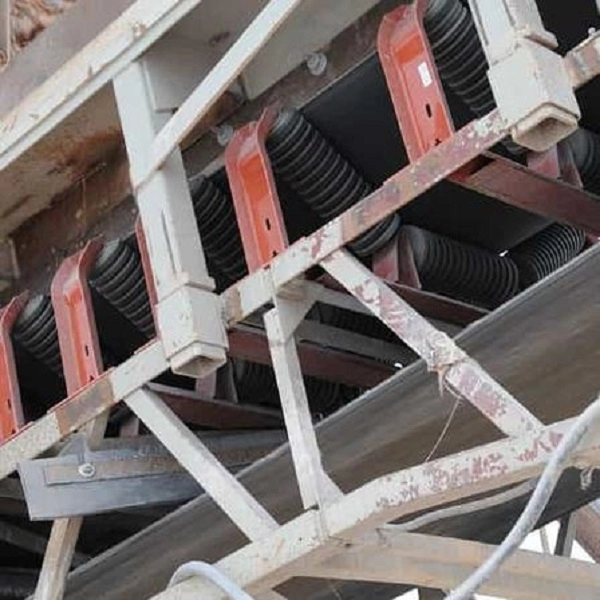

Ударные натяжные ролики обычно устанавливаются ниже точек разгрузки дробилки, где крупные камни или руда могут упасть со значительной высоты и оказать сосредоточенное воздействие на конвейерную ленту.

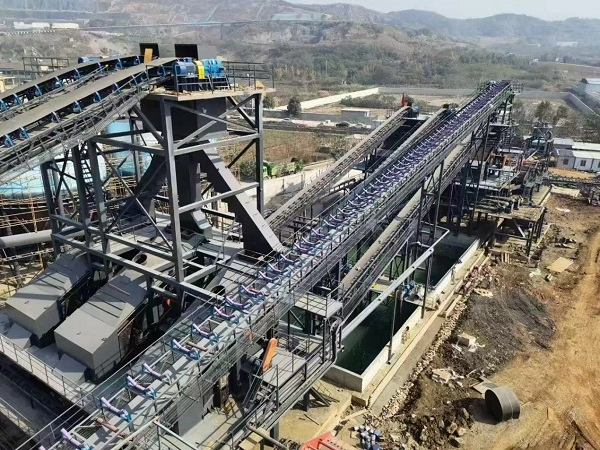

Горное дело и разработки карьеров
Сегментированные ударные ролики из резины и полиуретана можно выбрать для систем транспортировки руды, заполнителя и камня в зависимости от размера кусков материала, высоты загрузки и мощности конвейера.
Цементно-агрегатные заводы
Группы ударных роликов могут поддерживать секции конвейеров, принимающие известняк, клинкер, гравий и другие сыпучие материалы от дробильно-сортировочного оборудования.
Прибрежные и химические зоны погрузки
Ударные натяжные ролики из полиэтилена высокой плотности можно рассматривать в тех случаях, когда солевой туман, влажность или некоторые химические среды создают риск коррозии для обычных стальных компонентов.
Подземная добыча
Для подземных точек погрузки, где конвейерная система должна соответствовать соответствующим требованиям безопасности в шахтах, могут поставляться применимые огнестойкие и антистатические конфигурации ударных роликов.
Стандарты и документация по качеству
Стандарты конвейерной отрасли
Ударные натяжные ролики YUFENG производятся с учетом требований CEMA, GB/T10595 и ISO15365 к конвейерному оборудованию и характеристикам роликов.
Требования безопасности
Ролики для подземных горных работ могут быть сконфигурированы в соответствии с требованиями безопасности угольных шахт. Соответствующая сертификация зависит от конкретной структуры продукта и требований проекта.
Экспортная документация
Доступная документация может включать сертификат управления качеством ISO9001, экспортную документацию CE, отчеты о проверке сырья SGS, документы по испытаниям на безопасность угольных шахт, а также отчеты о заводских испытаниях на ударопрочность и срок службы в соответствии с конфигурацией продукта.
Подходящие продукты для конвейерных систем
Конвейерная лента серии
ЮФЭН может поставить тканевую конвейерную ленту, конвейерную ленту со стальным кордом, конвейерную ленту с боковыми стенками, конвейерную ленту для труб, конвейерную ленту с рисунком и конвейерную ленту с грубым верхом для комплексных систем обработки сыпучих материалов.
Другие конвейерные ролики
Опорные ролики включают натяжные ролики для желоба, возвратные натяжные ролики, самовыравнивающиеся натяжные ролики и соответствующие опорные кронштейны для различных секций конвейера.
Резиновые аксессуары
Для установки и обслуживания могут поставляться износостойкие резиновые листы, резиновые плинтусы конвейера, клеи для ремонта вулканизации и комплекты заплат.
Серия трубопроводов ПНД
Водопроводные трубы из ПЭВП и земснаряды из ПЭВП могут поставляться для вспомогательной транспортировки воды и шлама в горнодобывающих и промышленных проектах.
Пользовательская обработка
Диаметр ролика, толщина стенки корпуса, буферная твердость, размеры резинового кольца и конструкция уплотнения могут быть отрегулированы в соответствии с рабочими чертежами заказчика и условиями воздействия.
Упаковка и хранение
Ударные ролики малого диаметра
Ударные катки диаметром 76, 89 и 108 мм могут быть связаны стальной проволокой, снабжены защитными колпачками на обоих концах вала и упакованы в прочные деревянные ящики для транспортировки.
Большие тяжелые ударные катки
Ударные катки диаметром 168, 194 и 219 мм могут быть установлены на деревянных поддонах, защищенных полиэтиленовой пленкой и закрепленных для уменьшения повреждения поверхности и ее смещения при транспортировке контейнера.
Ударные ролики HDPE
Ударные ролики из ПЭВП можно отделить пеной или другими амортизирующими материалами, чтобы предотвратить столкновения и повреждение поверхности во время погрузки и разгрузки.
Требования к хранению
Ударные катки следует хранить горизонтально на поддонах с высотой штабеля не более 1,2 м. Резиновые и полиуретановые буферные компоненты следует защищать от длительного воздействия прямых солнечных лучей, высоких температур, дождевой воды и других условий, которые могут ускорить старение материала.
Как выбрать правильный ударный натяжной ролик
Высота падения материала
Высота падения материала является важным параметром, поскольку чем больше расстояние падения, тем больше энергия удара. Материал буфера и расположение ударных роликов следует выбирать в соответствии с фактической высотой загрузки.
Размер куска материала
Материалы с крупными и острыми кусками требуют более сильного поглощения ударов и могут лучше подходить для ударных структур из полиуретана или армированной резины, чем стандартные катки.
Ширина конвейерной ленты
Укажите ширину конвейерной ленты и существующие размеры рамы, чтобы можно было правильно подобрать длину, диаметр, конфигурацию вала и опорную конструкцию роликов.
Рабочая среда
При выборе углеродистой стали, оцинкованной стали, нержавеющей стали, полиэтилена высокой плотности или специальных буферных материалов следует учитывать влажность, солевой туман, химическое воздействие, установку на открытом воздухе и температуру.
Требуемый метод обслуживания
Сегментированные конструкции резиновых колец можно рассматривать там, где предпочтительны сменные буферные кольца, тогда как цельные конфигурации из полиуретана могут быть более подходящими, когда требуется непрерывный износостойкий внешний слой.
Запросить цену на ударный натяжной ролик
Требуемые технические параметры
Для получения точного заводского предложения укажите соответствующую ширину конвейерной ленты, внешний диаметр ролика, тип ударного ролика, высоту падения материала, размер кусков материала, рабочую среду, общий объем заказа и целевой порт доставки.
Технические инженеры YUFENG могут оценить подходящий диаметр ролика, материал корпуса, конструкцию буфера, подшипник, систему уплотнений и опорную раму в соответствии с условиями нагрузки.
Глобальная контактная информация ЮФЭН
Электронная почта
jayce@yuphengbelt.com
WhatsApp/WeChat/мобильный телефон
+86 15318787602
Адрес завода
Деревня Сягоу, ETDZ, Циндао, Шаньдун, Китай
- View as

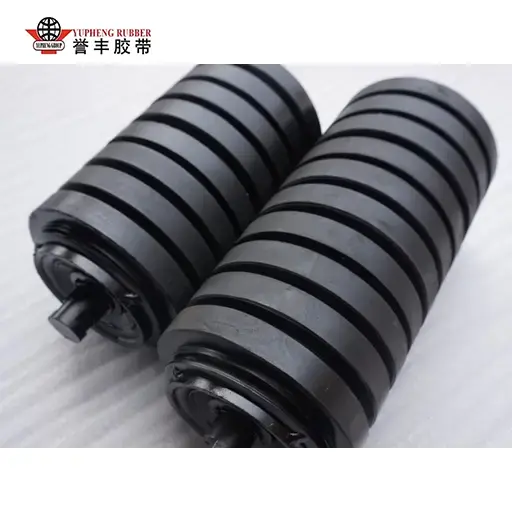

Ударный натяжной ролик с резиновым кольцом
Защищая конвейерные ленты от ударов тяжелых материалов, ударный натяжной ролик YUFENG с резиновыми кольцами использует сегментированные эластичные резиновые кольца для поглощения ударов и более равномерного распределения давления в зоне загрузки. Трехслойное лабиринтное уплотнение помогает защитить подшипники от пыли и воды, а надежная работа при температуре от -30°C до +80°C делает его пригодным для угольных, карьерных, цементных, энергетических и портовых конвейеров, перекачивающих сыпучие материалы с большой высотой падения.

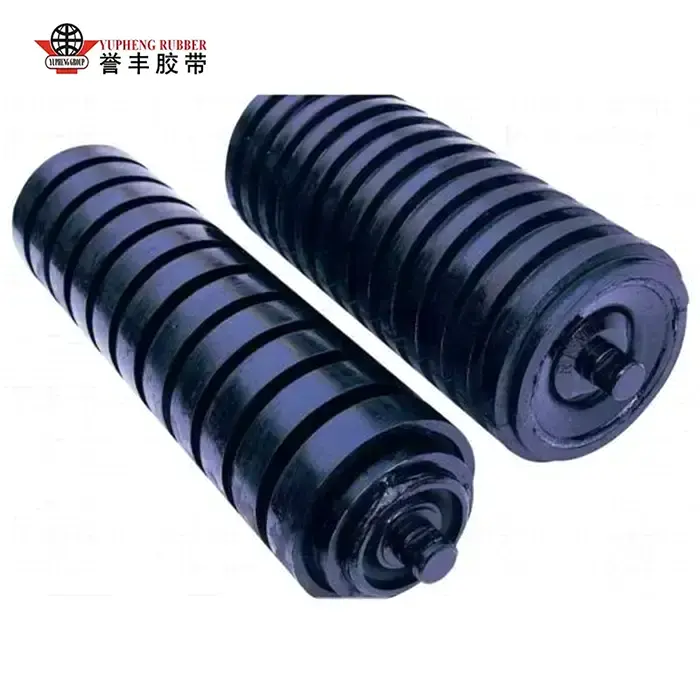

Ударный натяжной ролик для тяжелых условий эксплуатации
