Ударный натяжной ролик с резиновым кольцом

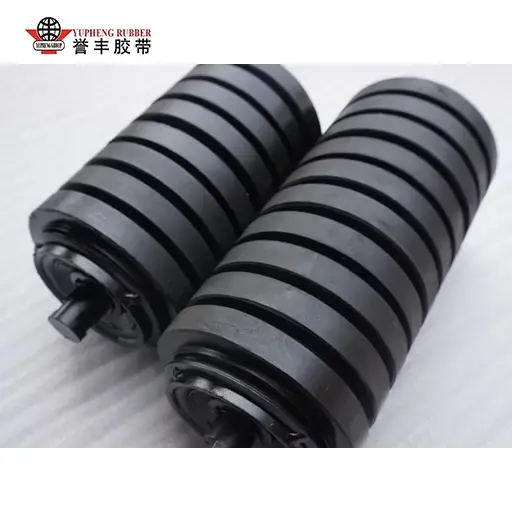

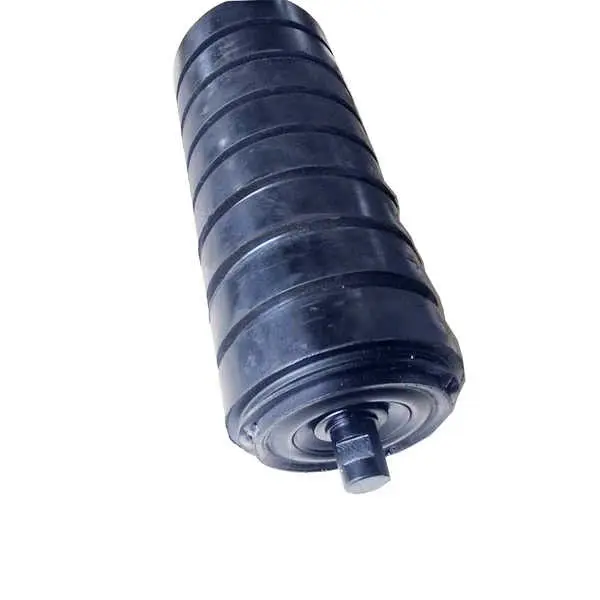

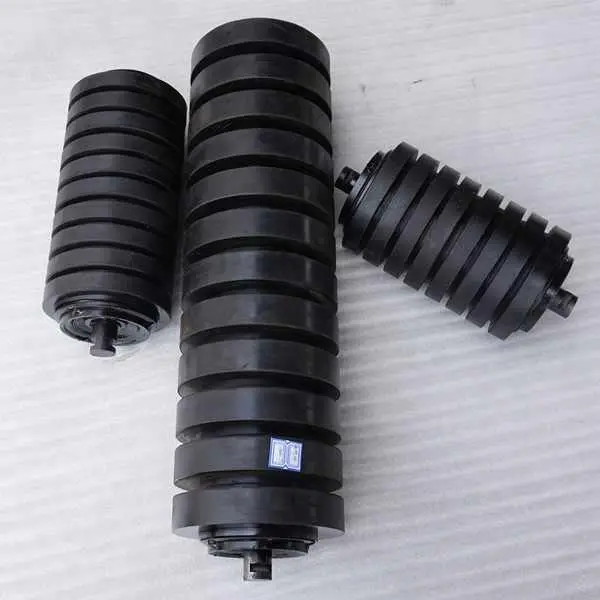

Ударный натяжной ролик YUFENG с резиновым кольцом представляет собой специальный компонент буферного конвейера, независимо разработанный и серийно производимый на нашем заводе, специально оптимизированный для высокоударных секций загрузочного желоба, где кусковая руда, уголь и камень падают вертикально. В отличие от традиционных ударных роликов из гладкой стали, которые передают всю силу падения непосредственно на конвейерную ленту, в этом ролике на равном расстоянии установлены толстые эластичные резиновые кольца на бесшовном стальном корпусе ролика. Сегментированные резиновые подушки эластично деформируются при сильном ударе, распределяя концентрированное давление на широкую площадь контакта, устраняя локальные скачки напряжения, которые вызывают проколы ремня и продольный разрыв. Он служит важной подходящей деталью для линий транспортировки тяжелых грузов с большой высотой падения, полностью заполняя пробел в производительности обычных стальных натяжных роликов, не имеющих амортизирующей способности.

Материалы и производство

Все сырье для производства натяжных роликов с резиновым кольцом YUFENG проходит строгий входной контроль у квалифицированных поставщиков. Корпус катка изготовлен из утолщенной бесшовной углеродистой стали Q235 с полной горячей оцинковкой для повышения устойчивости к мутной воде, щелочному пеплу и прибрежному соляному туману. Буферные кольца изготовлены из смеси резины NR/SBR с твердостью 65±5 по Шору А, что обеспечивает упругую амортизацию, износостойкость и устойчивость к длительной деформации при многократных ударах.

Материал резинового кольца и защита от ударов

В сегментированных резиновых кольцах используется смесь резины NR/SBR с твердостью 65±5 по Шору А для поглощения повторяющихся ударов падающих материалов. Их эластичная структура помогает распределять концентрированные нагрузки по поверхности ленты, снижая риск проколов, разрывов и необратимой деформации во время непрерывных погрузочных операций.

Уплотнение роликов и защита подшипников

Сплошной стальной вал 45# обработан на станке с ЧПУ и оснащен радиальными шарикоподшипниками с зазором C3, заполненными высокотемпературной литиевой смазкой. Трехканальные нейлоновые лабиринтные уплотнения и двойные внешние резиновые пылезащитные кольца создают многочисленные защитные барьеры от минеральной пыли, мутной воды и влаги.

Заводская проверка и контроль качества

Перед поставкой каждый готовый натяжной ролик проходит калибровку соосности, испытания на сопротивление вращению, моделирование уплотнения в мутной воде и повторные испытания на ударную усталость. Эти процедуры помогают проверить структурную стабильность и надежность вращения перед отправкой продукции на промышленную погрузку.

Данные полевых испытаний и сравнение проблем отрасли

Компания YUFENG провела шесть месяцев непрерывного наблюдения за полями в карьерах, подземных угольных шахтах и ​​на линиях транспортировки цементного сырья. Ударные натяжные ролики с резиновым кольцом сравнивались с обычными ударными натяжными роликами из гладкой стали в аналогичных условиях с высоким падением сыпучего материала.

Характеристики поглощения ударов

Полевые записи показали, что сегментированная резиновая кольцевая конструкция поглощает более 60% измеренной энергии удара, помогая уменьшить прямую передачу удара от крупных кусковых материалов на конвейерную ленту и натяжную раму.

Результаты по защите и техническому обслуживанию ремней

В течение шестимесячного периода отслеживания на протестированных конвейерных линиях было зафиксировано на 72 % меньше случаев проколов и разрывов ленты, на 35 % более длительный цикл обслуживания ленты и на 65 % меньше времени простоя при обслуживании зоны погрузки по сравнению с предыдущим рабочим состоянием.

Сравнение производительности

Реальные примеры применения промышленных проектов

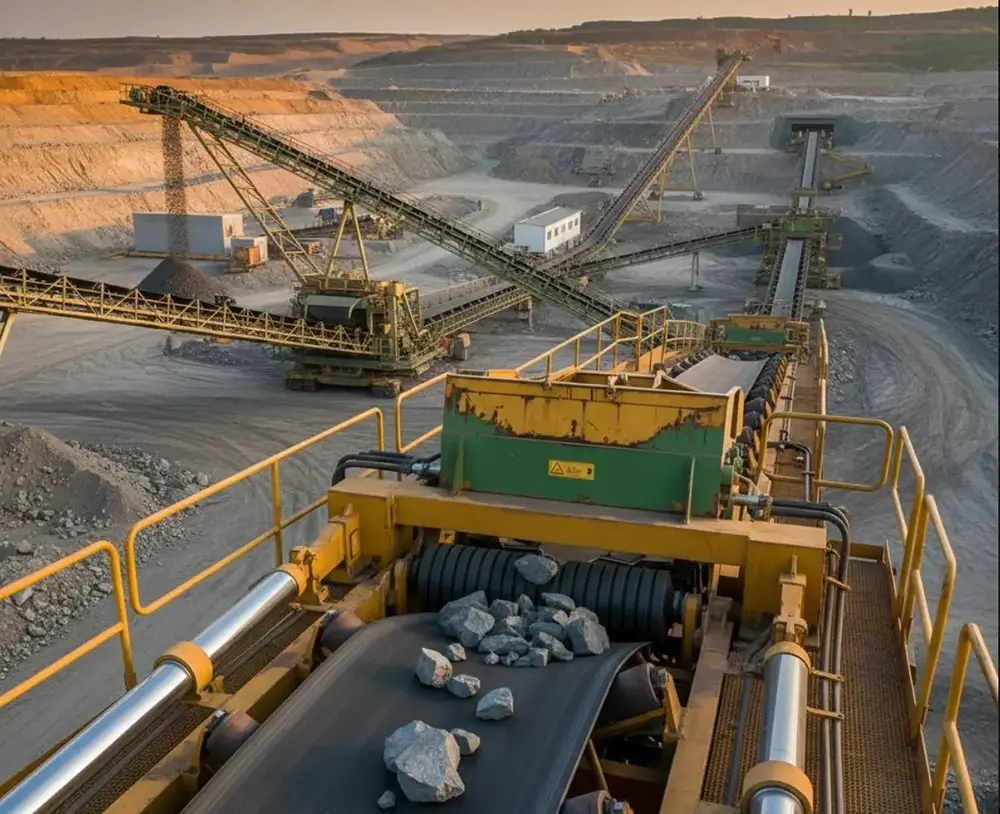

Проект погрузки железной руды открытым способом

В проекте по добыче железной руды открытым способом во Внутренней Монголии обычные стальные ударные ролики ранее были установлены под 4-метровым спускным желобом. Крупные куски руды часто приводили к проколам конвейерной ленты и необходимости неоднократного ремонта. После модернизации зоны погрузки с помощью ударных натяжных роликов с резиновым кольцом YUFENG количество проколов ремня существенно сократилось, а еженедельное техническое обслуживание было прекращено. Зарегистрированные ежемесячные затраты на ремонт и приобретение ремней снизились на 61%.

Линии передачи цемента и сыпучих материалов

Ударные натяжные ролики YUFENG с резиновыми кольцами также подходят для транспортировки цементного сырья, разгрузки камня и систем подачи угля, где крупные или нестандартные материалы создают концентрированное воздействие в точках перегрузки. Эластичные кольца помогают защитить ремень, а герметичная конструкция роликов обеспечивает стабильную работу в пыльных промышленных условиях.

Поддержка проверки проекта

YUFENG может предоставить спецификации продукции, записи заводских проверок, фотографии установки и имеющуюся документацию по эксплуатации для поддержки технической оценки клиента, выбора оборудования и участия в тендерах по проекту.

Полные параметры спецификации продукта

Почему стоит выбрать продукцию фабрики YUFENG

Интегрированные производственные возможности

YUFENG самостоятельно контролирует ключевые производственные процессы, включая обработку роликовых труб, формование резиновых колец, сборку подшипников и проверку готовой продукции. Этот интегрированный рабочий процесс помогает поддерживать одинаковые размеры, качество установки резиновых колец и общую производительность сборки для различных производственных партий.

Целенаправленное решение проблем с зоной загрузки

Наш ударный натяжной ролик с резиновым кольцом предназначен для перевалочных пунктов, где падение угля, руды, заполнителя и других сыпучих материалов может привести к проколу ремня, его разрыву и чрезмерной вибрации. Эластичные резиновые кольца смягчают удары, а многоступенчатая уплотнительная конструкция защищает подшипниковый узел, помогая сократить перерывы в обслуживании и частоту замены.

Прямое обслуживание на заводе и поддержка проектов

YUFENG обеспечивает прямые цены с завода, технические консультации, индивидуальные чертежи и поддержку образцов. Перед отправкой изделия, изготовленные по индивидуальному заказу, могут быть оценены с помощью испытаний на удар и герметичность, а крупные объемы заказов планируются в зависимости от производственных мощностей для обеспечения стабильной реализации проекта.

Часто задаваемые вопросы

В1: В чем основная разница между ударными натяжными роликами с резиновым кольцом и обычными ударными натяжными роликами из гладкой стали?

Основное отличие заключается в конструкции амортизации. Гладкие стальные натяжные ролики передают удар падающего груза непосредственно на конвейерную ленту, а в ударных натяжных роликах YUFENG с резиновыми кольцами используются сегментированные эластичные резиновые кольца для поглощения и распределения энергии удара. Это делает их особенно подходящими для точек погрузки с большой высотой падения, перекачивающих крупнокусковые материалы.

В2: Какие услуги по настройке доступны?

Мы поддерживаем настройку диаметра ролика, эффективной длины, толщины резинового кольца и расстояния. Специальные опции, такие как резиновые кольца из EPDM, усиленные конструкции и компоненты роликов из нержавеющей стали, также доступны для применения в условиях высоких температур, коррозии или прибрежных условий.

В3: Какое ежедневное обслуживание требуется?

Регулярное техническое обслуживание в основном включает проверку резиновых колец на наличие трещин или чрезмерного износа, а также проверку плавности вращения каждого ролика. Регулярный осмотр рамы, уплотнительных компонентов и состояния подшипников может помочь выявить потенциальные неисправности до того, как они повлияют на работу конвейера.

Запросить заводское предложение

Если вам нужны ударные буферные натяжные ролики для загрузочных желобов с высокой высотой падения, свяжитесь с YUFENG для получения образцов продукции, индивидуальных спецификаций, технических чертежей и прямых предложений от завода. Наша команда инженеров может порекомендовать подходящую конфигурацию резиновых колец в соответствии с размером вашего материала, высотой падения, шириной ленты и условиями эксплуатации.
