Натяжной ролик с прямым возвратом на заводе для конвейерных систем для тяжелых условий эксплуатации

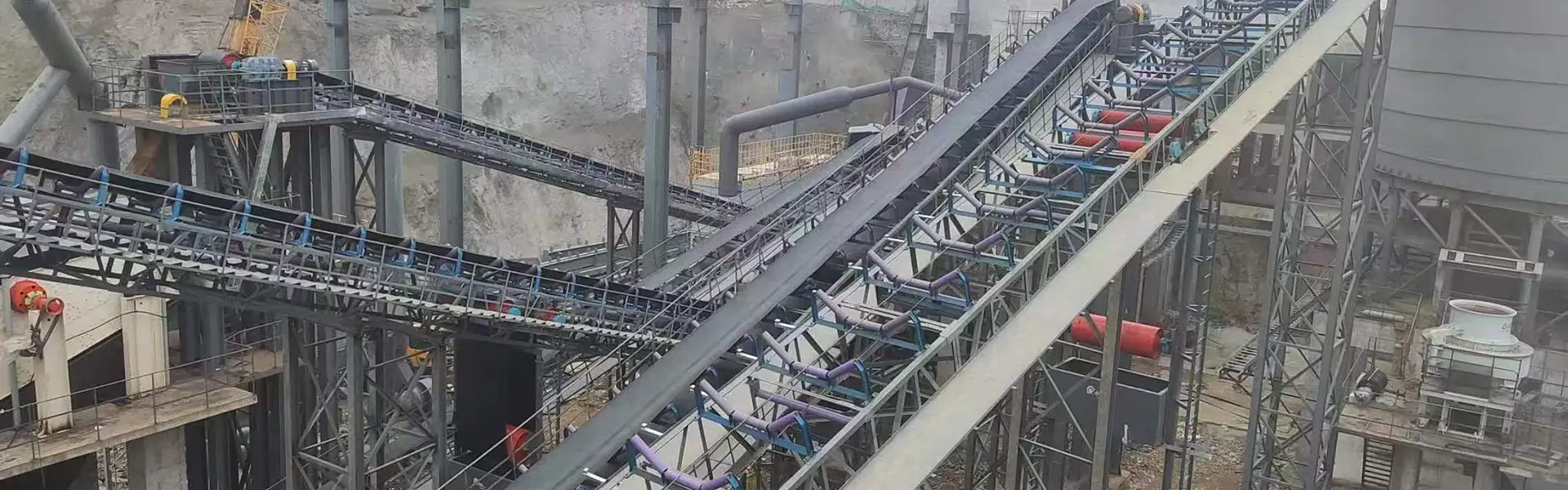

ЮФЭН Возвратный натяжной ролик, также известный как возвратный ролик или натяжной ролик заднего конвейера, устанавливается на нижней возвратной секции ленточного конвейера для поддержки пустой конвейерной ленты, когда она движется обратно к приводной или хвостовой секции. Его основные функции — поддержание формы ремня, уменьшение провисания, поддержка плавного возврата и поддержание стабильного движения ремня.
ЮФЭН поставляет плоскопараллельные, V-образные центрирующие, спиральные самоочищающиеся, антикоррозийные, оцинкованные и резиновые ролики из HDPE с возвратными дисками для горнодобывающей промышленности, цемента, портов, химических заводов, электростанций и других систем транспортировки сыпучих материалов. Различные материалы корпуса, обработка поверхности, уплотнительные конструкции и конфигурации подшипников могут быть выбраны в зависимости от ширины ленты, свойств материала и рабочей среды.
Стандартные наружные диаметры составляют 76, 89, 108, 114, 133, 168, 194 и 219 мм, длина роликов и толщина стенок - по чертежам рамы конвейера. Ролики разработаны с учетом совместимости с распространенными конструкциями конвейеров DTII, TD75 и CEMA.

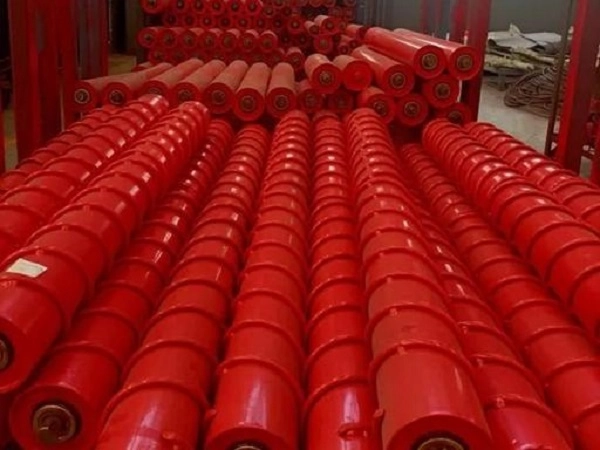

Типы для различных условий конвейера

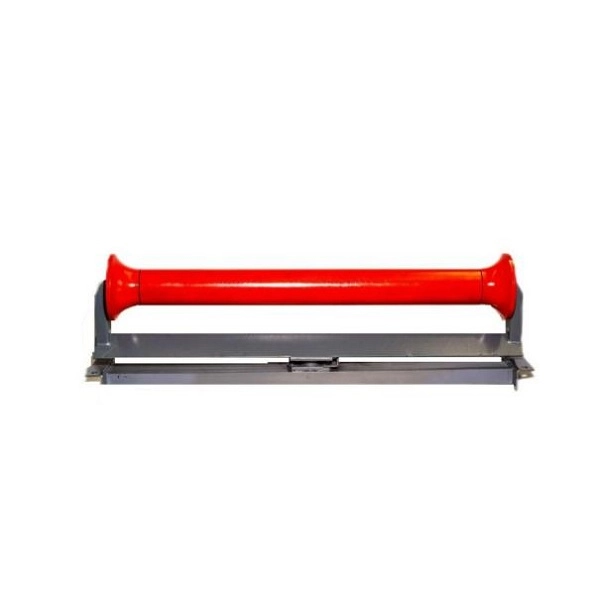

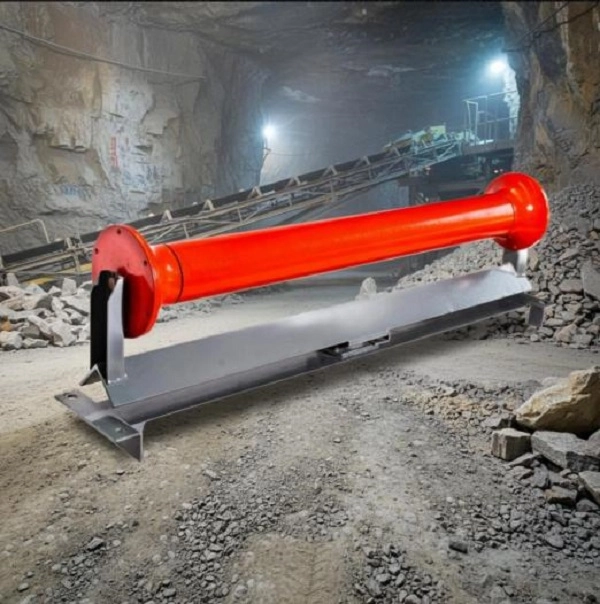

Плоский параллельный возвратный натяжной ролик
Плоский параллельный возвратный ролик использует один прямой цилиндрический ролик для поддержки разгруженной ленты. Его простая конструкция подходит для обычных конвейерных линий, транспортирующих сухие и относительно неклейкие материалы, где требуется базовая опора возвратной ленты.
Центрирующий возвратный натяжной ролик V-образного типа
В возвратном ролике V-образного типа используются два V-образных ролика, обеспечивающие дополнительное центрирование ремня. Он подходит для конвейерных линий на большие расстояния, где во время непрерывного возврата может возникнуть отклонение ленты.
Спиральный самоочищающийся возвратный натяжной ролик
Натяжные ролики со спиральным возвратом имеют спиральный профиль поверхности, который помогает удалять глину, влажный песок и другие липкие материалы с задней части конвейерной ленты. Он подходит для мокрых шахт, глиняных карьеров и конвейерных систем, работающих с материалами с высокой адгезией.
Пластиковый возвратный натяжной ролик из полиэтилена высокой плотности (HDPE)
Возвратный ролик из ПЭВП имеет неметаллический корпус, устойчивый к ржавчине, влаге и некоторым химическим средам. Низкий уровень шума при работе и устойчивая к коррозии конструкция делают его пригодным для использования в прибрежных портах, на химических заводах и во влажных промышленных средах.
| Тип ролика | Основная характеристика | Применимые рабочие условия |
|---|---|---|
| Плоский параллельный возвратный ролик | Простая конструкция и базовая поддержка ремня. | Сухие сыпучие материалы и обычные секции возврата |
| Возвратный натяжной ролик V-типа | Улучшенная возможность центрирования ремня. | Линии транспортировки на большие расстояния, склонные к отклонению ленты |
| Спиральный самоочищающийся возвратный ролик | Удаляет липкий материал с поверхности ремня. | Транспортировка мокрых шахт, глины и липких материалов |
| Пластиковый возвратный ролик HDPE | Не ржавеет, устойчив к коррозии и имеет низкий уровень шума. | Прибрежная, влажная и химическая среда |
Конфигурации для различных применений конвейеров
Плоский параллельный возвратный ролик
Плоская параллельная конфигурация является стандартным решением для поддержки возврата нижней части пустой ленты. Он подходит для угля, известняка, песка и других относительно сухих сыпучих материалов, где возвратная лента имеет обычные требования к выравниванию.
Центрирующий возвратный ролик V-образного типа
Конфигурация V-образного типа обеспечивает дополнительное боковое направление при движении ленты по возвратной секции. Это может помочь ограничить перемещение ленты влево-вправо на длинных конвейерных системах и снизить зависимость от дополнительных корректирующих компонентов, если это позволяет конструкция конвейера.
Спиральный самоочищающийся возвратный ролик
Спиральная структура предназначена для возвратных лент, несущих липкие остатки материала. Спиральный профиль помогает удалять скопившуюся глину, грязь и влажный песок с поверхности ленты, уменьшая скопление материала вокруг ролика.
Возвратный ролик из горячеоцинкованной стали
Горячее цинкование обеспечивает дополнительную защиту поверхности стальных роликов от коррозии. Эта конфигурация подходит для открытых складов, открытых конвейерных линий и других влажных сред, где обычная необработанная сталь может подвергаться коррозии быстрее.
Антикоррозионный возвратный ролик HDPE
Оболочка из полиэтилена высокой плотности устраняет обычную ржавчину на стальной поверхности и обеспечивает устойчивость к влаге, соляному туману и некоторым химическим средам. Он подходит для морских терминалов, химических цехов и других агрессивных сред.

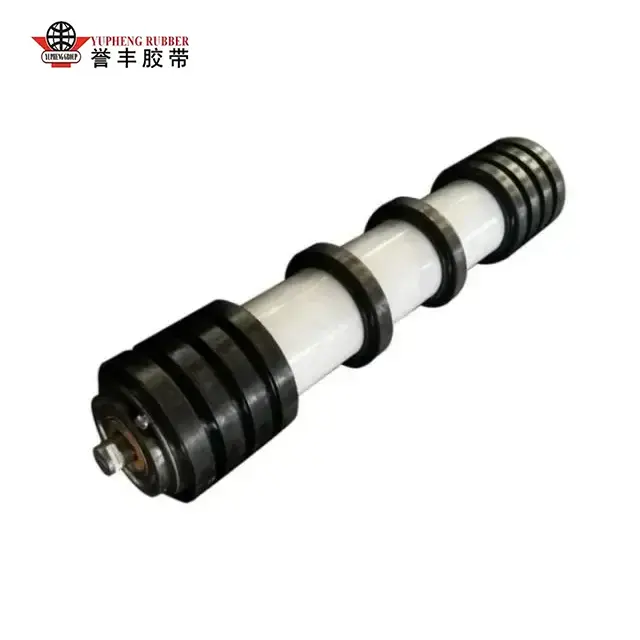

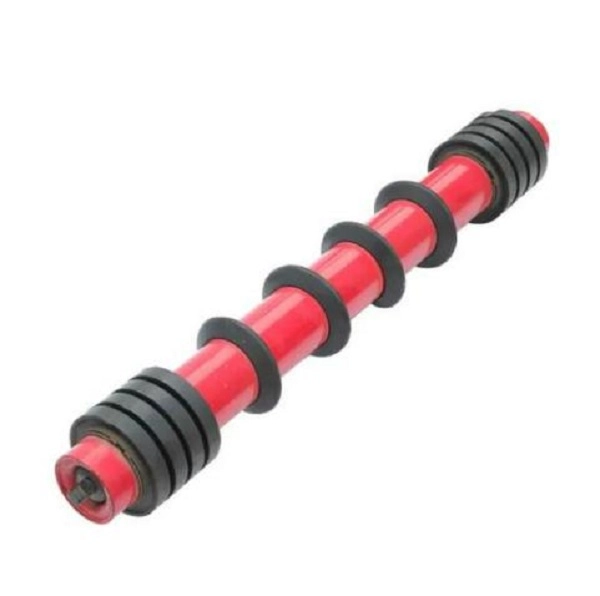

Возвратный ролик резинового диска
Резиновые диски расположены вдоль вала ролика для обеспечения гибкого контакта с возвратной лентой. Конструкция может поглощать часть вибрации ленты и уменьшать прямой износ между возвратной лентой и жесткой стальной поверхностью ролика.
Технические характеристики
Диаметр ролика
ЮФЭН предлагает стандартные внешние диаметры 76, 89, 108, 114, 133, 168, 194 и 219 мм. При выборе диаметра следует учитывать скорость ленты, ширину ленты, обратную нагрузку, длину конвейера и требования к конструкции рамы конвейера.
Соответствие ширины ремня
Линейка возвратных направляющих рассчитана на ширину конвейерной ленты примерно 500–2400 мм. Длина ролика и размеры вала могут быть настроены в соответствии с фактическими размерами рамы и кронштейна.
Совместимость рамы конвейера
Возвратные натяжные ролики YUFENG могут быть сконфигурированы для конвейерных конструкций типа DTII, TD75 и CEMA. При замене роликов в существующей конвейерной системе покупатели должны предоставить существующие размеры роликов или чертежи рамы.
Совместимость с ремнями
Ролики можно сочетать с системами тканевых конвейерных лент, конвейерных лент со стальным кордом, конвейерных лент с боковыми стенками и трубчатых конвейерных лент в зависимости от ширины ленты, структуры возврата и схемы конвейера.

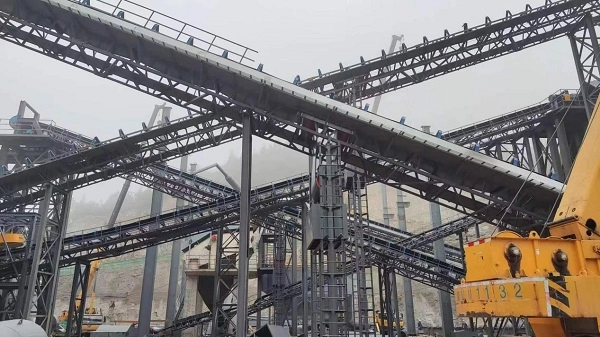

Материалы и варианты уплотнений
Материал корпуса ролика
Доступные материалы корпуса включают углеродистую сталь Q235, полиэтилен высокой плотности и нержавеющую сталь 304. Углеродистая сталь подходит для транспортировки в тяжелых условиях, полиэтилен высокой плотности — для чувствительных к коррозии сред, а нержавеющая сталь 304 — для применений, требующих более высокой коррозионной стойкости.
Обработка поверхности
Варианты обработки поверхности включают электростатическое напыление, горячее цинкование и оклейку резиновыми дисками. Выбранную обработку можно адаптировать к влажности наружного воздуха, агрессивным средам, требованиям к ударам и контакту с ремнем.
Уплотнительная структура
Двойные и тройные системы лабиринтных уплотнений из композитного нейлона могут использоваться для ограничения попадания пыли и воды в полость подшипника. Резиновые контактные уплотнения могут обеспечить дополнительный барьер вокруг подшипникового узла.
Конфигурация подшипника
Высокоточные подшипники отечественного производства или импортные подшипники SKF/FAG с зазором C3 могут быть выбраны в соответствии с эксплуатационными требованиями, условиями непрерывной работы и техническими требованиями заказчика.
Особые условия работы
В зависимости от фактического применения могут быть рассмотрены специальные конфигурации, такие как огнестойкие и антистатические возвратные ролики для подземной добычи угля или устойчивые к низким температурам ролики для открытых карьеров в холодных регионах.
Опорные кронштейны
ЮФЭН может поставлять опорные кронштейны возвратных роликов разных размеров, чтобы выбранный ролик можно было подобрать к раме конвейера и конструкции установки.
Структура и сырье
Роликовая оболочка
В стандартных стальных возвратных роликах используется высокочастотная стальная труба ERW Q235, а в версиях из полиэтилена высокой плотности используется материал из чистого полиэтилена высокой плотности. Толщина стенки корпуса может регулироваться в зависимости от длины ролика, нагрузки и требуемой прочности конструкции.
Роликовый вал
Для вала в стандартных конфигурациях используется холоднотянутая цельная круглая сталь 45#, обеспечивающая устойчивость к изгибу и деформации при длительной эксплуатации.
Несущий
Во вращающемся узле используются радиальные шарикоподшипники с зазором C3. Выбор подшипника влияет на сопротивление вращению, повышение температуры и срок службы при непрерывной работе конвейера.
Уплотнительные компоненты
Уплотняющая конструкция может включать в себя лабиринтные кольца из высокопрочного нейлона и уплотнительные кольца из нитрилового каучука, устойчивые к атмосферным воздействиям, для уменьшения попадания пыли и воды в полость подшипника.
Проверка сырья
Стальные трубы, валы и подшипники отбираются и проверяются перед началом процесса сборки. Материалы, не соответствующие требованиям заводского контроля, отбраковываются перед производством.
Показатели эффективности
| Элемент производительности | Стандартное требование | Стандарт тестирования |
|---|---|---|
| Коэффициент сопротивления вращению | ≤0,008 | ИСО 15365 |
| Степень защиты от пыли и воды | IP65 | Стандарт IP-тестирования |
| Срок службы при номинальной нагрузке | ≥30 000 рабочих часов | Заводское испытание на ускоренное старение |
| Концентричность оболочки ролика | ≤0,5 мм | Тест циферблатного индикатора |
| Подшипник против старения | ≥500 ч испытание на высокотемпературное старение | Внутренний лабораторный тест |
| Осевая статическая нагрузка | 1,5-кратная номинальная нагрузка без деформации | Испытание статическим давлением |
Фактическая производительность роликов зависит от диаметра, толщины стенки корпуса, типа подшипника, конструкции уплотнения, скорости конвейера, натяжения ленты, условий окружающей среды и методов технического обслуживания.
Стандарты и документация по качеству
Стандарты конвейерной отрасли
Возвратные натяжные ролики YUFENG производятся с соблюдением требований CEMA, GB/T10595 и ISO15365 к конвейерному оборудованию и характеристикам роликов.
Требования безопасности
Возвратные ролики, предназначенные для подземных горных работ, могут быть сконфигурированы в соответствии с требованиями безопасности угольных шахт. Точная документация по безопасности зависит от выбранного продукта и предполагаемого применения.
Экспортная документация
Доступная документация может включать сертификат управления качеством ISO9001, экспортную документацию CE, отчеты о проверке сырья SGS, документацию по испытаниям безопасности угольных шахт, а также отчеты о заводских испытаниях на устойчивость к вращению и срок службы в зависимости от продукта и рынка назначения.
Установка и замена
Новая сборка рамы конвейера
Опорный кронштейн возвратного ролика крепится к раме конвейера в соответствии с расчетным расстоянием. Оба конца вала ролика совмещены с монтажными отверстиями кронштейна и закреплены указанными штифтами или болтами. Перед вводом конвейера в эксплуатацию ролик должен вращаться свободно, без чрезмерного сопротивления.
Замена изношенного возвратного ролика
Перед заменой конвейер следует остановить и отключить электропитание. После снятия компонентов фиксации вала поврежденный возвратный ролик можно снять и заменить новым. Перед повторным запуском конвейера следует проверить новый ролик на предмет гибкости вращения.
Расположение возвратных роликов V-типа
Возвратные ролики V-образного типа можно устанавливать с подходящими интервалами на линиях транспортировки на большие расстояния, где отслеживание ленты требует дополнительной поддержки. Фактическое расстояние должно определяться в зависимости от конструкции конвейера, поведения ленты и условий эксплуатации.
Установка спирального ролика
Спиральные самоочищающиеся возвратные ролики следует использовать на конвейерах, перевозящих влажные или липкие материалы, где на обратной стороне ленты может накапливаться мусор. При установке необходимо обеспечить соответствие спиральной поверхности направлению движения ленты и конструкции конвейера.

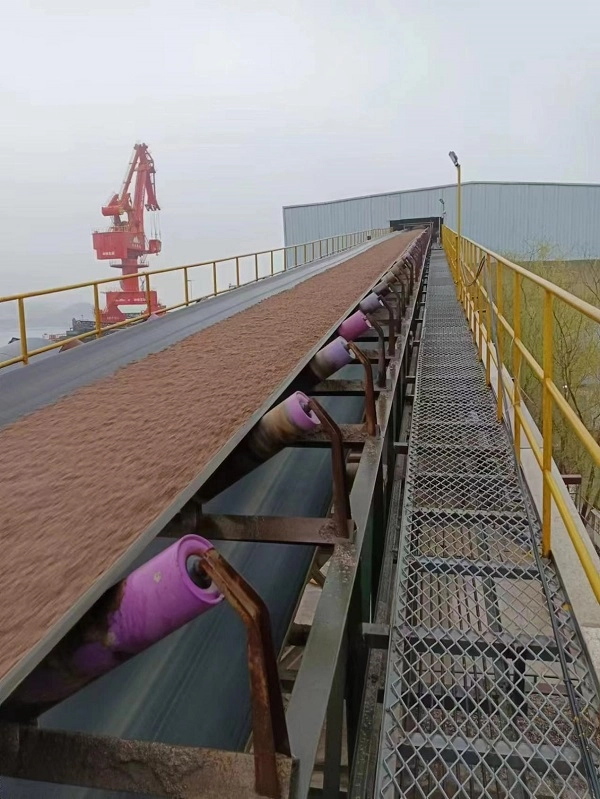

Условия подачи заявки
Транспортировка сухих сыпучих материалов
Плоские параллельные возвратные ролики подходят для обычных конвейеров, транспортирующих относительно сухие материалы, такие как уголь, известняк, песок и заполнитель.
Конвейерные линии дальнего следования
Центрирующие возвратные ролики V-образного типа можно выбрать там, где длинные конвейерные линии требуют улучшенного отслеживания ленты во время обратного хода.
Влажные и липкие материалы
Спиральные самоочищающиеся возвратные ролики подходят для влажных шахт, глиняных карьеров и других применений, где липкий материал прилипает к задней поверхности конвейерной ленты.
Прибрежная и химическая среда
Возвратные ролики из полиэтилена высокой плотности или оцинкованной стали можно выбрать для зон, подверженных воздействию солевых туманов, влажности или выбранных агрессивных сред, в зависимости от условий эксплуатации.
Конвейерные ленты из чувствительной ткани
Возвратные ролики с резиновыми дисками можно использовать там, где требуется дополнительная гибкость между роликом и возвратным ремнем для снижения вибрации и контактного износа.
Подходящие продукты для конвейерных систем
Конвейерная лента серии
ЮФЭН может поставлять тканевые конвейерные ленты, конвейерные ленты со стальным кордом, конвейерные ленты с боковыми стенками, конвейерные ленты для труб, конвейерные ленты с рисунком и конвейерные ленты с грубым верхом для комплексных систем транспортировки сыпучих материалов.
Другие конвейерные ролики
Вспомогательные изделия включают натяжные ролики с желобами, ударные натяжные ролики, самовыравнивающиеся натяжные ролики и соответствующие им кронштейны и опорные стойки.
Резиновые аксессуары
Износостойкие резиновые листы, резиновые плинтусы конвейеров, клеи для ремонта вулканизации и комплекты заплат могут поставляться для установки, технического обслуживания и ремонта конвейеров.
Серия трубопроводов ПНД
Водопроводные трубы из полиэтилена высокой плотности и трубы для земснаряда из полиэтилена высокой плотности могут поставляться для вспомогательных систем транспортировки воды и шлама в горнодобывающих и промышленных проектах.
Пользовательская обработка
Диаметр ролика, толщина стенки, размеры вала, конструкция уплотнения и другие параметры могут быть отрегулированы в соответствии с рабочими чертежами заказчика и требованиями конвейера.
Упаковка и хранение
Возвратные ролики малого диаметра
Возвратные ролики диаметром 76, 89 и 108 мм могут быть связаны стальной проволокой, снабжены защитными колпачками на обоих концах вала и упакованы в прочные деревянные ящики для международной перевозки.
Большие тяжелые возвратные ролики
Ролики диаметром 168, 194 и 219 мм могут быть размещены на деревянных поддонах, обернуты защитной полиэтиленовой пленкой и закреплены при транспортировке в контейнерах для уменьшения царапин и коррозии поверхности.
Пластиковые возвратные ролики HDPE
Ролики из ПЭВП можно отделить пеной или другими амортизирующими материалами, чтобы уменьшить столкновения с поверхностью и повреждения во время погрузки, разгрузки и транспортировки.
Требования к хранению
Возвратные ролики следует хранить горизонтально на поддонах с рекомендуемой высотой штабелирования не более 1,2 м. При хранении на открытом воздухе следует использовать водонепроницаемый брезент и избегать длительного воздействия дождевой воды.
Как выбрать правильный возвратный натяжной ролик
Ширина конвейерной ленты
Укажите ширину конвейерной ленты и существующие размеры рамы, чтобы можно было подтвердить подходящую длину ролика, конфигурацию вала и размер кронштейна.
Тип возвратного ролика
Плоские, V-образные, спиральные, возвратные ролики из полиэтилена высокой плотности и резиновые дисковые ролики следует выбирать в соответствии с требованиями к движению ленты, адгезией материала, влажностью и условиями коррозии.
Рабочая среда
Предоставьте информацию о шахте, порту, химической или другой рабочей среде, включая влажность, солевые брызги, химическое воздействие и температурные условия. Это помогает определить подходящий материал корпуса и обработку поверхности.
Адгезия материала
Когда влажная глина, грязь или липкий материал имеют тенденцию оставаться на обратной стороне ленты, можно рассмотреть возможность использования спирального самоочищающегося возвратного ролика для уменьшения накопления материала.
Требование к отслеживанию ремня
Для конвейерных линий на большие расстояния, склонных к отклонению ленты, центрирующие возвратные ролики V-образного типа можно рассматривать как часть системы выравнивания на обратной стороне.
Запросить цену на возвратный натяжной ролик
Требуемые технические параметры
Для получения точного предложения укажите подходящую ширину конвейерной ленты, внешний диаметр ролика, тип возвратной направляющей, например плоскую, V-образную, спиральную или HDPE, рабочую среду, характеристики материала, общий объем заказа и целевой порт доставки.
Технические инженеры YUFENG могут оценить подходящий диаметр роликов, материал корпуса, конфигурацию подшипников, конструкцию уплотнения и опорный кронштейн в соответствии с фактической конвейерной системой.
Глобальная контактная информация ЮФЭН
Электронная почта
jayce@yuphengbelt.com
WhatsApp/WeChat/мобильный телефон
+86 15318787602
Адрес завода
Деревня Сягоу, ETDZ, Циндао, Шаньдун, Китай
- View as

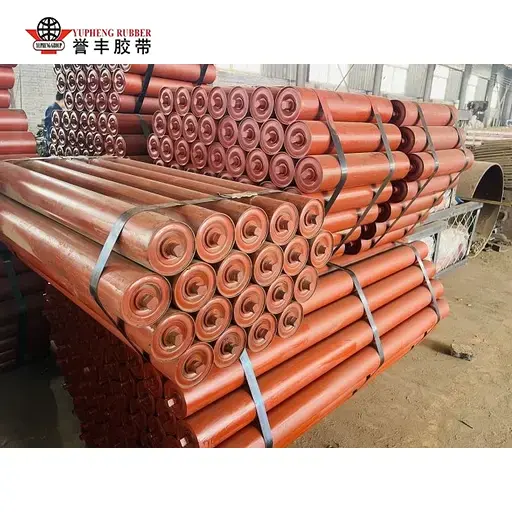

Плоский возвратный натяжной ролик
Поддерживая обратную сторону ленточных конвейеров, плоский возвратный натяжной ролик YUFENG обеспечивает плавное направление ленты и надежную работу с низким сопротивлением в системах транспортировки горнодобывающей промышленности, цемента, зерна и сыпучих материалов. Благодаря полному контролю качества процесса, от обработки стальных труб до динамической балансировки, он помогает снизить неравномерный износ ленты и поддерживать стабильную производительность конвейера при легких, средних и тяжелых условиях эксплуатации.

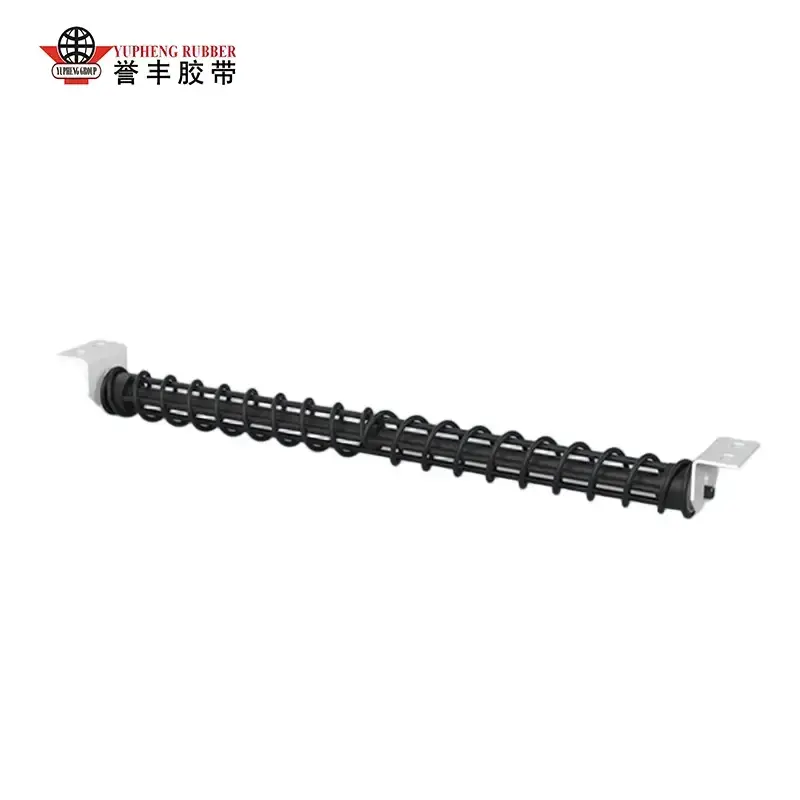

Спиральный возвратный натяжной ролик
Благодаря способности самоочистки спиральный возвратный натяжной ролик YUFENG идеально подходит для конвейеров, работающих с влажными, липкими и склонными к образованию отложений материалами. Его спиральная структура помогает удалить налипший материал с возвратной поверхности ремня, уменьшая отклонение ремня, время простоя при очистке и необходимость технического обслуживания. Прошедшее полевые испытания в угле, цементе, портах и теплоэнергетике, оно обеспечивает стабильную долгосрочную поддержку тяжелых конвейерных систем.
Обратный натяжной ролик с резиновым диском
Натяжной ролик возврата резинового диска YUFENG, предназначенный для работы в условиях липкой и склонной к образованию остатков ленты, использует структуру разнесенных эластичных резиновых дисков для улучшения очистки ленты и защиты на участках возврата. Его конструкция уплотнения обеспечивает надежную пыленепроницаемость, водонепроницаемость и антикоррозионную защиту при температуре от -42°C до +68°C, помогая снизить скопление материала, отклонение ремня и частоту технического обслуживания в горнодобывающей, портовой, цементной и энергетической промышленности.

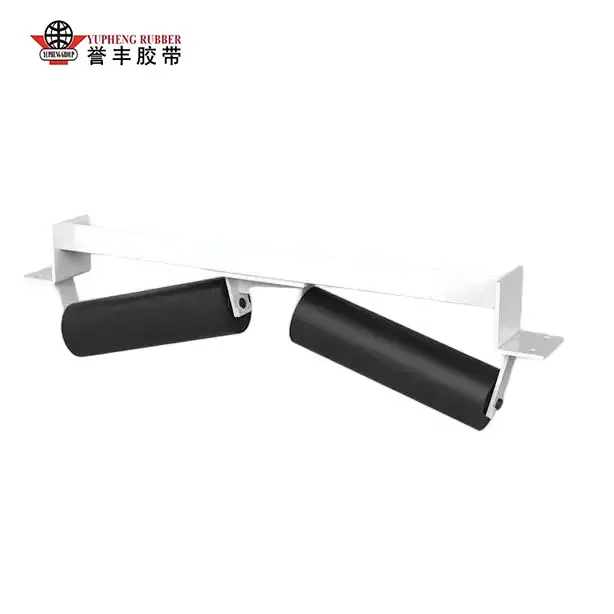

V-возвратный натяжной ролик
