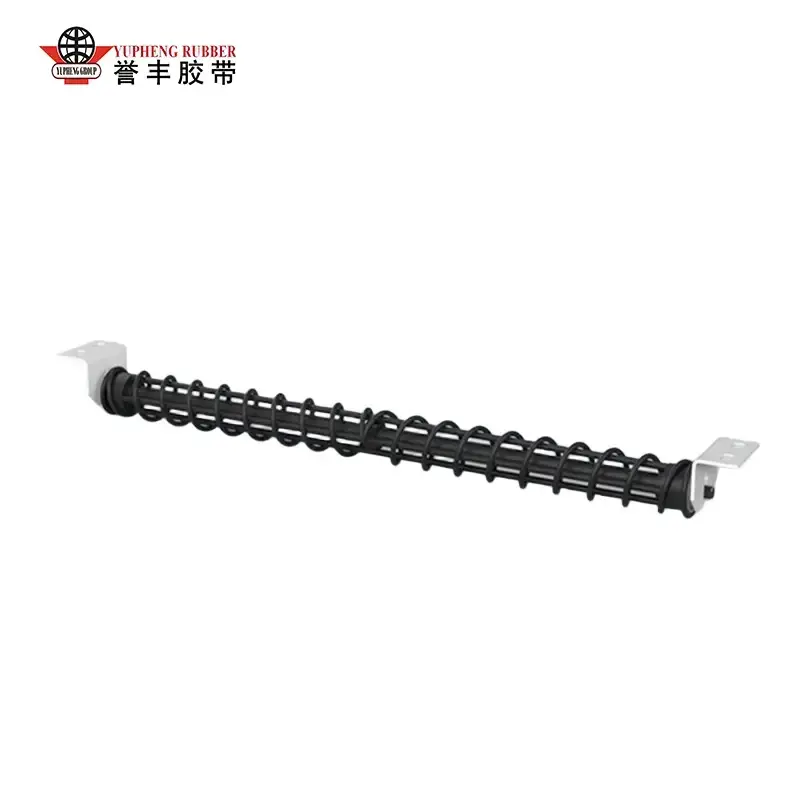

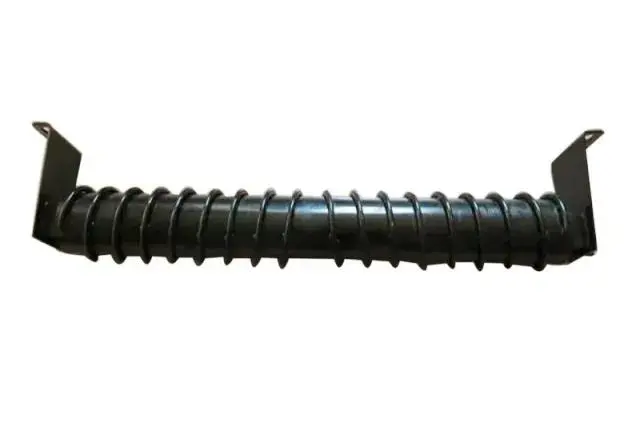

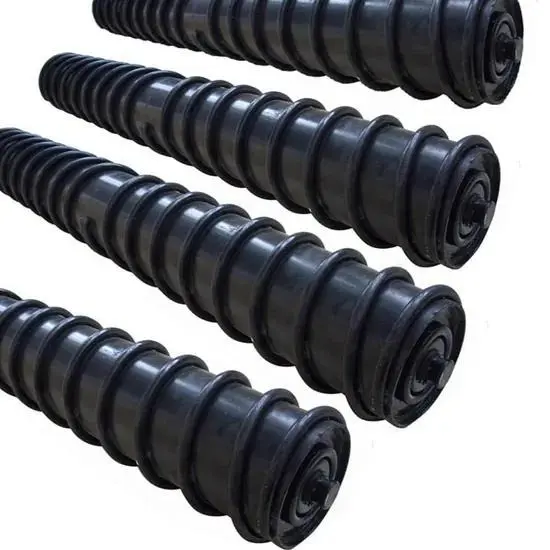

Спиральный возвратный натяжной ролик

Компания YUFENG специализируется на производстве высокопроизводительных самоочищающихся конвейерных роликов, основная производственная база и автоматизированный цех расположены в промышленном кластере профессионального конвейерного оборудования в Северном Китае. В каждом натяжном ролике со спиральным возвратом бренд сочетает антипригарную спиральную конструкцию, износостойкое высокопрочное сырье и технологию многоканального лабиринтного уплотнения.

Основная информация о тесте

Компания YUFENG провела 6-месячное непрерывное эксплуатационное испытание, чтобы оценить долгосрочную производительность своего спирального возвратного натяжного ролика в сложных условиях обратного конвейера. Испытания охватывали различные промышленные условия, включая подземную добычу угля, транспортировку цементного клинкера, портовую разгрузку минерального порошка и транспортировку золы на тепловых электростанциях.

Сценарии испытаний включали условия с высокой запыленностью, высокой влажностью, грязью и липким материалом, при этом на каждый квадратный метр возвратной ленты попадало в среднем 4–9 кг остаточного липкого рудного порошка, грязи и золы. Эти условия были выбраны для воспроизведения типичных проблем с прилипанием материалов, возникающих при непрерывной промышленной транспортировке.

Результаты испытаний подтвердили, что для натяжных роликов возвратного конвейера, работающих с липкими материалами, одной базовой несущей способности недостаточно. Автоматическое высвобождение материала, защита от прилипания и стабильность движения ленты имеют решающее значение для обеспечения бесперебойной работы возвратной ленты. Эти требования к производительности составляют основную логику проектирования натяжного ролика YUFENG.

Испытание структурных характеристик самоочищающейся спирали

Сравнительные полевые испытания в условиях липкого материала

Компания YUFENG провела двухнедельные сравнительные полевые испытания между натяжным роликом со спиральным возвратом и обычными натяжными роликами с гладким возвратом в идентичных условиях транспортировки липкой золы. Результаты испытаний показали существенные различия в контроле адгезии материала и требованиях к техническому обслуживанию.

У обычных натяжных роликов с гладким возвратом после 8–12 часов непрерывной работы на поверхности роликов образовалось неравномерное налипание материала. Накопившиеся липкие материалы образовывали вздутия неправильной формы, что вызывало проблемы с отклонением ленты и требовало ручной очистки один раз каждые 12 часов. Каждая остановка очистки длилась примерно 18–22 минуты, что увеличивало объем работ по техническому обслуживанию и снижало доступность конвейера.

Натяжной ролик YUFENG имеет симметричную конструкцию с двойной спиралью. Во время вращения ролика спиральная поверхность непрерывно удаляет остатки липких материалов и направляет их от центра ленты к обеим сторонам. После 30 дней непрерывной работы на поверхности роликов не наблюдалось явного скопления материала, что устраняет необходимость частой ручной очистки.

1. Симметричный двунаправленный S-образный спиральный полет.

Спиральная лопасть из высокопрочной стали приварена точной сваркой в ​​соответствии с траекторией контакта ленты. Двунаправленная спиральная структура создает сбалансированную боковую силу толкания материала, равномерно перенося липкие остатки к обоим краям ленты, не вызывая концентрированного истирания или повреждения резинового слоя конвейерной ленты.

2. Многослойная лабиринтная композитная система уплотнения.

Внутреннее трехканальное нейлоновое лабиринтное уплотнение в сочетании с внешним резиновым пылезащитным кольцом создает многоступенчатую защитную структуру. Такая конструкция эффективно блокирует попадание шахтной пыли, мутной воды и мелкой золы в полость подшипника, предотвращая распространенные неисправности, такие как заклинивание подшипника и блокировку вращения роликов, вызванные загрязнением материала.

3. Концентрическая сбалансированная структура распределения веса.

Технология автоматизированной токарной обработки с ЧПУ контролирует концентричность роликовой трубы в пределах общего индикаторного биения 0,3 мм. Оптимизированная конструкция динамического баланса сохраняет амплитуду вращательной вибрации ниже 0,8 мм во время работы высокоскоростного конвейера, уменьшая дополнительные потери натяжения ленты и снижая ненужное потребление энергии конвейерной системой.

Испытание на пыле-, грязе- и антикоррозийную водонепроницаемость

Условия испытаний при моделировании окружающей среды

Спиральный возвратный натяжной ролик YUFENG предназначен для мокрой транспортировки на открытом воздухе и под землей. Его характеристики герметизации и коррозионной стойкости были проверены посредством профессионального моделирования условий окружающей среды.

Испытание имитировало непрерывное разбрызгивание мутной воды со скоростью потока воды 9 мм/час в сочетании с воздействием минеральной пыли высокой концентрации. Образцы эксплуатировались непрерывно в течение 40 минут подряд в этих суровых условиях для оценки надежности уплотнения и эффективности защиты от коррозии.

Подтвержденные результаты испытаний

После испытаний полость подшипника осталась полностью сухой, без проникновения воды и пыли. Оболочка ролика, оцинкованная горячим способом, и спиральная скребок сохраняют неповрежденное антикоррозионное покрытие без отслаивания или повреждения поверхности. Сопротивление вращению подшипника после испытания увеличилось всего на 3%, при этом не наблюдалось срыва роликов или сбоя вращения.

Стабильные герметизирующие и антикоррозийные характеристики позволяют натяжному ролику YUFENG надежно работать в дождливых открытых портах, в богатых водой подземных шахтах и ​​в условиях мойки распылением на цементном заводе. Такая конструкция эффективно снижает риски простоя и затраты на замену, вызванные ржавчиной, скоплением материала и повреждением подшипников.

Интеллектуальная защита от отклонений и эффективное сравнение операций

Благодаря непрерывной нагрузке и эксплуатационным испытаниям на месте натяжной ролик со спиральным возвратом YUFENG обеспечивает на 40% более высокую общую эффективность работы, чем обычные натяжные ролики с плавным возвратом. Конкретные сравнительные данные показаны в таблице ниже:

Проверенные стандартные технические параметры продукта

1. Сырье для корпуса ролика

Натяжной ролик YUFENG использует в качестве материала корпуса ролика высокоточную бесшовную трубу из углеродистой стали ERW Q235. Каждая труба проходит строгий контроль сырья перед производством и подвергается горячеоцинкованной антикоррозионной обработке для повышения износостойкости, ударопрочности и долгосрочной надежности эксплуатации на открытом воздухе и под землей.

2. Соответствующий диапазон ширины конвейерной ленты

Стандартный натяжной ролик поддерживает конвейерную ленту шириной от 400 мм до 2000 мм, охватывая системы транспортировки сыпучих материалов легкой, средней и большой мощности.

3. Варианты стандартного наружного диаметра ролика

Доступные стандартные диаметры роликов: 89 мм, 108 мм, 133 мм, 159 мм, 168 мм и 219 мм. Возможна настройка специального диаметра в соответствии со структурой конвейера и эксплуатационными требованиями.

4. Статическая грузоподъемность одного ролика

Максимальная статическая нагрузка на один ролик достигает 1500 кг, что соответствует требованиям систем транспортировки на большие расстояния, перекачивающих тяжелые материалы, такие как минеральная руда, уголь и сыпучие промышленные материалы.

5. Подходящая толщина конвейерной ленты

Ролик совместим с конвейерными лентами толщиной от 3 до 18 мм, включая стандартные резиновые конвейерные ленты, огнестойкие ленты для горнодобывающей промышленности и износостойкие ленты для транспортировки цемента.

6. Диапазон адаптации рабочей температуры

Спиральный возвратный натяжной ролик YUFENG поддерживает стабильную работу при температуре от -40°C до +65°C, что делает его пригодным для низкотемпературных горных работ на открытом воздухе и высокотемпературных промышленных производственных линий.

7. Вес нетто стандартного одиночного ролика

Стандартный вес нетто колеблется от 6,2 кг до 28,7 кг в зависимости от диаметра ролика, эффективной длины и конструктивной конфигурации.

8. Стандартная конфигурация подшипников

В ролике используются радиальные шарикоподшипники с зазором C3 ZZ с низким сопротивлением вращению, устойчивостью к тепловому расширению и не требующей обслуживания смазкой, что обеспечивает стабильную работу на протяжении всего цикла обслуживания.

Реальные случаи применения на месте промышленного пользователя

1. Применение возвратного конвейера подземной угольной шахты

Заказчик подземной угольной шахты ранее сталкивался с частым заклиниванием возвратных натяжных роликов, вызванным скоплением влажного угольного шлама и каменной пыли. Эти сбои приводили к отклонению ленты, неоднократным перерывам в производстве и высоким затратам на ручную очистку.

После замены традиционных возвратных натяжных роликов на натяжные ролики YUFENG конвейерная система проработала непрерывно в течение шести месяцев. Были устранены ежедневные смены ручной очистки, количество неисправностей ремня уменьшилось более чем на 70%, а ежемесячные затраты на замену натяжных роликов сократились более чем на 55%. Это решение также снизило риски безопасности при проведении подземных работ, вызванные частой ручной очисткой оборудования.

2. Применение конвейера для сыпучих минералов в прибрежном порту

Прибрежный рудный терминал, работающий в условиях постоянного дождя и тумана с морской солью, ранее пострадал от быстрой роликовой коррозии и накопления минерального порошка. Традиционные натяжные ролики с плавным возвратом вызывали налипания на поверхности, которые царапали дорогие конвейерные ленты.

После внедрения спиральных возвратных натяжных роликов YUFENG с горячеоцинкованным корпусом и самоочищающимися спиральными конструкциями проблемы с прилипанием материала были значительно уменьшены. Одна партия поставленных катков проработала непрерывно более восьми месяцев без замены, сохраняя стабильную производительность в суровых морских условиях.

3. Применение для транспортировки липкой золы на цементном заводе

Крупная база по производству цемента столкнулась с серьезным налипанием возвратных роликов, вызванным влажной золой клинкера. Перед заменой бригадам технического обслуживания приходилось вручную очищать возвратные ролики каждую смену, что приводило к высоким трудозатратам и частым простоям конвейера.

После установки натяжных роликов YUFENG спиральная конструкция автоматически удаляет золу во время работы. Трудозатраты на очистку сократились примерно на две трети, а уменьшение истирания ленты помогло продлить срок службы конвейерной ленты.

Пять основных конкурентных преимуществ

1. Реальная производительность, проверенная в полевых условиях

Все данные по эффективности очистки, устойчивости к отклонениям и сроку службы проверяются посредством непрерывных испытаний в работе промышленного конвейера. YUFENG фокусируется на практических характеристиках приложений, а не на теоретических параметрах.

2. Симметричная двойная спиральная самоочищающаяся структура.

Двунаправленная спиральная конструкция непрерывно удаляет липкие материалы, сохраняя при этом сбалансированный контакт с лентой. Это снижает частоту отклонений ленты, предотвращает локальное истирание ленты и улучшает стабильность транспортировки в условиях влажного и липкого материала.

3. Многоканальное уплотнение и антикоррозионная защита.

Комбинация лабиринтного композитного уплотнения и горячеоцинкованной защиты поверхности предотвращает повреждение внутренних подшипников пылью, грязной водой и коррозийными материалами, обеспечивая длительную эксплуатацию без технического обслуживания.

4. Комплексная конструкция для снижения эксплуатационных расходов

За счет уменьшения накопления материала, частоты очистки, замены роликов и повреждения ленты спиральный возвратный натяжной ролик YUFENG помогает клиентам снизить общие затраты на техническое обслуживание конвейера и повысить эффективность производства.

5. Профессиональный заводской контроль качества.

YUFENG управляет автоматизированными цехами резки, сварки, сборки и испытаний в соответствии со стандартами управления качеством ISO9001. Перед отправкой каждый готовый ролик проходит проверку, включая проверку соосности, проверку на сопротивление вращению и проверку герметичности.

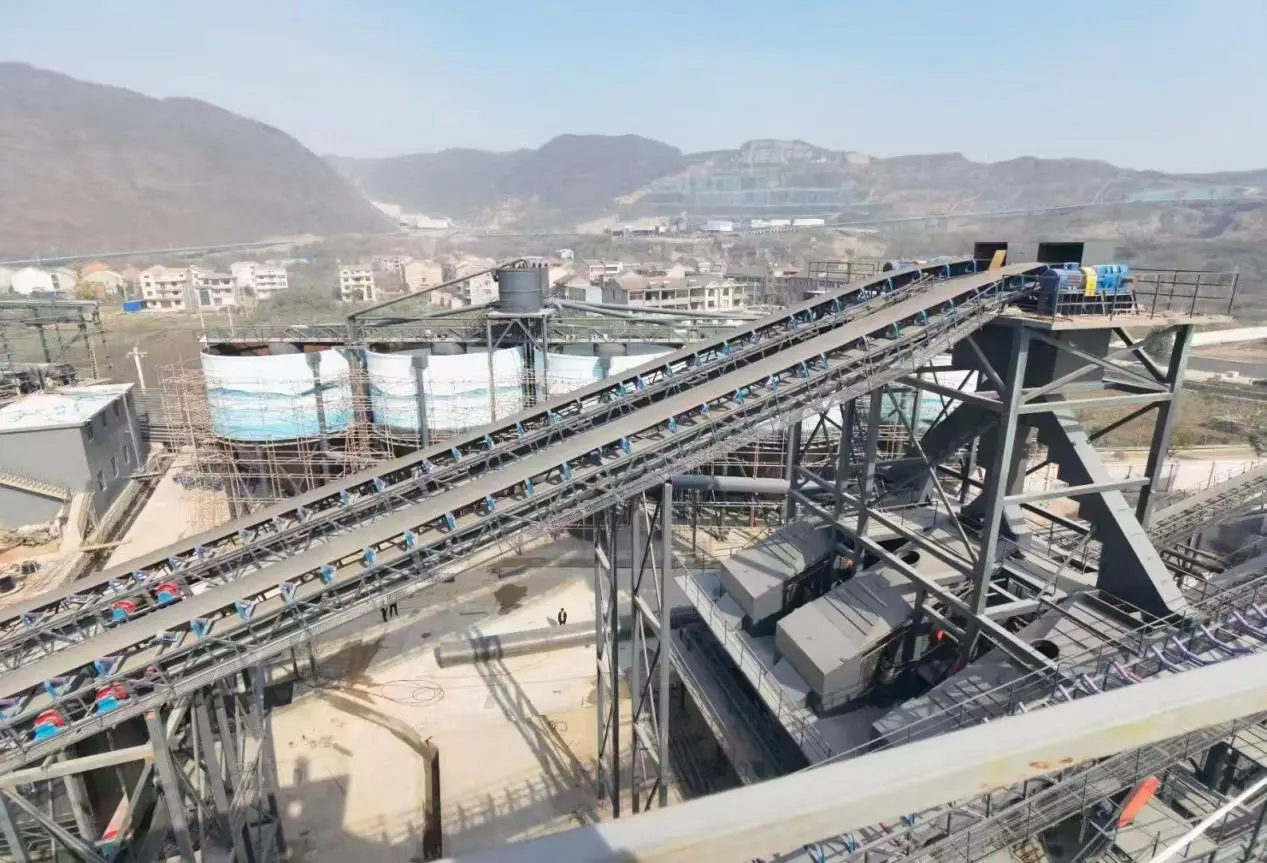

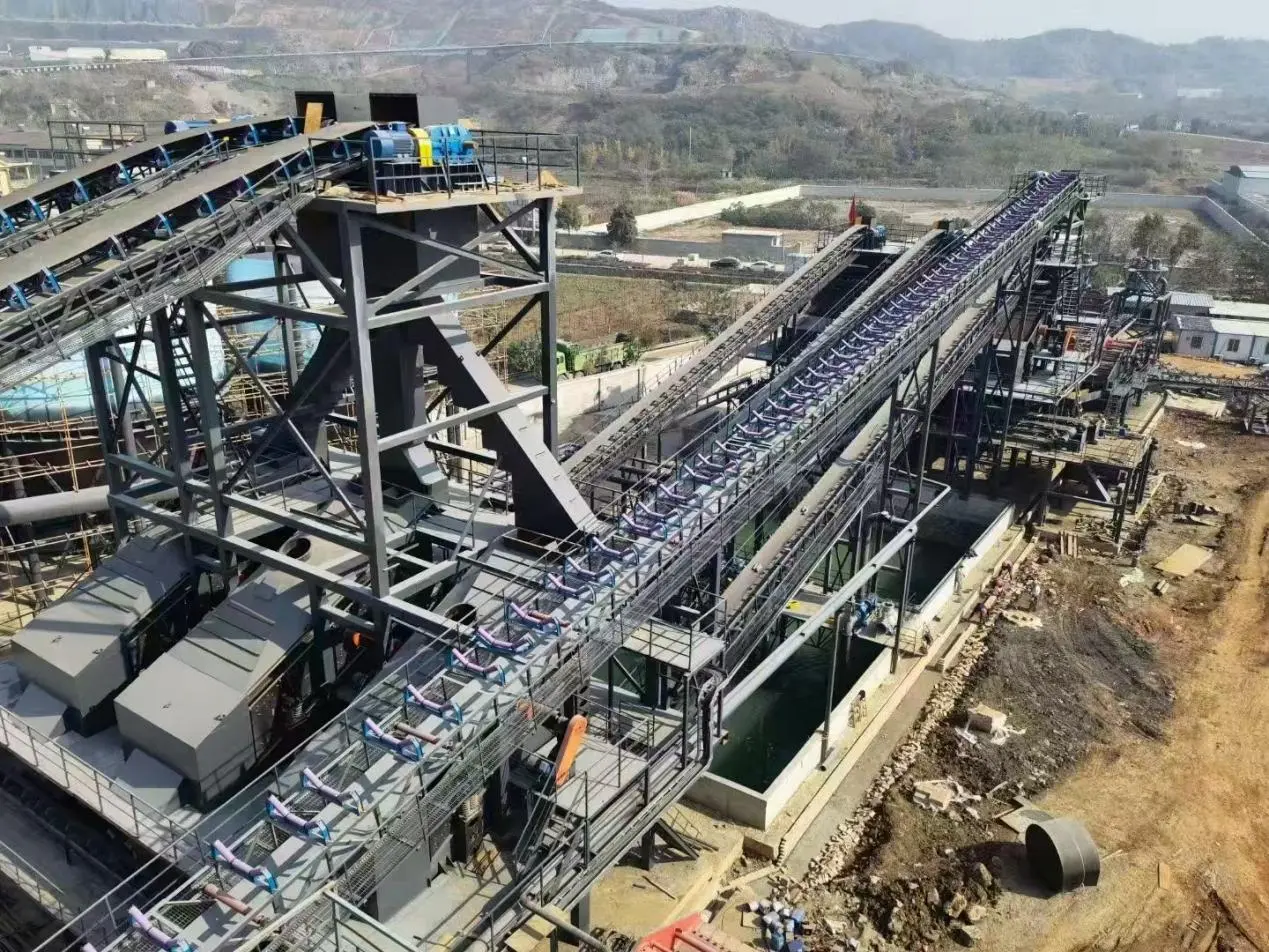

Подходящие сценарии промышленного применения

1. Горные конвейерные системы

Подходит для подземных и открытых угольных шахт, транспортирующих влажный угольный шлам, пустую породу и мутные минеральные материалы, где часто возникает прилипание возвратной ленты.

2. Транспортировка сыпучих материалов в прибрежном порту

Предназначен для минерального порошка, железной руды, песка и других сыпучих материалов, транспортируемых во влажной морской среде с риском коррозии в соляном тумане.

3. Цементная, металлургическая и теплоэнергетическая промышленность.

Применяется для липкой золы, остатков клинкера, печных шлаков и других промышленных материалов, которые легко накапливаются на обычных возвратных роликах.

4. Заводы по переработке полезных ископаемых и нерудные материалы

Подходит для конвейерных систем влажного раствора, песка и минерального сырья, требующих постоянной самоочистки.

5. Конвейерные системы с частыми проблемами адгезии

Идеально подходит для любой секции возвратного конвейера, подверженной скоплениям материала, отклонению ленты, необходимости частой очистки и короткому сроку службы роликов.

Почему выбирают ЮФЭН?

Надежное самоочищающееся конвейерное решение от профессионального производителя

Спиральный возвратный натяжной ролик YUFENG сочетает в себе прецизионную технологию спиральной конструкции, проверенный опыт промышленного применения и стандартизированный заводской контроль качества. Разработанный для условий транспортировки липких материалов, он помогает устранить скопление материала, уменьшить проблемы с отклонением ленты и свести к минимуму незапланированные простои конвейера.

Прямые поставки с завода и индивидуальная поддержка

Являясь профессиональным производителем компонентов конвейеров, YUFENG обеспечивает прямые поставки с завода, индивидуальные спецификации, технические консультации и услуги по подбору приложений для глобальных интеграторов систем транспортировки сыпучих материалов.

Повысьте надежность конвейера с помощью YUFENG

Выберите натяжной ролик YUFENG, чтобы добиться автоматической самоочистки, надежной антикоррозионной защиты и стабильной работы возвратной ленты для сложных условий промышленной транспортировки.

Часто задаваемые вопросы

Вопрос 1: В чем разница между натяжным роликом с плавным возвратом и натяжным роликом со спиральным возвратом?

Обычные натяжные ролики с плавным возвратом обеспечивают только базовую поддержку ремня. Липкие материалы могут легко накапливаться на поверхности роликов, что приводит к отклонению ленты и необходимости частой очистки.

Натяжной ролик YUFENG использует двунаправленную спиральную структуру для непрерывного удаления остатков материалов во время работы, сохраняя чистоту контактной поверхности ремня и уменьшая проблемы с отклонениями, вызванными скоплением материала.

Вопрос 2: Как проверить качество спирального возвратного натяжного ролика перед покупкой?

Клиентам следует сосредоточиться на трех ключевых моментах:

1. Качество спиральной сварки

Спиральная скребок должен быть прочно приварен к корпусу ролика, чтобы избежать его ослабления при длительной эксплуатации.

2. Уплотнительная структура

В надежном ролике вместо простых пылезащитных колец должно использоваться многослойное лабиринтное уплотнение, чтобы предотвратить повреждение подшипника пылью и водой.

3. Антикоррозионная обработка

Горячеоцинкованные корпуса роликов обеспечивают лучшую коррозионную стойкость при эксплуатации на открытом воздухе, в горнодобывающей промышленности и во влажной промышленной среде.

Q3: Какие материалы доступны для спиральных пролетных конструкций?

1. Спиральный полет из углеродистой стали

Обеспечивает высокую износостойкость и ударную вязкость, подходит для горнодобывающей промышленности, портов, цементных заводов и других тяжелых условий эксплуатации.

2. Резиновая спираль.

Обеспечивает более мягкий контакт с лентой и подходит для транспортировки легких грузов. Однако он имеет меньшую устойчивость к высоким температурам и сильному истиранию.

Связаться с ЮФЭН

Свяжитесь с YUFENG для получения технических паспортов, индивидуальных чертежей, образцовых испытаний и прямых цен с завода на решения со спиральным возвратным натяжным роликом.
