Конвейерная лента с рифлением и боковой стенкой по заводской цене для эффективной обработки сыпучих материалов
ЮФЭН Конвейерная лента с ребрами и боковыми стенками, также известная как конвейерная лента с гофрированной боковой стенкой или конвейерная лента с крутым углом, предназначена для транспортировки сыпучих материалов, где обычные плоские ленты не могут обеспечить достаточную высоту подъема или предотвратить откат материала. Ремень состоит из основного ремня, гофрированных боковых стенок и поперечных планок, которые соединены посредством горячей вулканизации.
ЮФЭН предлагает конструкции, армированные тканью EP и стальным кордом, для различных расстояний транспортировки, веса материала и схем установки. Доступные конструкции поддерживают горизонтальную, наклонную и вертикальную транспортировку, что делает их пригодными для транспортировки горнодобывающей промышленности, цемента, заполнителей, зерна, химикатов и других сыпучих материалов.
Классификация ремней с боковой стенкой из ткани EP и стального корда
Конвейерная лента с боковой стенкой из ткани EP
Каркас из EP-ткани обеспечивает хорошую гибкость, низкое удлинение и стабильные характеристики растяжения. Он подходит для конвейерных систем средней нагрузки с относительно короткими или умеренными расстояниями транспортировки, включая цементные заводы, предприятия по переработке зерна и линии по производству заполнителей.
Конвейерная лента с боковыми стенками из стального корда
Каркас из стального корда обеспечивает более высокую прочность на разрыв и меньшее остаточное удлинение, чем тканевые конструкции. Он предназначен для тяжелых условий эксплуатации, требующих большего расстояния транспортировки, высоты подъема и грузоподъемности, особенно в горнодобывающей промышленности и в крупномасштабных системах погрузки-разгрузки сыпучих материалов.
| Тип ремня | Основная характеристика | Применимые рабочие условия |
|---|---|---|
| Ремень с боковой стенкой из ткани EP | Гибкий, низкое удлинение, экономичный. | Транспортировка на средние и короткие расстояния и средние нагрузки |
| Ремень со стальным кордом по бокам | Высокая прочность на растяжение, сверхнизкое растяжение | Транспортировка на большие расстояния и в тяжелых условиях |
Соответствующий каркас следует выбирать в зависимости от высоты подъема, длины ленты, плотности материала, часовой производительности и максимального угла транспортировки.

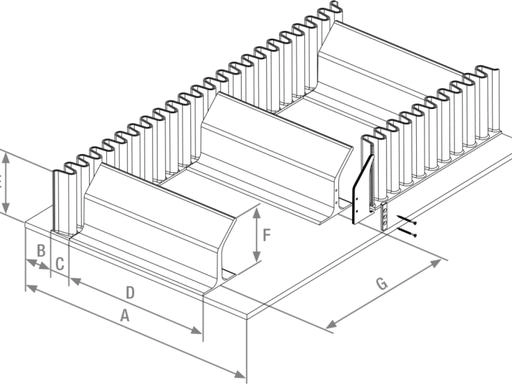

Варианты высоты боковины, типа и размера шипов

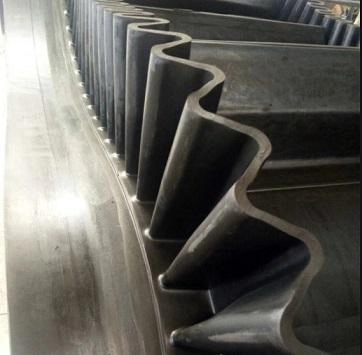

Высота боковой стенки
ЮФЭН поставляет гофрированные боковины высотой отот 40 мм до 500 мм, что позволяет адаптировать конструкцию ленты к различным объемам материала и производительности транспортировки.

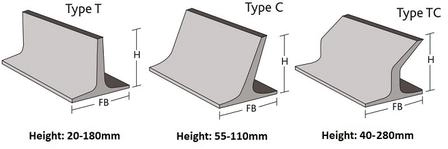

Конфигурация шипов
Доступны конфигурации шипов T, C и TC. Высоту шипа можно настроить отот 20 мм до 460 мм, with spacing adjusted according to material characteristics and conveying angle.
Ширина ленты и сорт туши
Доступные ширины конвейерных лент с перегородками и боковыми стенками варьируются отот 300 мм до 2000 мм, с тканевым каркасом EP100–EP1000 и каркасом из стального корда ST630–ST2000, доступным для различных требований к нагрузке.
Типы конвейерных лент с функциональными боковыми стенками
Общий износостойкий ремень с боковой стенкой
Стандартная износостойкая резиновая смесь подходит для обычных сыпучих материалов, таких как песок, заполнитель, уголь и цементное сырье. Нормальный диапазон рабочих температур составляет примерноот -20°С до +60°С.
Огнестойкий антистатический ремень с боковой стенкой
Эта структура сочетает в себе огнестойкие и проводящие свойства для подземных транспортных сред, где пожар и статическое электричество являются основными проблемами безопасности. Применимые модели могут быть изготовлены в соответствии сМТ/Т668требования.
Высокотемпературный ремень с боковой стенкой
Жаростойкая резина на основе EPDM используется для транспортировки горячих материалов, таких как цементный клинкер и металлургический шлак. Подходящие составы могут поддерживать температуру материала примерно до180°Св зависимости от реальных условий эксплуатации.
Маслостойкий ремень с боковой стенкой
Покровная резина на основе NBR обеспечивает стойкость к минеральным маслам, смазочным материалам и некоторым химическим средам, уменьшая набухание и растрескивание резины в рабочих средах, загрязненных маслом.
Низкотемпературный ремень с боковой стенкой
Гибкая при низких температурах резиновая смесь сохраняет гибкость при работе при низких температурах и может быть адаптирована для транспортировки на открытом воздухе при температуре примерно-40°С, в зависимости от конкретной рецептуры.
Ремень с боковой стенкой для пищевых продуктов
В приложениях, контактирующих с пищевыми продуктами, могут использоваться подходящие нетоксичные и легко очищаемые материалы для конвейерного оборудования для зерна, фруктов, овощей и пищевой промышленности. Точный материал и сертификацию следует выбирать в соответствии с целевым рынком и требованиями применения.
Структурная и функциональная настройка
Выбор базовой туши
ЮФЭН предлагает базовые ремни, армированные полиэфирной тканью EP или оцинкованным стальным кордом, в соответствии с требованиями к транспортирующей нагрузке, расстоянию и подъему.
Настройка высоты боковины
Доступная высота боковин включает в себя40, 60, 80, 100, 200, 300, 400 и 500 мм, другие размеры доступны в соответствии с требованиями проекта.
Тип шипа и расстояние
Планки T, C и TC можно выбрать в зависимости от размера материала, угла транспортировки и требуемой грузоподъемности.
Функциональная резиновая формула
Износостойкие, огнестойкие, высокотемпературные, маслостойкие и низкотемпературные резиновые смеси могут быть адаптированы для различных условий эксплуатации.
Армирующая структура
Поперечное усиление может быть добавлено для улучшения поддержки опорного ремня во время обратного хода, а дополнительное поперечное усиление из стальной проволоки может быть настроено для ударной нагрузки материала.
Обработка фиксированной длины
ЮФЭН поддерживает резку фиксированной длины и индивидуальных размеров для компактного конвейерного оборудования и установок для конкретного проекта.
Интегрированная вулканизация и производительность ремня
Цельная горячая вулканизация
Боковые стенки, шипы и опорный ремень соединяются посредством высокотемпературной вулканизации, а не только с помощью поверхностного клеевого соединения. Это помогает сохранить структурную целостность во время многократного изгиба и эксплуатации шкива.
Вертикальная и угловая транспортировка

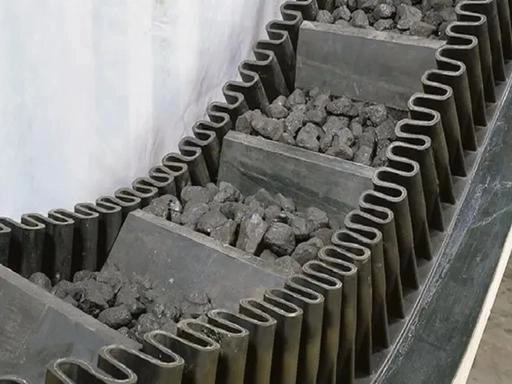

Гофрированные боковые стенки удерживают материал по бокам, а шипы обеспечивают поперечную поддержку. В зависимости от конфигурации системы и характеристик материала лента может использоваться для транспортировки под крутым углом и в вертикальном направлении.
Уменьшенный откат материала
Комбинация боковых стенок и планок образует отдельные карманы для материала, помогая уменьшить скольжение и рассыпание материала на крутых участках транспортировки.

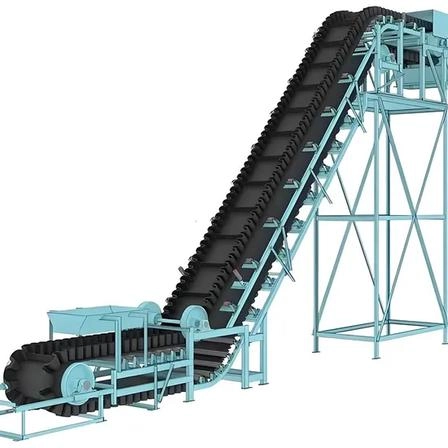

Гибкая схема конвейера
Конвейерные системы с боковыми стенками могут быть сконфигурированы для горизонтального и наклонного расположения, Z-типа и S-типа, что потенциально снижает потребность в промежуточных точках перегрузки.
Выбор туши для разных грузов
Конструкции EP обычно подходят для применений со средней нагрузкой, тогда как конструкции из стального корда обеспечивают более высокую прочность на разрыв для тяжелых и более длинных конвейерных систем.

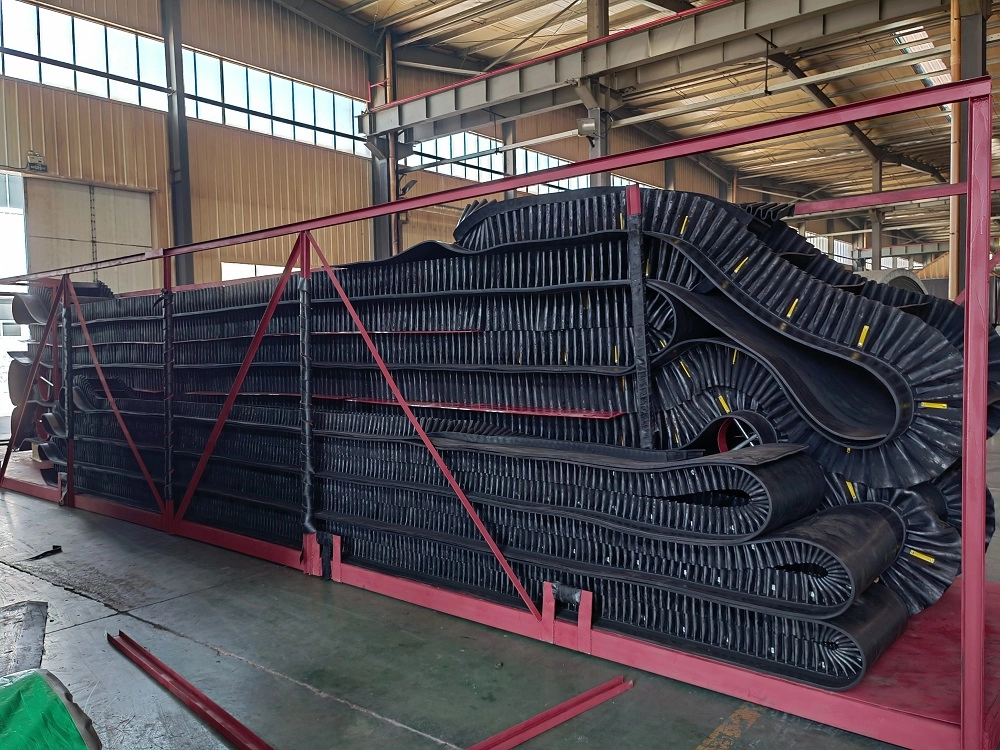

Сырье и производственный контроль
Базовый каркас
Высокопрочная ткань EP и высокопрочный оцинкованный металлокорд выбираются в соответствии с требуемым классом прочности.
Резиновые боковины и шипы
Для изготовления боковин и шипов используются гибкие резиновые смеси с хорошей устойчивостью к усталости при изгибе, позволяющие выдерживать повторяющиеся движения вокруг шкивов.
Покрытие и склеивающая резина
Натуральный натуральный каучук или функциональный синтетический каучук, такой как NBR и EPDM, можно выбирать в зависимости от требований к износу, маслу и температуре.
Армирующие компоненты
Поперечная жесткая арматура и конструкции из стальной проволоки, устойчивые к разрыву, могут быть включены в специальные конструкции, где требуется дополнительная поддержка или ударопрочность.
Каждая партия ткани, металлокорда и резиновых материалов перед поступлением в производство подвергается проверке на растяжение, изгиб и адгезию.

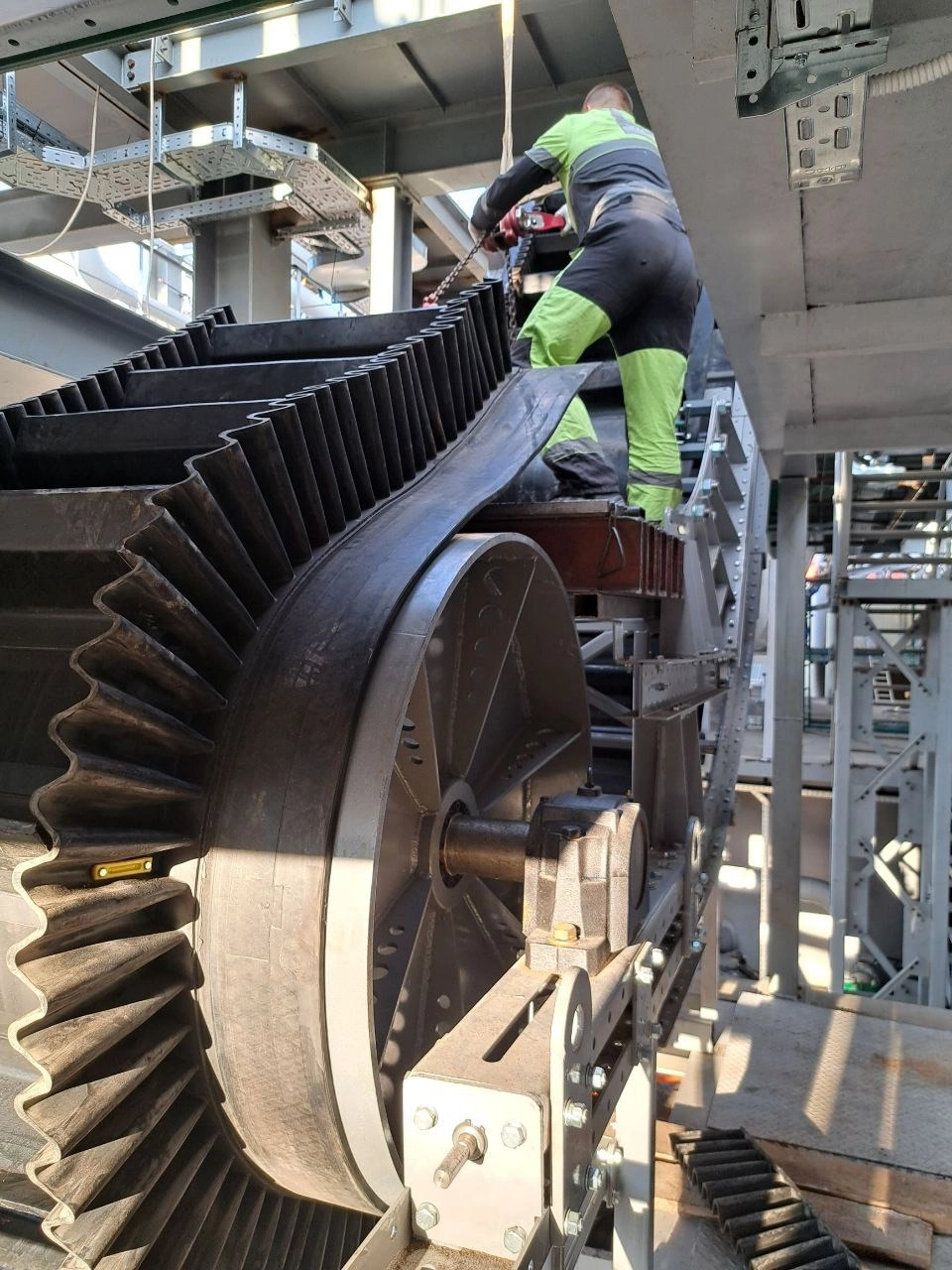

Установка, соединение и обслуживание
Сращивание горячей вулканизации
Для неразъемных соединений базовый ремень готовится ступенчатыми слоями, при этом положения боковин и шипов точно выровнены. Соответствующая связующая резина затем помещается между слоями ленты перед вулканизацией при контролируемой температуре и давлении.
Ремонт холодным склеиванием
Ремонт холодным клеем можно использовать при локальных повреждениях поверхности или при экстренном обслуживании. Не рекомендуется использовать его в качестве основного несущего соединения при длительной эксплуатации в тяжелых условиях.
Требования к компоновке конвейера

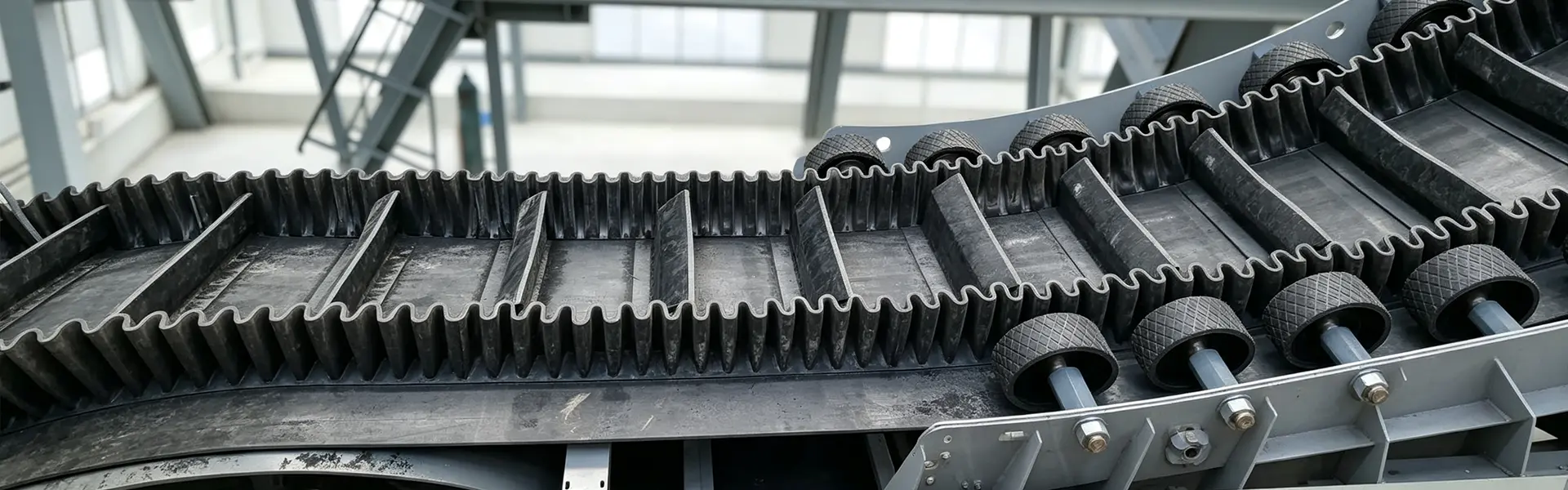

Для поддержки ремня во время обратного хода следует использовать направляющие ролики возврата, предназначенные для боковых стенок. Ударные ролики из полиуретана следует устанавливать рядом с точками погрузки, где крупные материалы могут создавать концентрированные удары.
Выравнивание ремня
Самовыравнивающиеся натяжные ролики можно устанавливать через соответствующие промежутки времени на длинных конвейерных линиях, чтобы уменьшить отклонение ленты и обеспечить стабильную работу.
Соответствующие компоненты конвейера
Конвейерная лента серии
Конвейерная лента YUFENG с рифлением и боковыми стенками может поставлять тканевую конвейерную ленту, конвейерную ленту со стальным кордом, конвейерную ленту с рисунком, конвейерную ленту с грубым верхом и конвейерную ленту для труб для различных требований транспортировки.
Серия конвейерных роликов
К соответствующим компонентам относятся желобные ролики, возвратные ролики, ударные ролики, самовыравнивающиеся ролики и специальные узлы конвейерных роликов с боковой стенкой.
Резиновые аксессуары
Для обслуживания конвейерной системы доступны износостойкие резиновые листы, конвейерные плинтусы, ремонтные клеи и комплекты заплат для вулканизации.
Трубопроводная продукция ПНД
Водопроводные трубы из полиэтилена высокой плотности и трубы для драги из полиэтилена высокой плотности могут поставляться для вспомогательных систем транспортировки воды и шлама в горнодобывающих проектах.
Индивидуальная служба поддержки
Размеры роликов, высоту боковин, конфигурацию шипов, ширину ленты и состав резины можно регулировать в соответствии с чертежами и условиями эксплуатации.
Стандарты и документация по качеству
Производственные стандарты
Конвейерные ленты с боковыми стенками YUFENG производятся с учетомISO 14890, DIN 22102 и GB/T 7984.требования. Базовые конструкции из стального корда могут следоватьDIN 22131, в то время как применимые подземные огнестойкие модели могут быть изготовлены в соответствии сМТ/Т668.
Сертификаты качества и отчеты
Доступная документация может включатьСертификация управления качеством ISO 9001, документация CE, протоколы испытаний SGS, документация по безопасности угольных шахт и протоколы заводских испытаний на усталость при изгибе., в зависимости от конфигурации продукта и рынка назначения.
Основные показатели эффективности
| Элемент производительности | Стандартное требование | Стандарт тестирования |
|---|---|---|
| Удлинение при разрыве каркаса EP | ≥300% | ИСО 6259 |
| Межслойная прочность на отслаивание | ≥12 Н/мм | ИСО 2411 |
| Постоянное удлинение при номинальной нагрузке | ≤2,5% | DIN 22102 |
| Потери резины покрытия при истирании | ≤0,8 см³/1,61 км | ИСО 4649 |
| Прочность сцепления с корнем боковой стенки | Отсутствие расслоения после 10 000 циклов изгиба. | Заводское испытание на изгиб |

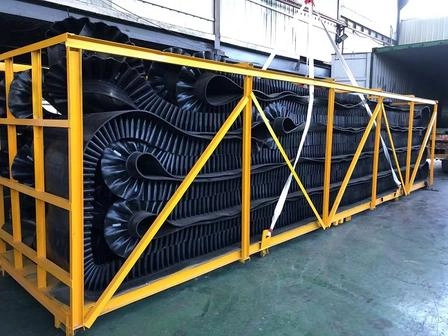

Упаковка и хранение
Ремни средней и малой ширины

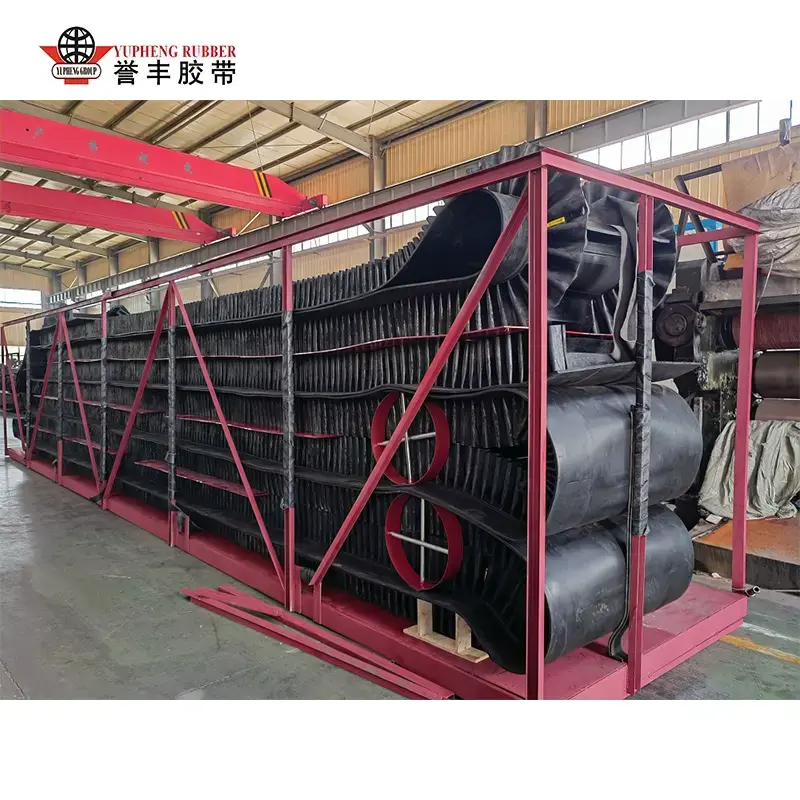

Ремни шириной примерно 300–1000 мм можно закрепить с помощью специальных опор из металлической рамы для защиты гофрированных боковых стенок во время транспортировки.
Ремни со стальным кордом большой ширины
Тяжелые боковые ленты шириной примерно 1200–2000 мм могут быть закреплены усиленной стальной лентой и деревянными поддонами для транспортировки в контейнерах.
Разрежьте секции ремня
Короткие индивидуальные секции отдельно защищаются пеной или другими амортизирующими материалами, чтобы уменьшить столкновение шипов и боковин во время транспортировки.
Требования к хранению
Храните ремни горизонтально в сухом складе и избегайте длительного воздействия прямых солнечных лучей, химических растворителей и других условий, которые могут ускорить старение резины.
Как запросить ценовое предложение на конвейерную ленту с боковой стенкой
- Базовый каркас: EP или стальной корд.
- Ширина ремня
- Высота боковины
- Тип и высота шипа
- Максимальный угол транспортировки
- Тип материала и размер куска
- Температура материала и рабочая среда
- Расстояние транспортировки и высота подъема
- Требуемое количество
- Порт назначения
Технические инженеры YUFENG могут использовать эти параметры для определения подходящего сорта каркаса, конфигурации боковых стенок и структуры планок для конвейерной системы.
