Самовыравнивающийся желоб натяжной ролик

Удержание конвейерной ленты по центру является ключевой функцией самовыравнивающегося желоба YUFENG. Его автоматическая поворотная рама реагирует на боковое движение ленты и помогает исправить смещение, вызванное неравномерным натяжением или загрузкой материала, уменьшая соскальзывание кромок и перерывы в обслуживании. Доступный в диаметрах 89–159 мм и ширине ленты 400–2400 мм, он подходит для горнодобывающей промышленности, систем обработки зерна и транспортировки цемента.

Определение продукта и принцип работы коррекции поворота

1. Структура

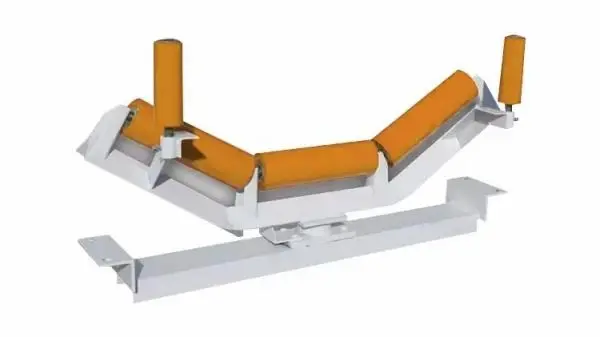

Самовыравнивающийся желоб YUFENG представляет собой трехроликовый несущий узел, построенный на свободно вращающемся центральном поворотном основании. Он состоит из одного горизонтального центрального ролика, двух симметричных наклонных крыльевых роликов и боковых направляющих роликов. Когда конвейерная лента отклоняется из-за неравномерной загрузки материала, неравномерного натяжения ленты или изменения выравнивания конвейера, край ленты контактирует с направляющим роликом и заставляет натяжную раму поворачиваться на 5–8°, создавая обратную корректирующую силу, которая автоматически направляет ленту обратно к центру.

YUFENG использует утолщенные бесшовные стальные трубы Q235, цельные холоднотянутые цельные валы, шарнирные седла из прочной литой стали и двухслойные лабиринтные композитные уплотнения. Каждый ролик оснащен подшипниками 6204/6305 с двойным уплотнением и низким коэффициентом трения, радиальное биение которых контролируется ниже 0,5 мм, а статическое сопротивление вращению поддерживается на уровне 1,4–2,4 Н. Такая конструкция обеспечивает стабильную, бесшумную работу в пыльных, влажных средах с переменными температурами от -20℃ до +80℃.

2. Индивидуальные конфигурации самовыравнивания.

В дополнение к стандартным моделям из углеродистой стали, YUFENG предлагает индивидуальные самовыравнивающиеся натяжные ролики для различных условий эксплуатации, в том числе ударные модели с резиновым покрытием для точек подачи материала, антикоррозийные модели из СВМПЭ для работы в соляном тумане и химических средах, а также высокотемпературные модели для линий транспортировки печной золы. Все поступающее сырье перед производством проходит проверку на прочность на разрыв и химический состав, чтобы гарантировать стабильное качество производства.

Проверенные данные полевых испытаний

1. Семимесячный непрерывный тест отслеживания

Компания YUFENG провела семимесячные непрерывные полевые испытания системы транспортировки зерна длиной 1,2 км, чтобы оценить фактическую производительность желобного натяжного ролика при непрерывной работе. Испытание проводилось на открытом зерновом складе с переменным ветром и температурой от -12℃ до +72℃. Каждая группа натяжных роликов обрабатывала грузы массой до 2200 кг при транспортировке пшеницы, кукурузы и риса.

2. Основные результаты производительности

Ответ на исправление:Натяжной ролик реагировал на отклонение ремня в течение 0,8 секунды и непрерывно направлял ремень к центру без заметных колебаний.

Защита ремня:Истирание кромок ремня сократилось на 45 %, что увеличило зарегистрированный цикл замены ремня с 12 до 18 месяцев.

Утечка материала:При том же объеме транспортировки утечка материала снизилась с 3,1% при использовании роликов с фиксированным желобом до 0,32% при использовании самовыравнивающихся роликов YUFENG.

Прочность уплотнения и поворота:После 35 последовательных дней циклических испытаний на старение пылью и водяным распылением все испытательные образцы не показали заедания подшипников или ржавчины поворотного вала.

Полная классификация продукции и таблица стандартных технических параметров

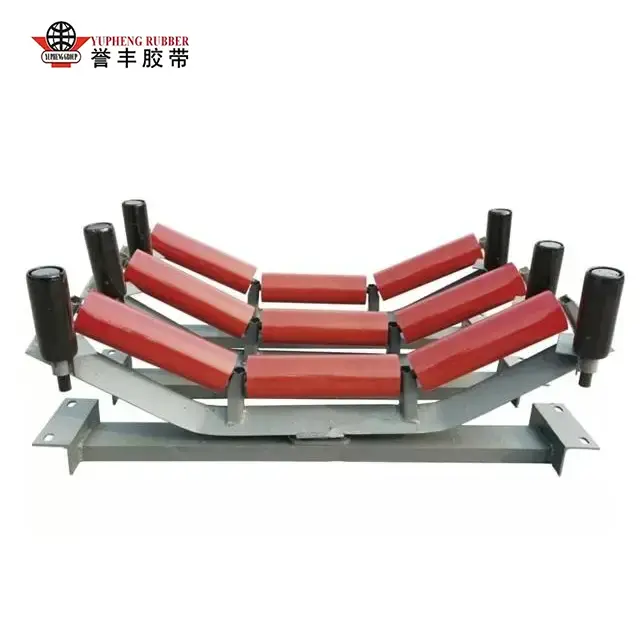

1. Серия самовыравнивающихся желобов натяжных роликов

YUFENG разрабатывает серию четырехосных самовыравнивающихся желобов для различных условий нагрузки, схем конвейера и условий эксплуатации. Для специальных конвейерных систем также доступны индивидуальные размеры и конфигурации.

Стандартный 3-роликовый самовыравнивающийся натяжной ролик:Модель общего назначения для обработки зерна, песка и горнодобывающей промышленности, доступная с углами желоба 20°, 30°, 35° и 45°.

Ударный самовыравнивающийся натяжной ролик:Оснащен толстыми роликами с резиновым покрытием в точках подачи материала, которые помогают поглощать до 72% мгновенной силы удара, сохраняя при этом автоматическое отслеживание ленты.

Реверсивный самовыравнивающийся желоб:Имеет двунаправленную поворотную поворотную конструкцию для возвратно-поступательных челночных конвейеров и конвейерных систем портовых складов.

Самовыравнивающийся натяжной ролик из антикоррозионного самовыравнивающегося желоба из СВМПЭ:Использует корпус ролика из неметаллического полимера с поворотным валом из нержавеющей стали для использования на химических заводах, прибрежных терминалах и в условиях соляного тумана.

2. Стандартные технические параметры

Реальные примеры проектов глобальных промышленных клиентов

1. Проект конвейерного конвейера крупного зернового терминала в Австралии

Масштаб проекта:Система конвейеров для зерна длиной 9 км, оснащенная транспортной лентой шириной 1000 мм и расчетной производительностью 1800 тонн в час.

Задача клиента:Оригинальные натяжные ролики с фиксированным желобом не могли эффективно корректировать отклонение ленты, вызванное ветром. Постоянное смещение ленты приводило к разрыву кромок и рассыпанию зерна, что приводило к незапланированным простоям до 32 часов каждый месяц.

ЮФЭН Решение:Мы поставили изготовленные по индивидуальному заказу самовыравнивающиеся направляющие ролики с наклоном 35° и усиленными поворотными шарнирными сиденьями, обеспечивающими непрерывную автоматическую коррекцию ленты в условиях эксплуатации на открытом воздухе.

После 16 месяцев непрерывной работы самоцентрирующаяся система сохраняла стабильные характеристики корректировки в течение года, сокращая ежемесячные простои на техническое обслуживание на 70%.

Отзывы клиентов:«Автоматическое отслеживание самовыравнивающихся натяжных роликов YUFENG полностью решает нашу давнюю проблему смещения ленты, значительно сокращая отходы зерна и трудозатраты на техническое обслуживание».

2. Линия транспортировки хромовой руды для открытого карьера в Южной Африке.

Условия труда:Конвейерная система работает в горной местности с неровными склонами, тяжелым воздействием кусковой руды и высокой концентрацией пыли в течение всего года.

ЮФЭН Решение:Мы предоставили ударные желоба натяжные ролики, оснащенные утолщенными роликами с резиновым покрытием и усиленными шарнирными сиденьями с пылезащитными конструкциями.

После двух лет непрерывной работы с большими нагрузками натяжные ролики сохранили стабильные характеристики автоматической коррекции без сбоев в коррекции, что эффективно повысило надежность выравнивания конвейерной ленты и снизило требования к техническому обслуживанию.

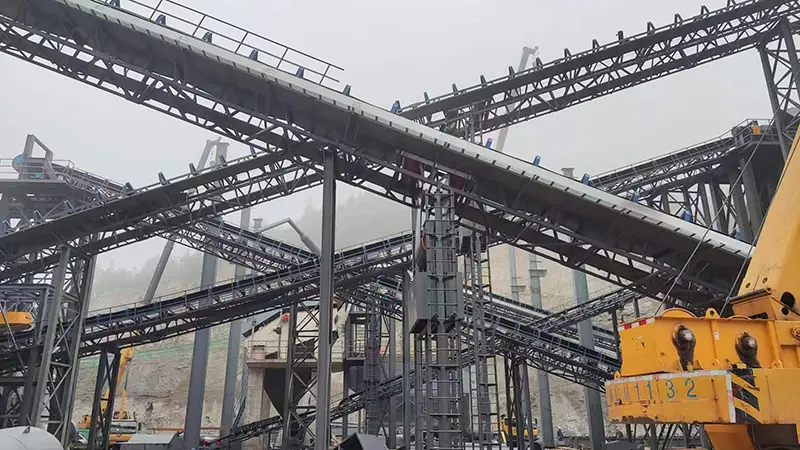

3. Внутренняя карьерная линия по производству нерудного заполнителя производительностью 4500 тонн в день.

Условия труда:Производственная линия обрабатывает высокоабразивные каменные заполнители с частым дисбалансом загрузки материала, что приводит к серьезным отклонениям ленты и ускоренному износу кромок ленты.

ЮФЭН Решение:Мы поставили сверхмощные самовыравнивающиеся натяжные ролики для обеспечения непрерывного центрирования ленты во время транспортировки заполнителей на большие расстояния.

Оптимизированная самокорректирующаяся конструкция уменьшила проблемы с отклонением ленты, снизила частоту замены конвейерной ленты и повысила общую стабильность карьерной транспортной системы.

Основные конкурентные преимущества по сравнению с обычными натяжными роликами с фиксированным желобом

Применимые промышленные сценарии с подробным объяснением применения

1. Зерновая и сельскохозяйственная промышленность

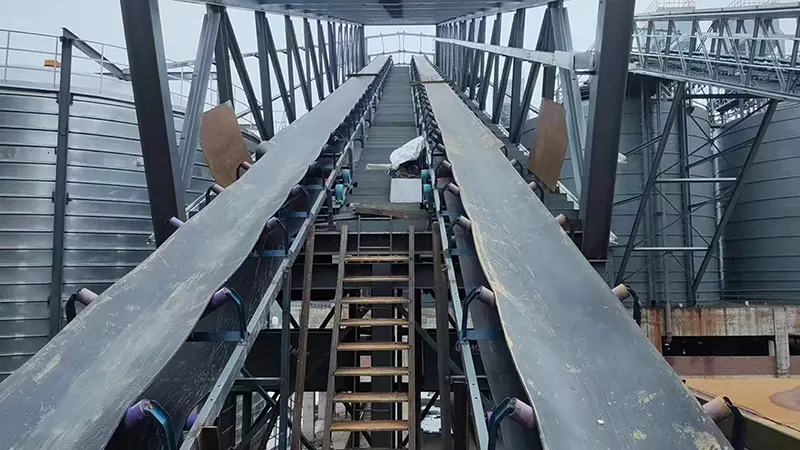

Самовыравнивающиеся желоба YUFENG широко используются на крупных терминалах хранения зерна, на заводах по переработке риса и кукурузы, а также в системах транспортировки зерна на открытых складах. При транспортировке зерна на большие расстояния, подверженной воздействию ветра и неравномерной загрузке материала, самоцентрирующаяся конструкция постоянно корректирует отклонение ленты, уменьшая рассыпание зерна и улучшая стабильность транспортировки.

2. Горнодобывающая промышленность

На угольных шахтах, рудниках по добыче хромовой руды, проектах по добыче железной руды и карьерах нерудных материалов конвейерные системы с длинными пролетами часто сталкиваются с отклонениями ленты, вызванными неравномерной загрузкой, изменениями рельефа местности и воздействием тяжелых материалов. Самовыравнивающиеся желобные натяжные ролики YUFENG обеспечивают автоматическое отслеживание, обеспечивая стабильное выравнивание ленты и снижая износ кромок, риски разрывов и неожиданные простои.

3. Тепловые электростанции

Теплоэлектростанциям необходима надежная работа конвейеров для подачи угля на большие расстояния и транспортировки материалов для сероочистки известняка. Самовыравнивающиеся желобные натяжные ролики YUFENG помогают поддерживать положение конвейерной ленты во время непрерывной работы, повышая надежность системы и сокращая частоту технического обслуживания, вызванную отклонением ленты.

4. Промышленность строительных материалов

На цементных заводах, линиях по производству песка и каменных заполнителей и других объектах по транспортировке тяжелых материалов неравномерное распределение материала может легко привести к смещению конвейерной ленты. Самовыравнивающиеся натяжные системы YUFENG автоматически регулируют положение ленты, обеспечивая более плавную транспортировку абразивных сыпучих материалов.

5. Порты и причалы для навалочных грузов

Прибрежные порты и терминалы для насыпных грузов часто работают в условиях сильного ветра и сложных условий погрузки. Самовыравнивающиеся желобные натяжные ролики YUFENG подходят для систем разгрузки зерна, руды и сыпучих грузов, обеспечивая стабильное отслеживание ленты во время транспортировки на большие расстояния.

6. Химическая и соляная промышленность.

Для химических заводов и прибрежных сред по производству соли, подверженных коррозии кислотой, щелочью и соляным туманом, YUFENG предлагает антикоррозийные самовыравнивающиеся направляющие ролики из СВМПЭ из коррозионностойких материалов и индивидуальной конструкции, обеспечивающие долгосрочную стабильную работу в суровых условиях.

Заводская профессиональная сила и авторизованные глобальные квалификации

1. Передовые производственные возможности и производственные мощности

YUFENG владеет стандартизированным автоматическим производственным цехом площадью 21 000 квадратных метров, оснащенным более чем 55 комплектами прецизионного обрабатывающего оборудования с ЧПУ. Имея ежемесячную производственную мощность в 85 000 комплектов натяжных роликов для конвейеров и более чем 15-летний опыт производства конвейерных роликов и компонентов коррекции отслеживания, YUFENG предлагает надежные самовыравнивающиеся натяжные ролики для промышленных клиентов по всему миру.

2. Международные сертификаты и поддержка квалификации проектов.

Вся продукция YUFENG с самовыравнивающимися желобами проходит международную сертификацию системы управления качеством ISO9001, требования стандарта безопасности горнодобывающей промышленности MT/T 821 и проверку экспортного соответствия CE. Полные отчеты о заводских аудитах третьих сторон и отчеты об отслеживании эксплуатационных испытаний могут быть предоставлены для поддержки утверждения проекта заказчиком, проверки квалификации поставщика и оценки качества.

3. Строгий контроль качества и проверка производительности.

YUFENG управляет независимой лабораторией контроля качества и осуществляет строгий контроль качества на протяжении всего производственного процесса. Процедуры проверки включают проверку механической прочности сырья, испытание на плавность поворота полуфабриката, испытание на усталость готового продукта с непрерывной коррекцией отклонений, моделирование старения уплотнительной пылью и водяным распылением, а также окончательную проверку экспортной упаковки для обеспечения стабильных характеристик продукта перед отправкой.

4. Индивидуальная инженерная поддержка и глобальное обслуживание.

YUFENG поддерживает бесплатную поставку инженерных чертежей САПР, быструю доставку образцов в течение 7 дней для небольших тестовых заказов и 16–20-дневные производственные циклы для индивидуальных заказов на самовыравнивающиеся ролики. Наша техническая команда предоставляет удаленное послепродажное руководство по всему миру и услуги по подбору компоновки конвейеров на месте для крупных зарубежных конвейерных проектов.

Часто задаваемые вопросы

1. Вопрос: Где на конвейерных линиях следует устанавливать самовыравнивающиеся желоба?

О: Рекомендуется устанавливать один комплект каждые 15–30 метров на несущей стороне конвейеров дальнего следования, а также добавлять дополнительные комплекты в точках перегрузки, на участках подъема/спуска и на открытых ветровым участках для повышения эффективности коррекции. Угол наклона желоба 35° является универсальным стандартом для большинства проектов по добыче полезных ископаемых и транспортировке зерна; Угол наклона 20° подходит для транспортировки легких грузов сельскохозяйственного материала, а модель с глубоким желобом под углом 45° предназначена для транспортировки крупнотоннажных грузов. Мы можем полностью отрегулировать угол поворота кронштейна в соответствии с чертежом вашего конвейера.

2. Вопрос: Можете ли вы поставить антикоррозийные самовыравнивающиеся роликовые опоры для прибрежных соляных складов и химических заводов?

А: Абсолютно. Мы предлагаем три соответствующих антикоррозионных решения: самовыравнивающиеся натяжные ролики из неметаллического полимера из сверхвысокомолекулярного полиэтилена, натяжные ролики из нержавеющей стали с толстым резиновым покрытием и натяжные ролики поворотного вала, изготовленные по индивидуальному заказу, которые могут адаптироваться к длительной работе в коррозионных средах с кислотами, щелочами и соляным туманом.

3. В: Каков ваш минимальный объем заказа и стандартное время доставки?

О: минимальный заказ пробного образца составляет 1 шт.; Оптовый официальный заказ MOQ составляет 100 комплектов. Стандартные характеристики обычных самовыравнивающихся натяжных роликов могут быть доставлены в течение 7 рабочих дней, в то время как изготовление нестандартных самовыравнивающихся желобных натяжных роликов по индивидуальному заказу занимает 16–20 дней.

4. Вопрос: Соответствуют ли ваши самоцентрирующиеся роликовые опоры международным стандартам промышленного дизайна?

О: Вся готовая продукция полностью соответствует глобальным промышленным стандартам конвейерных конвейеров CEMA, ISO, MT/T 821 и DIN, полные официальные отчеты об испытаниях производительности прилагаются для трансграничного экспортного таможенного оформления.

Связаться с ЮФЭН

Вы ищете стабильное и не требующее особого обслуживания решение для натяжных роликов, позволяющее избежать частых отклонений ленты и снизить долгосрочные эксплуатационные расходы конвейера? Свяжитесь с профессиональной командой инженеров YUFENG сегодня, чтобы запросить образцы продукции, индивидуальные технические чертежи и прямые расценки с завода.

YUFENG предлагает комплексные решения для коррекции траектории движения конвейеров для горнодобывающей промышленности, сельского хозяйства, портов, электростанций, химической промышленности и других операций по перевалке сыпучих материалов по всему миру.
