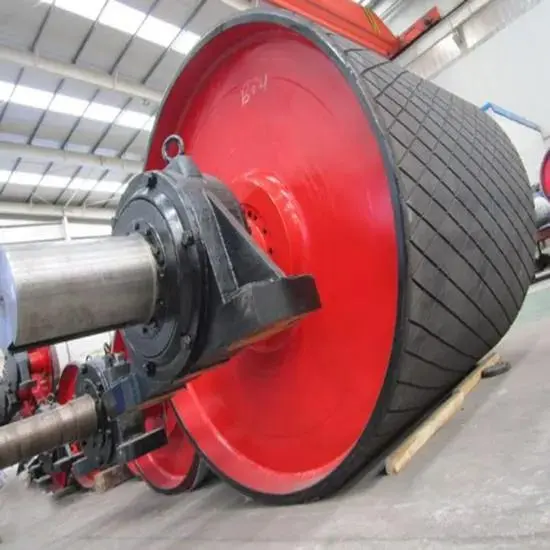

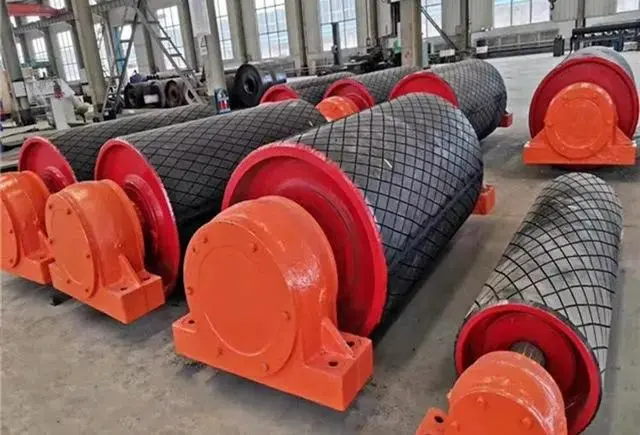

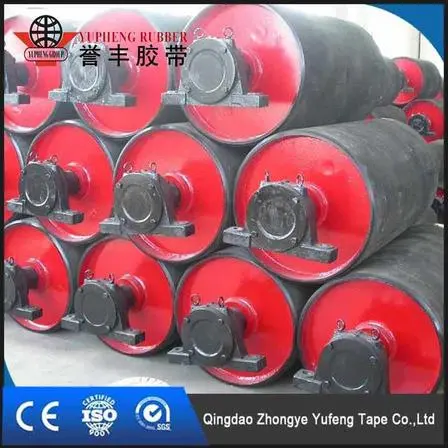

Приводной шкив с резиновым покрытием

Благодаря множеству вариантов изоляции, включая простую резину, ромбовидную канавку, канавку «елочкой» и резину FRAS, приводной шкив YUFENG с резиновой изоляцией обеспечивает улучшенное трение, дренаж и износостойкость для требовательных конвейерных применений. Протестированное на адгезию к резине, динамический баланс, устойчивость к истиранию и растяжению, оно обеспечивает стабильную работу при температуре от -30°C до 100°C, одновременно сокращая время простоя и затраты на техническое обслуживание в тяжелых конвейерных системах.

Функции

Приводной шкив с высоким коэффициентом трения для тяжелых конвейерных систем

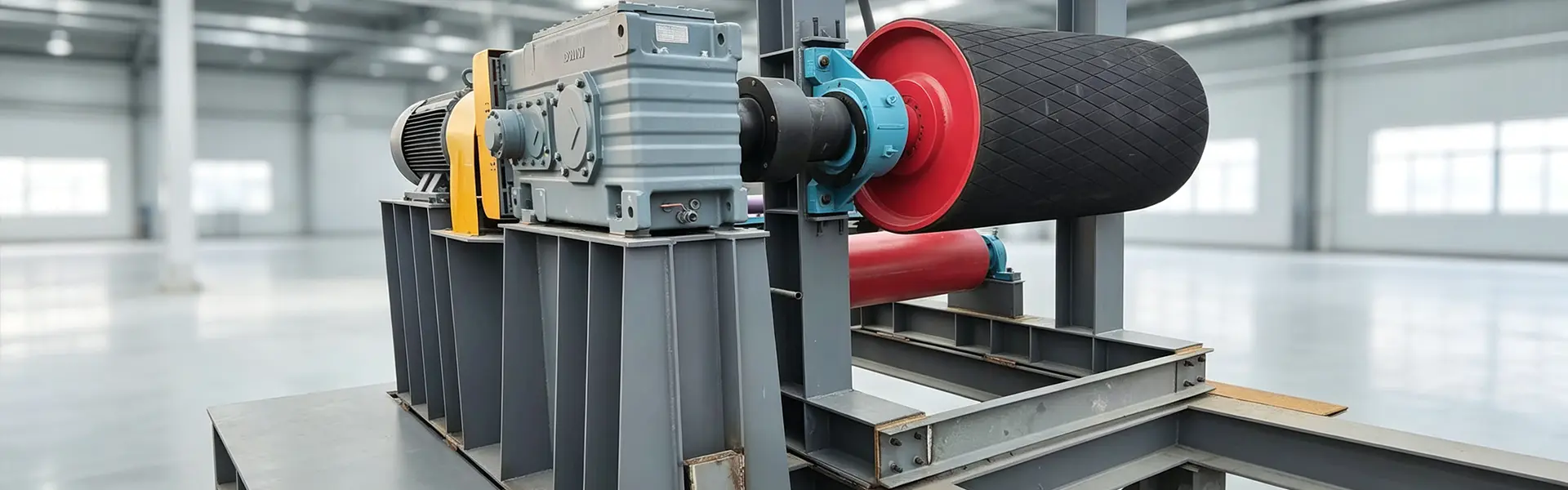

Приводной шкив YUFENG с резиновой муфтой, также известный как приводной барабан с головкой, предназначен для систем ленточных конвейеров на средние и большие расстояния, перекачивающих сыпучие материалы большого объема. В отличие от приводных шкивов из голой стали, которые обеспечивают ограниченное трение во влажных или пыльных условиях, этот шкив сочетает в себе жесткий стальной барабан с толстым износостойким резиновым слоем, образованным посредством встроенной горячей вулканизации.

Стальной барабан обеспечивает структурную прочность, необходимую для выдерживания крутящего момента и радиальных нагрузок, а резиновое покрытие создает поверхность контакта с высоким коэффициентом трения между шкивом и конвейерной лентой. Эта комбинация улучшает сцепление, уменьшает проскальзывание ремня и защищает ремень от прямого контакта металла с резиной во время непрерывной работы.

Предназначен для конвейерных лент со стальным кордом высокого натяжения.

Усиленная конструкция шкива подходит для конвейерных систем, оснащенных обычными конвейерными лентами со стальным кордом и тканевыми лентами. Доступные конфигурации охватывают ширину конвейерной ленты от 500 мм до 2000 мм, при этом размеры шкивов и грузоподъемность регулируются в зависимости от натяжения конвейера, скорости ленты и пропускной способности материала.

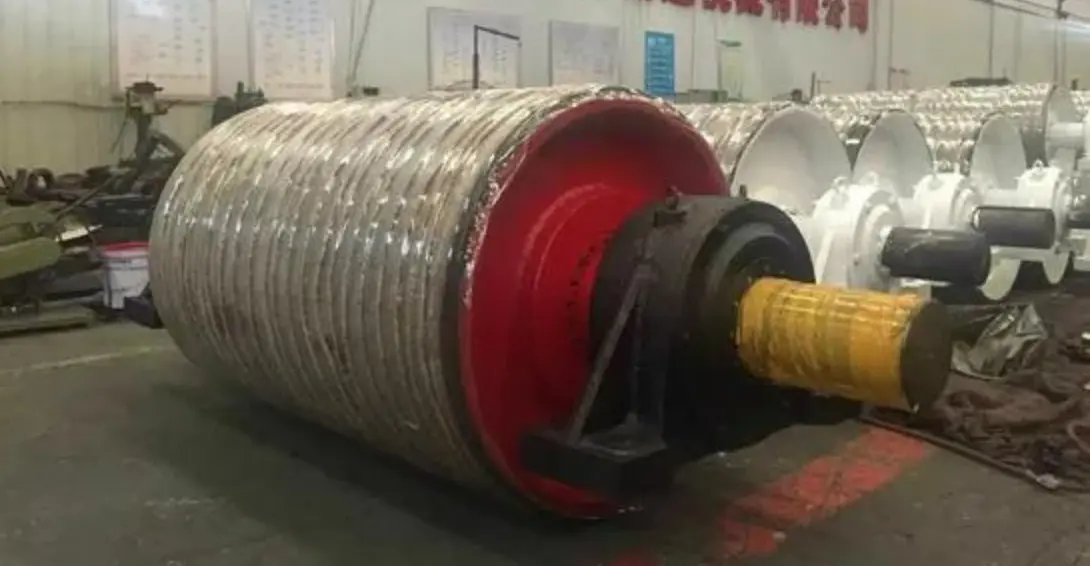

Термовулканизированная изоляция для долгосрочной стабильности

В отличие от обычной изоляции холодного приклеивания, резиновый слой прочно прикрепляется к стальному барабану посредством контролируемой высокотемпературной вулканизации. Это снижает риск расслоения, образования пузырей и отделения резины при длительной работе с большими нагрузками, что делает шкив пригодным для использования в угольных шахтах, портах, цементных заводах и предприятиях по переработке полезных ископаемых.

Сырье и производственное ремесло

Армированная стальная конструкция барабана

Корпус барабана и концевые диски изготавливаются из стали Q235B или Q345B в зависимости от требований к нагрузке. Перед нанесением резины стальные поверхности подвергаются дробеструйной очистке до степени Sa 2,5, что позволяет удалить слои ржавчины и оксидов, одновременно создавая подходящую поверхность склеивания для изолирующего состава. В приводном валу используется закаленная и отпущенная сталь марки 45#, обеспечивающая достаточную устойчивость к скручиванию и изгибу при непрерывной передаче мощности.

Специальные резиновые изоляционные смеси

Стандартный изоляционный состав сочетает в себе натуральный каучук с износостойким синтетическим каучуком, твердость которого контролируется на уровне 60±5 по Шору А. Материал обеспечивает баланс тяги, стойкости к истиранию и эластичности. Для специализированных применений YUFENG может поставлять составы из огнестойкой и антистатической резины FRAS, маслостойкого NBR или высокотемпературного EPDM в зависимости от среды конвейера.

Усиленная структура отстающей поверхности

В конструкцию утеплителя можно включить армирующий слой из стальной проволоки для повышения устойчивости к разрывам и повторным механическим воздействиям. Доступны ромбовидные и елочные узоры поверхности для увеличения тяги и облегчения отвода воды или мелкого материала между шкивом и конвейерной лентой.

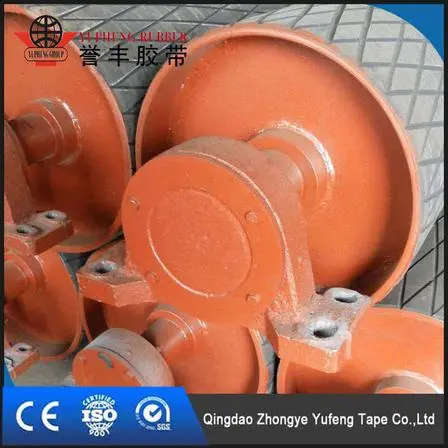

Подшипник и уплотнительный узел для тяжелых условий эксплуатации

Шкив может быть оснащен сферическими роликоподшипниками от всемирно признанных или квалифицированных отечественных поставщиков в соответствии с требованиями заказчика. Многоступенчатое лабиринтное уплотнение предотвращает попадание угольной пыли, минерального порошка, грязи и воды в корпус подшипника, обеспечивая стабильное вращение при длительной промышленной эксплуатации.

Комплексный производственный процесс горячей вулканизации

Подготовка прецизионного стального барабана

Производственный процесс начинается с формовки стального барабана, сварки концевых дисков и прецизионной обработки шеек вала. После сварки корпус шкива подвергается предварительной балансировке и контролю размеров, чтобы создать прочную основу для последующего резинового покрытия.

Подготовка поверхности и нанесение резины

Перед нанесением резиновой смеси поверхность барабана подвергается дробеструйной очистке и обрабатывается специальной связующей системой. Лист резиновой смеси равномерно расположен вокруг барабана, при этом в изолирующую конструкцию может быть включено дополнительное армирование стальной проволокой в ​​соответствии с требуемым уровнем эксплуатации.

Контролируемая высокотемпературная вулканизация

Подготовленный шкив поступает в автоклав для контролируемой горячей вулканизации при температуре примерно 140–160°С в течение 2–4 часов. Давление, температура и время отверждения контролируются на протяжении всего процесса, чтобы создать прочное интегрированное соединение между резиновым покрытием и стальным барабаном. Стандартные характеристики склеивания могут достигать ≥7 Н/мм в соответствии с требованиями испытаний ASTM D429.

Рисунок поверхности и отделка

После вулканизации резиновая поверхность подвергается точной обработке в соответствии с указанными требованиями к тяговому усилию. На отставании можно проделать ромбовидные канавки или канавки «елочкой», чтобы улучшить сцепление ремня и дренаж, а обработка поверхности удаляет излишки материала и неровности.

Динамическая балансировка и окончательная сборка

Готовый шкив перед установкой вала и подшипника подвергается точной динамической балансировке в соответствии с уровнем ISO 1940 G6.3. Процесс сборки включает в себя запрессовку вала, установку седла подшипника и проверку момента затяжки крепежных деталей для обеспечения стабильных механических характеристик.

Окончательная проверка производительности

Перед отправкой каждая производственная партия проходит проверку на прочность резины на растяжение, адгезию, стойкость к истиранию, низкотемпературную гибкость, размерную точность и динамический баланс. Записи о проверках сохраняются для отслеживания производства и проверки качества клиента.

Холодноклеенная изоляция для специальных заказов

Холодное соединение также доступно для шкивов малого диаметра, проектов замены и заказов, требующих более коротких производственных циклов. Однако для непрерывных тяжелонагруженных конвейерных систем YUFENG рекомендует использовать интегрированную термовулканизированную изоляцию для более прочного соединения и большей стабильности работы.

Данные полевых испытаний и сравнение проблем отрасли

Восьмимесячное непрерывное промышленное отслеживание испытаний

Компания YUFENG провела восемь месяцев подряд полевых испытаний приводных шкивов с резиновой муфтой на угольных шахтах Юго-Восточной Азии и европейских береговых терминалах по перевалке грузов. В ходе испытаний сравнивались шкивы с резиновым покрытием горячей вулканизации, обычные шкивы с покрытием холодного соединения и шкивы из голой стали в одинаковых условиях эксплуатации при тяжелых нагрузках, влажности и пыли.

Оценка была сосредоточена на реальных промышленных характеристиках, включая стабильность тяги, защиту ремня, долговечность, устойчивость к коррозии и частоту технического обслуживания. Зарегистрированные эксплуатационные данные демонстрируют преимущества встроенного резинового покрытия горячей вулканизации для систем непрерывной транспортировки сыпучих материалов.

Ограничения традиционных приводных шкивов из голой стали

Шкивы из голой стали до сих пор используются в некоторых традиционных системах транспортировки, но их жесткая металлическая поверхность создает ряд эксплуатационных проблем в сложных условиях:

• Низкое трение приводит к проскальзыванию ленты при запуске конвейера и работе с большими нагрузками, что требует повторной регулировки натяжения и увеличивает износ поверхности ленты.
• Прямой контакт стали с резиной создает концентрированное трение, ускоряющее истирание покрытия конвейерной ленты и сокращающее общий срок службы ленты.
• Открытая стальная поверхность уязвима для коррозии в сырых шахтах, портах и ​​наружных конвейерных системах, что увеличивает частоту замены.
• Отсутствие эластичного буферного слоя передает вибрацию и удары непосредственно на конструкцию конвейера, увеличивая рабочий шум и механическое напряжение.

Более высокие тяговые характеристики при мокрых и тяжелых нагрузках

В приводном шкиве YUFENG с резиновой изоляцией используется резиновое покрытие с высоким коэффициентом трения с ромбовидными или елочными канавками. Эластичная резиновая поверхность увеличивает силу контакта между шкивом и конвейерной лентой, а канавки на поверхности помогают удалять воду и мелкие загрязнения материала.

Данные полевого отслеживания показывают, что коэффициент трения резиновых покрытий с ромбовидным рисунком значительно выше, чем у голых стальных поверхностей, обеспечивая более стабильное сцепление при запуске конвейера, ускорении и непрерывной работе с полной нагрузкой, особенно в дождливых портах и ​​влажных условиях горнодобывающей промышленности.

Улучшенная защита ремня и снижение износа

Резиновый изоляционный слой действует как защитная переходная поверхность между шкивом и конвейерной лентой. По сравнению с прямым контактом со сталью, эластичная резиновая поверхность снижает концентрированное напряжение трения и сводит к минимуму ненужное повреждение покрытия ремня.

Согласно данным полевых испытаний, конвейерные системы, оснащенные шкивами с покрытием YUFENG из горячей вулканизированной резины, позволили добиться более длительного срока службы ленты, а истирание корпуса шкива и коррозионные повреждения были значительно снижены в условиях высокой запыленности и высокой влажности.

Интегрированная вулканизация для долгосрочной надежности

В отличие от методов холодного склеивания, которые основаны в основном на клеевом соединении, резиновое покрытие YUFENG горячей вулканизации образует интегрированное соединение между резиной и стальным барабаном посредством контролируемой температуры и отверждения под давлением.

В течение восьми месяцев непрерывной работы во влажных условиях угольной шахты не произошло явного отслоения резины, образования пузырей или запаздывания. Шкив сохранял стабильные характеристики вращения без аномальной вибрации вала, вызванной неравномерным износом поверхности.

Снижение затрат на техническое обслуживание благодаря прочной конструкции

Сочетание резинового покрытия с высоким коэффициентом трения, прецизионной динамической балансировки и усиленной конструкции шкива помогает снизить количество неожиданных остановок, вызванных проскальзыванием ремня, поверхностным износом и вибрацией.

Когда происходит локальный износ резиновой поверхности, запаздывание обычно можно отремонтировать вместо замены всего узла шкива, что снижает расход запасных частей и повышает долгосрочную окупаемость инвестиций для предприятий по перевалке сыпучих материалов.

Индекс производительности	Голый стальной приводной шкив	Шкив с запаздыванием холодного соединения	Приводной шкив YUFENG из горячей вулканизированной резины с запаздыванием
Тяговые характеристики	Низкое трение, повышенный риск скольжения во влажных условиях.	Улучшенное трение, но может произойти старение клея.	Высокостабильное сцепление с интегрированной резиновой связкой.
Отстающая долговечность	Нет защитного резинового слоя.	Риск отслоения после длительной эксплуатации.	Невозможно легкое расслоение в тяжелых условиях работы.
Защита ремня	Прямой контакт с металлом увеличивает истирание.	Базовый защитный эффект	Эластичный резиновый слой уменьшает повреждение от трения.
Экологическая адаптивность	Ограничено во влажной и агрессивной среде.	Умеренное сопротивление	Подходит для шахт, портов и цементных заводов.
Требования к техническому обслуживанию	Частая регулировка и замена.	Требуется регулярный осмотр запаздывания	Длительный цикл обслуживания с сокращением времени простоя

Реальные примеры применения глобальных проектов

Продукты YUFENG имеют стабильный опыт применения в десятках проектов транспортировки тяжелой промышленности за рубежом, накапливают поддающиеся проверке долгосрочные эксплуатационные данные и могут предоставлять фотографии операций на месте и справочные документы по проектам для оценки клиентов.

Пример 1: Проект транспортировки угольной шахты открытого типа в Юго-Восточной Азии

В фиксированной конвейерной линии на средние расстояния, оснащенной конвейерной лентой со стальным кордом ST1600, в качестве главного приводного барабана был использован наш приводной шкив с ромбовидной канавкой и резиновым покрытием шириной 1000 мм. Рабочая среда характеризуется круглогодичной высокой влажностью, скоплением угольной пыли и частыми ударами при запуске при полной нагрузке. После 3 лет непрерывной 24-часовой эксплуатации резиновое покрытие шкива сохраняет целостность структуры без растрескивания, расслоения или воздействия стальной проволоки; Проскальзывание ленты было полностью устранено, а клиент сократил частоту замены конвейерной ленты с каждых 8 месяцев до более чем 18 месяцев, что значительно сократило потери из-за остановки производства.

Пример 2: Терминал по перевалке навалочных грузов в европейском прибрежном порту

В портовой системе разгрузки руды и гравия используются приводные шкивы YUFENG с резиновыми пазами и антистатической резиновой формулой FRAS, чтобы адаптироваться к коррозийной среде дождливого тумана с морской солью. Конструкция дренажной канавки предотвращает образование пленки морской воды между шкивом и ремнем; антистатическая резина позволяет избежать риска возникновения статических искр при транспортировке сухого минерального порошка. Отзывы клиентов свидетельствуют о стабильной работоспособности подобранных конвейерных лент, низком уровне ежедневных отказов и необходимости только регулярной очистки поверхности без масштабного демонтажного ремонта в течение 2 лет.

Другие широко применимые сценарии

Наши шкивы также являются стандартными опорными компонентами для отечественных и зарубежных линий транспортировки клинкера на цементных заводах, систем транспортировки металлургических минеральных порошков, конвейеров для складов химических сыпучих материалов и стационарного конвейерного оборудования для карьеров, совместимых со всеми сериями стальных кордных конвейерных лент General и тканевых конвейерных лент.

Полная таблица параметров спецификации продукта

Таблица 1. Список основных технических параметров

Параметр Элемент	Подробные технические характеристики
Полное название продукта	Приводной шкив с резиновым покрытием (барабан головки привода)
Бренд	ЮФЭН
Соответствующая ширина конвейерной ленты	500/650/800/1000/1200/1400/1600/1800/2000 мм (допускается индивидуальная специальная ширина)
Стандартный диапазон наружных диаметров барабана	320/400/500/630/800/1000/1150/1350/1600/1800 мм

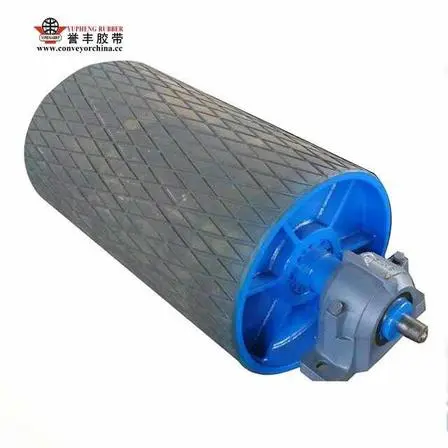

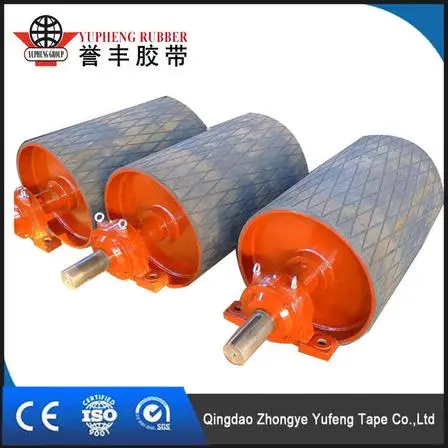

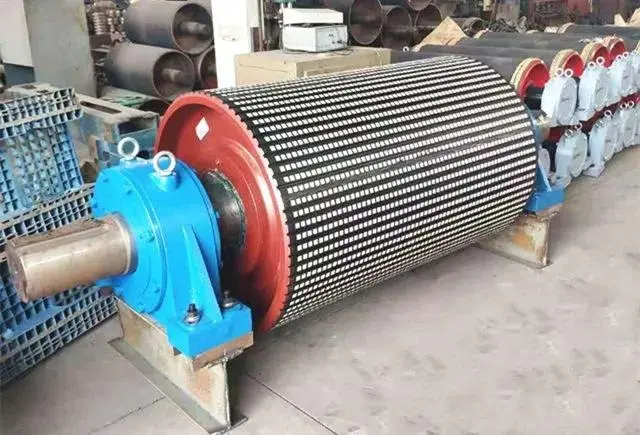

Тип поверхности с резиновым покрытием	Обычная резина, ромбовидная канавка, канавка «елочкой», огнестойкий антистатический материал FRAS, маслостойкий NBR, жаропрочный EPDM
Стандартная толщина изоляции	8 мм / 10 мм / 12 мм / 15 мм / 20 мм (опционально для мест сильных ударов с утолщенным слоем 25 мм)
Физические характеристики резины (стандартная формула NR-SBR)	Твердость: 60±5 Шор А; Предел прочности на растяжение ≥14 МПа; Удлинение при разрыве ≥450%; Прочность адгезии ≥7 Н/мм; Потери на истирание ≤120 мм³
Диапазон рабочих температур	Стандартный тип: -30℃ ~ 100℃; Устойчивость к высоким температурам: до 120 ℃; Специальный низкотемпературный: -40 ℃
Основное сырье	Корпус барабана: сталь Q235B/Q345B; Вал: закаленная и отпущенная легированная сталь 45 #; Отставание: смесь натурального каучука + синтетического каучука; Подшипник: сферический роликовый самовыравнивающийся подшипник
Стандарт динамического баланса	ISO 1940 G6.3 (высокоточный класс G2.5, адаптированный для проектов с низким уровнем вибрации)
Соответствующий тип конвейерной ленты	ST630~ST5000 Конвейерная лента со стальным кордом, Конвейерная лента из многослойной ткани, Твердая тканая лента из ПВХ/ПВГ
Применимые сыпучие материалы	Уголь, железная руда, известняк, гравий, минеральный порошок, цементный клинкер, сыпучие химические заполнители.
Охватываемые отрасли	Открытые и подземные горные работы, портовый терминал, металлургия, цементный завод, химический склад, карьер щебня, электростанция
Соответствие производственному стандарту	Стандарт конвейерного шкива GB/T, ISO 10297, CEMA, международные отраслевые нормы DIN
Предметы заводского полного контроля	Испытание на проникновение стальных сварных швов, Испытание на адгезию резины, Калибровка динамического баланса, Испытание резины на растяжение и истирание, Испытание на низкотемпературный изгиб, Испытание характеристик уплотнения подшипников
Доступные сертификаты	Отчет о заводских испытаниях, сертификация системы качества ISO 9001, сертификат CE, документ об испытаниях материалов SGS, индивидуальный файл проверки по требованию клиента
Образец услуги	Небольшие образцы-прототипы бесплатно; клиент берет на себя расходы по международной перевозке

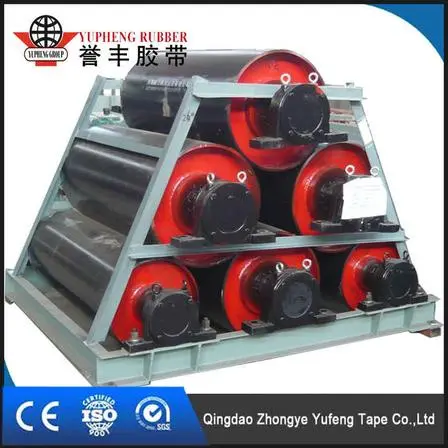

Стандарт внешней упаковки	Конец вала обернут антикоррозийной масляной бумагой; весь шкив покрыт водонепроницаемой полипропиленовой тканью; крепление деревянного поддона для морской перевозки
Правило минимального заказа	Договорная; поддержка пробного заказа на 1 штуку и крупносерийных экспортных заказов
Срок изготовления	Стандартные сроки наличия на складе: 15–20 рабочих дней; Заказы на полностью индивидуальный размер/специальную резиновую формулу: 20–35 рабочих дней.
Срок гарантии	Гарантия 12 месяцев при стандартных условиях работы и регулярном техническом обслуживании (или 20 000 часов работы, в зависимости от того, что наступит раньше)
Приемлемые условия оплаты	Телеграфный перевод T/T, безотзывный аккредитив по предъявлении
Загрузочный порт	Порт Циндао, Китай
Место происхождения	Город Циндао, провинция Шаньдун, Китай

Таблица 2. Справочные данные по диаметру приводных шкивов для тяжелых условий эксплуатации с различной шириной ремня

Ширина конвейерной ленты (мм)	Стандартный дополнительный внешний диаметр барабана (мм)
500	320, 400, 500
650	320, 400, 500, 630
800	500, 630, 800
1000	630, 800, 1000, 1150
1200	800, 1000, 1150
1400	1000, 1150, 1350
1600	1150, 1350, 1600
1800	1150, 1350, 1600, 1800
2000	1350, 1600, 1800

Почему стоит выбрать ЮФЭН?

В отличие от торговых компаний, которые обеспечивают только промежуточные продажи, YUFENG является профессиональным производителем конвейерных шкивов с полным производственным оборудованием, оборудованием для вулканизации и тестирования резины. Имея многолетний опыт работы в отрасли, мы обеспечиваем прямые поставки с завода, индивидуальное проектирование, техническую поддержку и услуги стабильного массового производства для глобальных проектов конвейерных систем.

Наш продукт разработан для решения распространенных проблем традиционных приводных шкивов, включая проскальзывание ремня, быстрый износ, частое техническое обслуживание и короткий срок службы. Благодаря высокопрочной стальной конструкции барабана, встроенному горячевулканизированному резиновому покрытию и строгому контролю качества мы поставляем надежные решения по передаче энергии для шахт, портов, цементных заводов и других отраслей тяжелой промышленности.

Часто задаваемые вопросы

В1: Каковы преимущества приводного шкива YUFENG с резиновой изоляцией по сравнению со шкивами из голой стали?

Продукт YUFENG имеет встроенный резиновый изоляционный слой, который значительно улучшает трение между шкивом и конвейерной лентой. По сравнению со шкивами из голой стали он уменьшает проскальзывание ремня, снижает износ поверхности ремня и обеспечивает лучшую производительность во влажных, пыльных и тяжелых условиях эксплуатации.

Вопрос 2. Какие варианты настройки доступны для ведущего шкива с резиновой изоляцией?

Мы поддерживаем индивидуальный диаметр шкива, ширину лицевой поверхности, размер вала, толщину изоляции и рисунок поверхности, включая ромбовидную канавку, канавку «елочка» и гладкую резиновую изоляцию. Для различных условий работы также доступны специальные резиновые смеси, такие как маслостойкие, жаропрочные и огнестойкие материалы.

В3: Как YUFENG обеспечивает качество и срок службы продукции?

Перед доставкой каждый шкив подвергается строгим проверкам, включая проверку сварки, динамическую балансировку, испытание на адгезию резины и проверку эксплуатационных характеристик. Структура термовулканизированной резины обеспечивает прочное соединение, помогая продлить срок службы и сократить частоту технического обслуживания при длительной эксплуатации.

Связаться с нами

Если вам нужен приводной шкив с резиновым покрытием с высоким коэффициентом трения, износостойкий и долговечный, подходящий для вашего проекта конвейера в шахте, порту, цементе или металлургии, немедленно свяжитесь с отделом продаж, чтобы подать заявку на бесплатные образцы прототипов и получить последнее оптовое предложение от завода! Наши технические инженеры подберут эксклюзивную схему параметров шкивов в соответствии с нагрузкой на конвейер на месте, расстоянием транспортировки и условиями окружающей среды, чтобы максимизировать эффективность работы вашей конвейерной системы.
