Желобовой самовыравнивающийся натяжной ролик

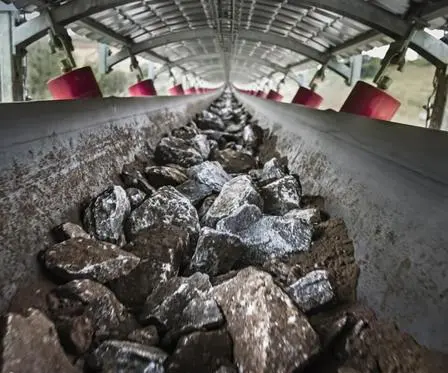

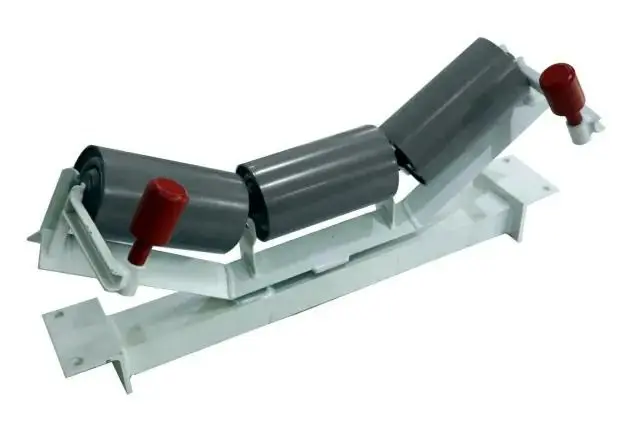

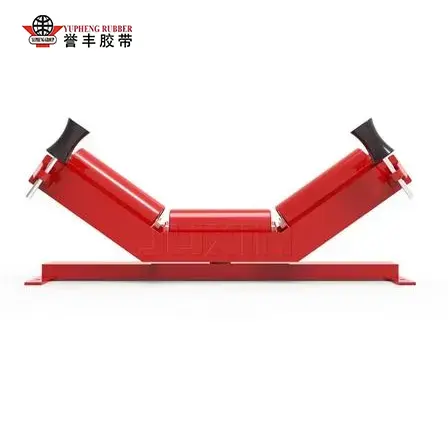

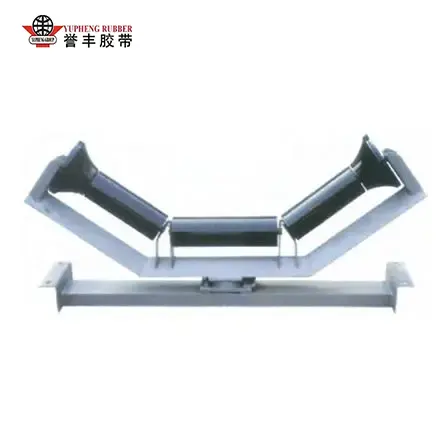

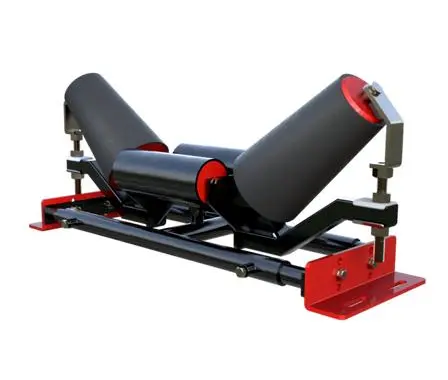

Самовыравнивающийся натяжной ролик YUFENG Troughing Self-Alinging — это специально оптимизированный трехроликовый комплект держателей желобов, разработанный специально для грузоподъемной ветви ленточных конвейеров и предназначенный для объединения основных функций поддержки материала и автоматического центрирования ленты в одном узле. В отличие от обычных фиксированных направляющих желобов, которые обеспечивают только нагрузку без коррекции отклонений, основная инновация этого продукта заключается в плавающем центральном шарнирном соединении между кронштейном верхнего ролика и базовой рамой в паре с вертикальными направляющими роликами, предотвращающими отклонение, установленными с обеих сторон крыла.

Когда конвейерная лента во время работы смещается влево или вправо, край ленты контактирует с вертикальным направляющим роликом и создает боковую тягу, заставляя всю верхнюю раму желоба поворачиваться на 5–8° вокруг центрального шпинделя. Ролики с наклонными крыльями затем создают обратную горизонтальную тягу, подталкивая блуждающую ленту обратно к центральной линии оборудования, обеспечивая непрерывное отслеживание в реальном времени без внешней силы или вмешательства человека.

Конструкция желоба с тремя роликами образует устойчивую V-образную поверхность, несущую материал, увеличивая емкость загрузки сыпучего материала и уменьшая боковые просыпания даже при колебаниях объема загрузки.

Этот натяжной ролик подходит для всех основных конвейерных лент, включая ленты со стальным кордом серии ST и многослойные тканевые ленты, применимые как к транспортным линиям на короткие расстояния, так и к наземным транспортным системам на большие расстояния длиной более 2 километров.

Он идеально устраняет недостатки традиционных фиксированных натяжных роликов, такие как частое ручное выравнивание, сильный износ кромок ленты и частые аварийные остановки, вызванные полным сходом ленты с рельсов, становясь обязательным стандартным приспособлением для средних и тяжелых промышленных стационарных конвейерных линий.

Выбор материала и производственное мастерство

1. Каркас и основной материал

Вся опорная рама, кронштейн верхнего ролика и фиксированное основание изготовлены из горячекатаной углеродистой стали Q235B с толщиной листов от 4 до 8 мм. При сварке используется дуговая сварка в среде защитного газа для устранения внутренних пор и деформации сварного шва; обработка поверхности включает электростатическую антикоррозийную окраску распылением, горячее цинкование или эпоксидное покрытие для прибрежных зон с высокой влажностью и агрессивных химических заводов.

Центральный поворотный вал изготовлен из холоднотянутой блестящей круглой стали 45#, прошедшей закалку и отпуск, обладающей высокой стойкостью к скручиванию и низким износом при вращении, что обеспечивает гибкое поворот рамы после тысяч часов непрерывной работы.

2. Сборка роликов

Оболочки роликов представляют собой высокоточные бесшовные стальные трубы ERW с толщиной стенок 3,0–6,0 мм, дополнительные антикоррозийные оболочки из полиэтилена высокой плотности для транспортировки химических минералов. Внутренние опорные валы прецизионно обточены до концентричности ≤0,7 мм, чтобы минимизировать вибрацию при работе.

На обоих концах роликов установлены радиальные шарикоподшипники с зазором C3 в сочетании с трехступенчатыми композитными лабиринтными нейлоновыми уплотнениями и внутренними полостями для хранения смазки. Антикоррозионная смазка на литиевой основе предварительно заливается во время сборки, блокируя проникновение пыли, шлама и дождевой воды во избежание заклинивания подшипников и разрушения ржавчины. Боковые ролики могут быть оснащены резиновым покрытием для работы с влажными материалами с высоким коэффициентом трения.

3. Весь процесс проверки машины

Каждый готовый самовыравнивающийся натяжной ролик YUFENG проходит полное заводское тестирование перед отправкой, включая испытание на сопротивление вращению ролика, испытание на гибкость поворота шарнира, испытание на герметичность подшипника погружением в воду, испытание на деформацию рамы под нагрузкой и испытание на адгезию антикоррозийного покрытия. Неквалифицированные продукты устраняются на каждом производственном узле, чтобы поддерживать стабильную производительность партий для закупок зарубежных проектов.

Принцип работы и данные сравнения производительности

1. Логика работы автоматического центрирования

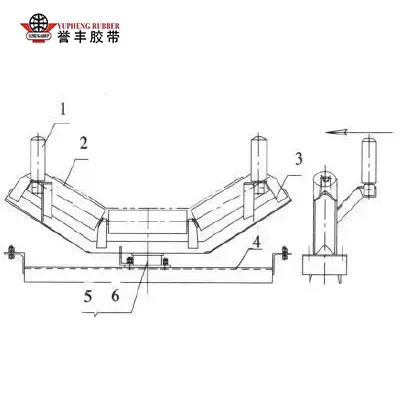

Механизм отслеживания работает на чисто механической фрикционной передаче без электронных или гидравлических вспомогательных деталей. При нормальной сбалансированной нагрузке натяжная рама остается в нейтральном положении, а три опорных ролика равномерно поддерживают конвейерную ленту и сыпучие материалы. Если неравномерная подача материала, боковой ветер или неравномерность натяжения ремня вызывают боковое смещение, край ремня прижимает вертикальный боковой направляющий ролик, передавая горизонтальное усилие на узел верхнего кронштейна.

Кронштейн вращается вокруг центрального шарнира, наклоняя крыльевой ролик со стороны отклонения вперед, создавая центростремительную силу трения, противоположную направлению движения ремня. После того, как ремень возвращается в центр, сбалансированное трение возвращает натяжной ролик в нейтральное состояние, образуя замкнутый цикл коррекции в реальном времени на протяжении всей работы оборудования. Вертикальные направляющие ролики также служат ограничителями, предотвращая полный сход ленты с рельсов в условиях экстремальных отклонений.

2. Данные полевых испытаний контрастности по сравнению с обычным натяжным роликом с фиксированной желобом

Для количественной оценки недостатков в производительности было проведено шестимесячное непрерывное испытание на конвейерной линии угольного разреза шириной 1200 мм:

Результаты испытаний подтверждают, что установка самовыравнивающихся натяжных роликов YUFENG с интервалом 30 метров вдоль конвейерной линии значительно снижает эксплуатационные потери и трудоемкость на предприятиях по производству сыпучих материалов.

Реальные примеры применения в промышленности

Эта серия натяжных роликов имеет стабильные показатели поддержки во многих зарубежных проектах тяжелой промышленности, а также поддающиеся проверке данные длительного цикла эксплуатации в горнодобывающей, портовой, цементной и металлургической отраслях.

Пример 1: Транспортная линия для угольной шахты открытого типа в Юго-Восточной Азии

Стационарная конвейерная система длиной 1,8 км, транспортирующая сырой уголь, оснащена нашим желобным самовыравнивающимся направляющим роликом YUFENG для всех положений несущей стороны, работающим в условиях местной высокой влажности, сильной запыленности и переменного ветра.

После трех лет непрерывной круглосуточной работы на рамах натяжных роликов не наблюдается ржавчины, ролики вращаются плавно, без заклинивания подшипников, а главная конвейерная лента со стальным кордом сохраняет стабильное центрирование без разрывов кромок и рассыпания материала на большой площади. Клиент отказался от двух штатных сотрудников по техническому обслуживанию, первоначально назначенных для ежедневной работы по исправлению ремней, добившись очевидной экономии трудозатрат.

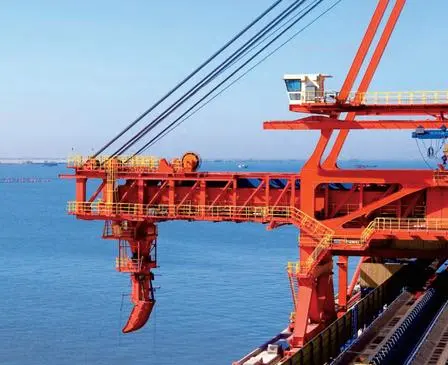

Пример 2: Терминал по перевалке руды в европейском прибрежном порту

Конвейер для разгрузки руды шириной 1400 мм в порту круглый год сталкивается с сильными боковыми ветрами, которые ранее вызывали частое смещение ленты со стандартными фиксированными натяжными роликами. После модернизации узла натяжных роликов самовыравнивающегося желоба отклонение от ветра полностью устраняется. Оцинкованная рама и многоступенчатые уплотнительные ролики адаптируются к коррозии прибрежного соляного тумана, продлевая цикл замены компонентов с 6 до 24 месяцев.

Дополнительные сценарии основного применения включают линии транспортировки цементного клинкера в быту, конвейеры на складах металлургической железной руды и системы подачи щебня для карьеров, с постоянными отзывами клиентов о стабильной производительности желобов и сверхнизком уровне отказов. Фотографии работы на месте и полная справочная документация проекта могут быть предоставлены для оценки покупателя по запросу.

Полные технические характеристики продукта. Параметры

Основные преимущества и почему следует выбирать желобные самовыравнивающиеся натяжные ролики YUFENG

Автоматическое механическое отслеживание ленты

Плавающая поворотная рама автоматически реагирует на движение ленты, помогая поддерживать центрированную работу без частого выравнивания вручную и сокращая объем рутинных работ по техническому обслуживанию.

Улучшенная герметизация и защита окружающей среды

Многослойные лабиринтные уплотнения помогают предотвратить попадание пыли, шлама и дождевой воды в подшипниковый узел, что делает натяжной ролик пригодным для сложных условий добычи полезных ископаемых, портов и транспортировки цемента.

Стабильная поддержка желоба и защита от отклонения

Конструкция желоба с тремя роликами обеспечивает стабильную поддержку сыпучих материалов, а вертикальные направляющие ролики помогают ограничить чрезмерное движение ленты и снизить риск схода ленты с рельсов и повреждения кромок.

Гибкая настройка спецификаций

YUFENG поддерживает индивидуальные углы желоба, диаметры роликов и обработку рамы в соответствии с различной шириной конвейера, условиями нагрузки и конструкциями лент, включая конвейерные ленты со стальным кордом и тканью.

Стандартизированное производство и полная проверка

Каждый узел самовыравнивающегося натяжного ролика перед отправкой подвергается систематическому контролю производства и производительности. Постоянное заводское качество помогает снизить частоту замены и повысить надежность зарубежных конвейерных проектов.

Более низкие общие эксплуатационные расходы

За счет снижения износа кромок ремня, работы по ручному выравниванию, непредвиденных простоев и требований к техническому обслуживанию самовыравнивающийся натяжной ролик YUFENG помогает снизить долгосрочные эксплуатационные расходы систем транспортировки сыпучих материалов.

Техническая поддержка напрямую с завода

YUFENG управляет комплексными мощностями по обработке и тестированию роликов, а также предоставляет консультации по параметрам, настройку чертежей, прямые поставки с завода и техническое руководство после установки для проектов по транспортировке сыпучих материалов.

Часто задаваемые вопросы

В1: Каковы требования к пространству для установки желобного самовыравнивающегося натяжного ролика YUFENG на конвейерных линиях?

A1: Для горнодобывающих и цементных конвейеров средней нагрузки устанавливайте один комплект через каждые 30 метров вдоль несущей ветви. Для наземных конвейеров дальнего следования или портового оборудования с сильными помехами при боковом ветре интервал следует сократить до 15–20 метров и дополнительно расположить один комплект на расстоянии 15 метров от головного и хвостового шкивов для корректировки отклонения ленты на переходных участках с плоской корытой.

Вопрос 2: Можно ли установить этот натяжной ролик на существующие старые конвейерные системы без существенной модификации рамы?

А2: Да. Размеры стандартных монтажных отверстий в основании соответствуют универсальным стандартам рамы конвейера TD75 и DTII, что позволяет напрямую заменять оригинальные узлы натяжных роликов с фиксированным желобом без резки или повторного сверления стрингера главного конвейера. Для нестандартного старого оборудования мы предоставляем индивидуальные чертежи базовых кронштейнов, соответствующие существующим размерам установки, что обеспечивает плавную модернизацию.

В3: Какие операции по плановому техническому обслуживанию необходимы для желобного самовыравнивающегося натяжного ролика YUFENG?

A3: Ежедневный осмотр требует только визуальной проверки на предмет заедания роликов, износа поверхности направляющих роликов и отслаивания покрытия рамы. Проводите ежеквартальную очистку от пыли и скоплений материала вокруг центрального поворотного вала, чтобы обеспечить плавное вращение. Срок службы предварительно залитой смазки подшипников составляет 12–18 месяцев при нормальных рабочих условиях; Дополнительная смазка необходима только в местах постоянной эксплуатации при высоких температурах.

Изношенные ролики можно разобрать и заменить по отдельности, не снимая всю натяжную раму, что значительно упрощает работы по техническому обслуживанию.

В4: Какие специальные версии могут быть изготовлены для экстремальных условий работы?

A4: Мы поддерживаем несколько индивидуальных модернизаций: антикоррозийные роликовые корпуса из полиэтилена высокой плотности для транспортировки химических минералов и солей; толстые резиновые опорные катки для транспортировки влажной липкой руды; полностью горячеоцинкованные рамы для использования в условиях прибрежного соляного тумана; жаростойкие подшипники для линий транспортировки цементного клинкера, работающих при температуре выше 70℃; и сверхпрочные усиленные рамы для сверхшироких крупнотоннажных конвейеров шириной 1800–2000 мм.

Связаться с нами

Если для вашего промышленного проекта в горнодобывающей, портовой, цементной или металлургической промышленности требуется стабильный, не требующий особого обслуживания желобной самовыравнивающийся натяжной ролик YUFENG для решения постоянных проблем с отклонением конвейерной ленты, немедленно отправьте нашему отделу продаж ширину вашей конвейерной ленты, требуемый диаметр роликов и параметры рабочих условий на месте.

Мы можем предоставить бесплатные стандартные образцы продукции, подробные технические чертежи и последние заводские расценки на оптовые закупки в течение 24 рабочих часов, поставляя надежные компоненты механического слежения, чтобы сократить ваши долгосрочные затраты на эксплуатацию конвейера.
